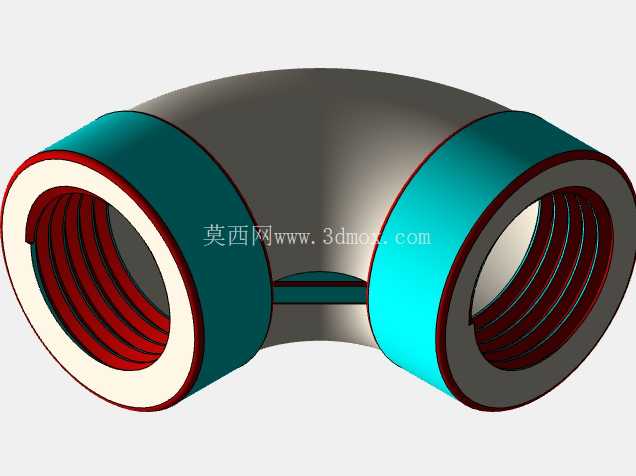

内螺纹连接90度弯头管路接头

在民用给排水、商用暖通空调、工业流体输送等管路系统的布设场景中，管路走向的转向衔接是无法回避的结构需求，这款90度内螺纹弯头正是为解决管路直角转向的可靠连接而设计的核心管路配件。不同于焊接式弯头需要现场动火作业、对施工人员操作技能要求高且后期拆装维护难度大的特性，这款内螺纹式弯头无需复杂的专用施工工具，仅通过常规管钳即可完成与两端带外螺纹管路的对接安装，在后期管路改造、故障部件更换时可以快速拆卸，大幅降低施工与运维的时间成本。

从结构设计逻辑来看，这款弯头的核心设计目标是在实现90度流向转向的同时，尽可能降低流体经过转向部位的压力损失，同时保证连接部位的密封可靠性与结构强度。弯头的流道内壁采用平滑圆弧过渡设计，曲率半径经过流体动力学层面的优化，既不会因为曲率过小导致流体在转向处形成大面积涡流区，造成不必要的压损与流体噪声，也不会因为曲率过大导致弯头整体外形尺寸超标，挤占过多的管路安装空间。两端的内螺纹采用标准管螺纹规格设计，螺纹牙型精度控制在合理公差范围内，装配时配合生料带或密封胶即可实现可靠的静密封，能够承受常规给排水、暖通系统的工作压力，不会在长期使用过程中出现渗漏问题。

从实际安装边界来看，这款弯头两端的接口端面保持严格的垂直关系，安装时无需额外调整角度即可保证两端对接管路的正交走向，避免因为接口角度偏差导致管路安装后出现额外的装配应力，长期受力下出现接口松动渗漏的问题。弯头的主体壁厚经过强度校核，在满足额定工作压力下的结构强度要求的同时，尽可能控制整体重量，不会给管路系统增加过多的额外载荷。两端接口外侧的环形凸台结构，一方面是作为螺纹加工的定位基准，保证内螺纹与流道的同轴度，避免装配后出现流道错位影响流体通行，另一方面也可以作为管钳作业的受力部位，安装时夹持该部位不会损伤螺纹部位的结构，也不会因为夹持力过大导致弯头主体变形。

在不同的应用场景下，这款弯头可以适配不同的流体输送需求：在民用建筑给排水系统中，它可以用于冷热水管路的直角转向，内壁光滑的流道不会造成水流的明显阻力，也不容易在转向部位滞留杂质造成管路堵塞；在暖通空调的水循环管路中，它的密封结构可以耐受一定的水温变化，不会因为长期冷热交替出现密封失效；在低压工业流体输送管路中，它的结构强度可以满足常规工况的使用要求，快速拆装的特性也适合需要经常调整管路布局的生产场景。设计过程中针对内螺纹的起始端做了导向倒角处理，对接外螺纹管路时可以快速对准，不会出现螺纹错牙导致的装配困难或者螺纹损伤问题，即使是经验不算丰富的施工人员，也可以快速完成对接操作，降低现场施工的出错概率。弯头的流道与外壁保持均匀的壁厚分布，不会出现局部壁厚过薄导致的强度薄弱点，也不会因为局部壁厚过厚造成材料浪费与整体重量的不必要增加。
