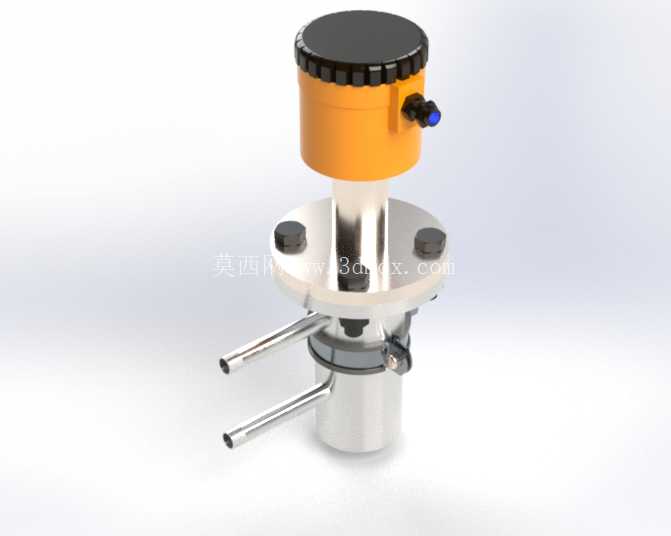

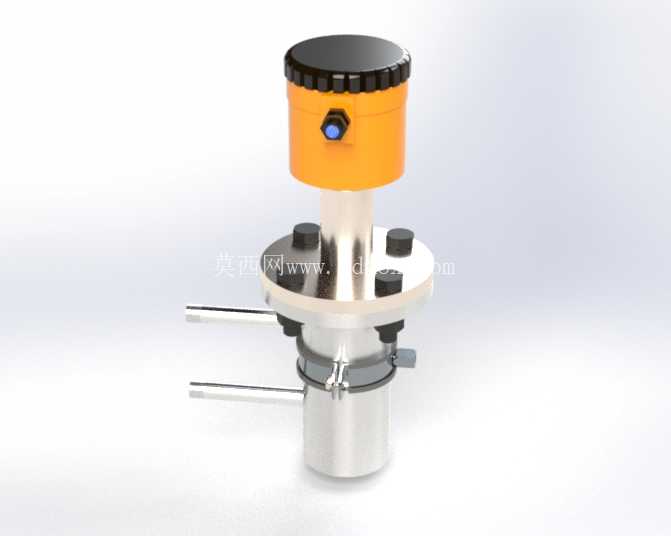

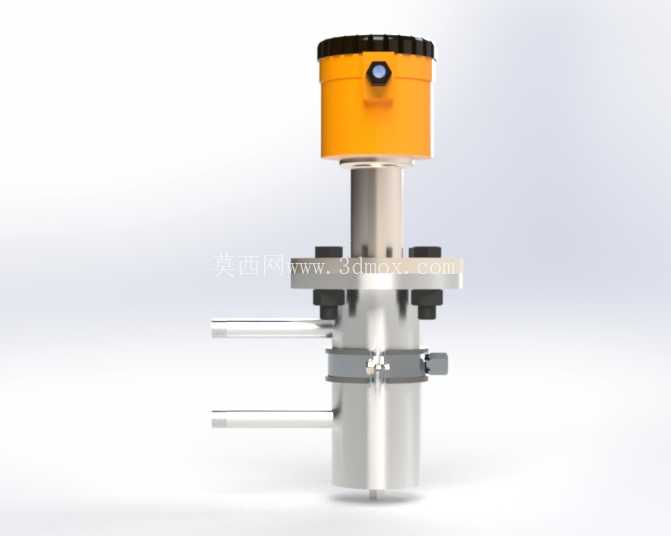

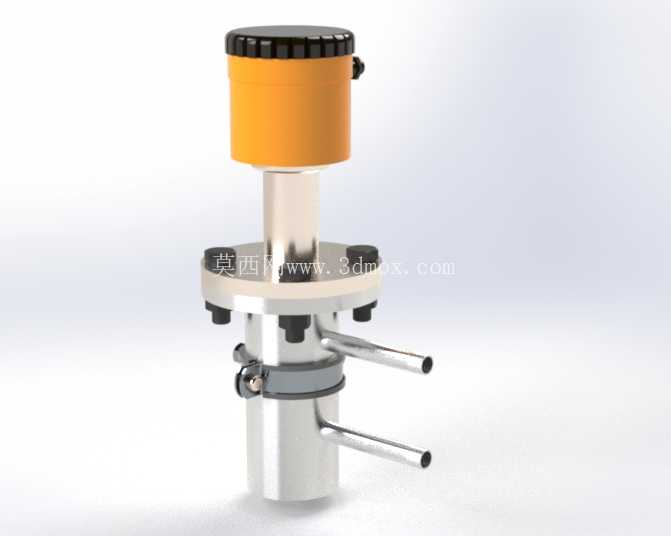

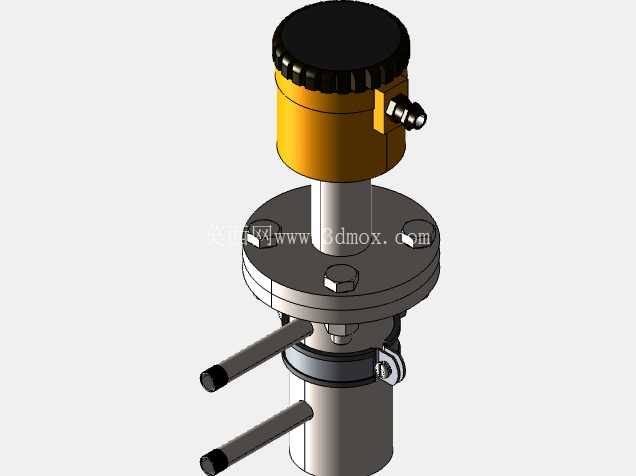

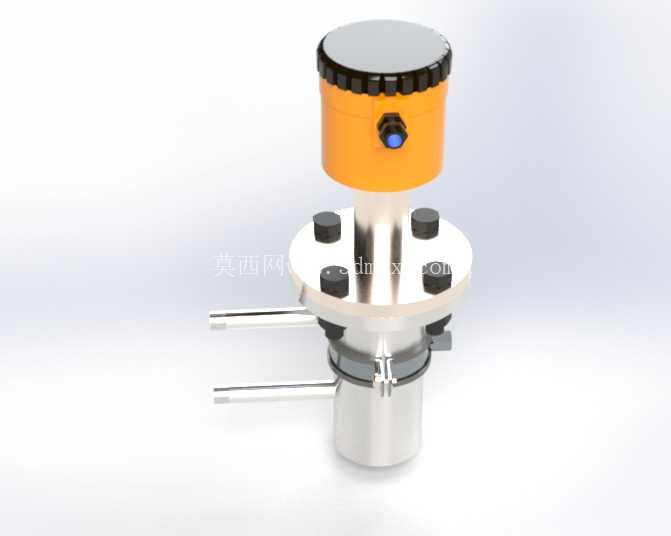

KOBOLD旁路液位开关NBE-2结构模型

在化工、食品加工、制药等行业的反应釜、储液罐配套监测场景中，常遇到罐体内部带搅拌装置、安装空间局促，或是工艺介质长期处于高温工况的情况，常规顶装式液位开关容易被搅拌桨干扰、受高温影响电子元件寿命，侧装式又会占用罐体侧壁过多开孔位置，此时旁路式液位监测方案就成了更稳妥的选型方向，本次建模的NBE-2型旁路液位开关，就是针对这类受限空间液位监测需求做的结构还原。

从实际安装逻辑来看，这款液位开关采用旁路连通管原理，主体下部的两个平行外螺纹接口，分别对应罐体侧方的上下两个引压开孔，安装时两个接口保持水平同轴状态，通过外螺纹与工艺管道对接，让罐内介质可以自然流入开关的测量腔室，不需要额外在罐体内部加装延伸结构，整体安装后突出罐体侧壁的尺寸控制在较小范围，不会和周边的搅拌驱动机构、保温层、工艺管线产生干涉，适配带保温层的高温罐体安装需求，法兰盘以上的电子表头部分可以通过法兰连接结构调整朝向，方便现场布线与后期维护读数。

功能实现上，这款液位开关采用金属外壳密封结构，测量腔内部内置磁性浮子，当旁路管内的液位随罐体主液位同步变化，浮子随液位抬升到设定位置时，浮子内置的环形磁铁会触发测量管内部的干簧转换触点，触点动作后可以外接继电器、接触器类辅助电气元件，直接联动电磁阀启闭、信号灯报警或是供料泵的启停控制，不需要额外加装信号转换模块，触点的动作位置在建模时按照常规旁路开关的触发行程做了还原，浮子的滑动行程对应常见的小量程液位监测区间，适合罐体高低位液位的开关量报警与联锁控制。

结构设计层面，建模时还原了产品的分层密封逻辑：下部不锈钢测量腔体与上部电子表头之间通过标准法兰连接，法兰结合面做了密封槽结构适配密封垫，避免高温介质蒸汽渗入表头部分；表头外壳采用橙色工程塑料材质，顶部的黑色端盖预留了线缆进线接口，侧方的电气接头做了防水结构设计，适配工业现场的布线防护要求；下部的两个旁路连接接口采用标准外螺纹结构，接口长度满足常规管道对接的螺纹旋合深度，不会出现螺纹啮合不足导致的泄漏问题；测量腔体底部做了排污螺塞结构，方便后期维护时排空腔体内的残留介质，清理沉积杂质。

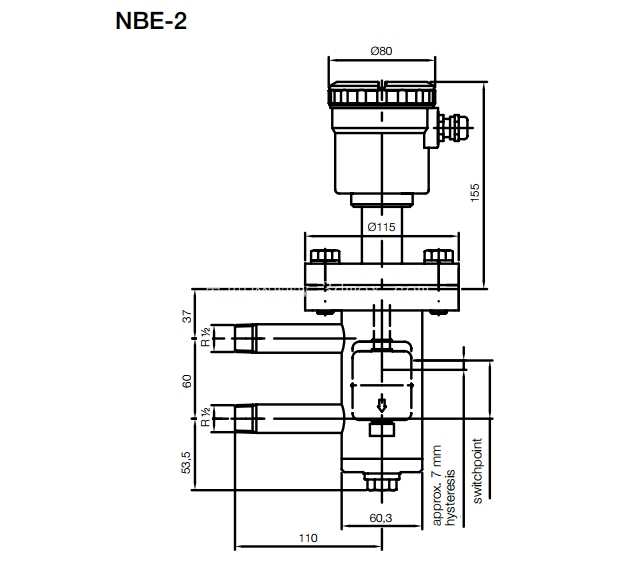

从建模细节来看，所有配合面的尺寸都按照工业级仪表的常规公差做了还原，法兰盘的螺栓孔位置、螺纹接口的公称尺寸、表头的外径尺寸都符合同类型产品的通用安装边界，不管是做设备配套的三维布局校验，还是做液位监测系统的方案演示，都可以直接调用这个模型做装配干涉检查，不需要额外调整安装接口尺寸；模型还原了浮子与测量管的间隙配合关系，能直观展示浮子随液位动作的触发逻辑，方便刚接触工业仪表选型的结构工程师理解旁路液位开关的工作原理，在做罐体开孔设计时，可以直接参考模型的安装尺寸预留开孔位置与安装操作空间，避免后期现场安装时出现空间不足、接口不对中的问题。

这类旁路液位开关相比投入式、顶装式液位开关，最大的优势在于不需要伸入罐体内部过长的测量杆，不会被搅拌桨缠绕，也不会因为罐内介质波动导致触点误触发，金属测量腔可以耐受较高的介质温度，适合高温工况下的液位点位监测，在做小型反应釜、密闭储液罐的配套设计时，选用这类旁路安装的液位开关，可以大幅减少罐体开孔的补强工作量，同时降低后期维护的难度，不需要清空罐内介质就可以从法兰处拆卸表头进行检修。
