带集成安装支架的SAE赛车底盘结构

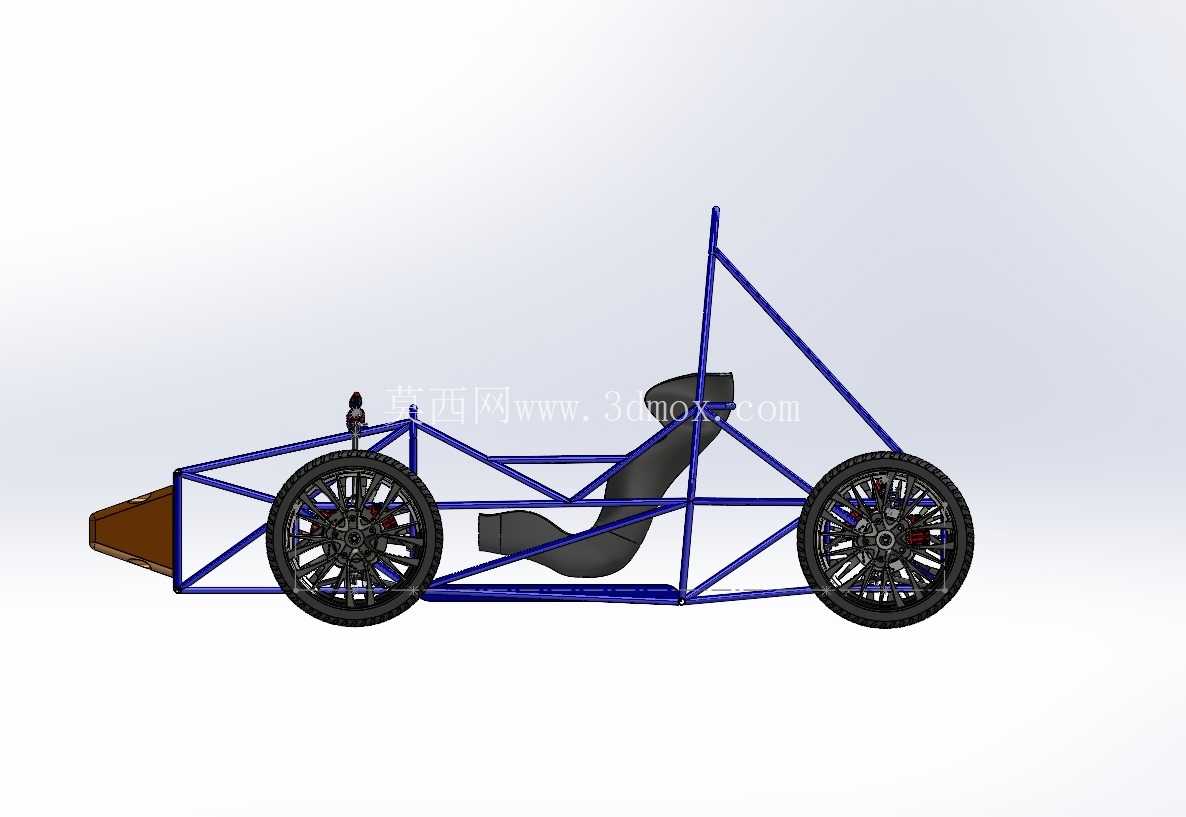

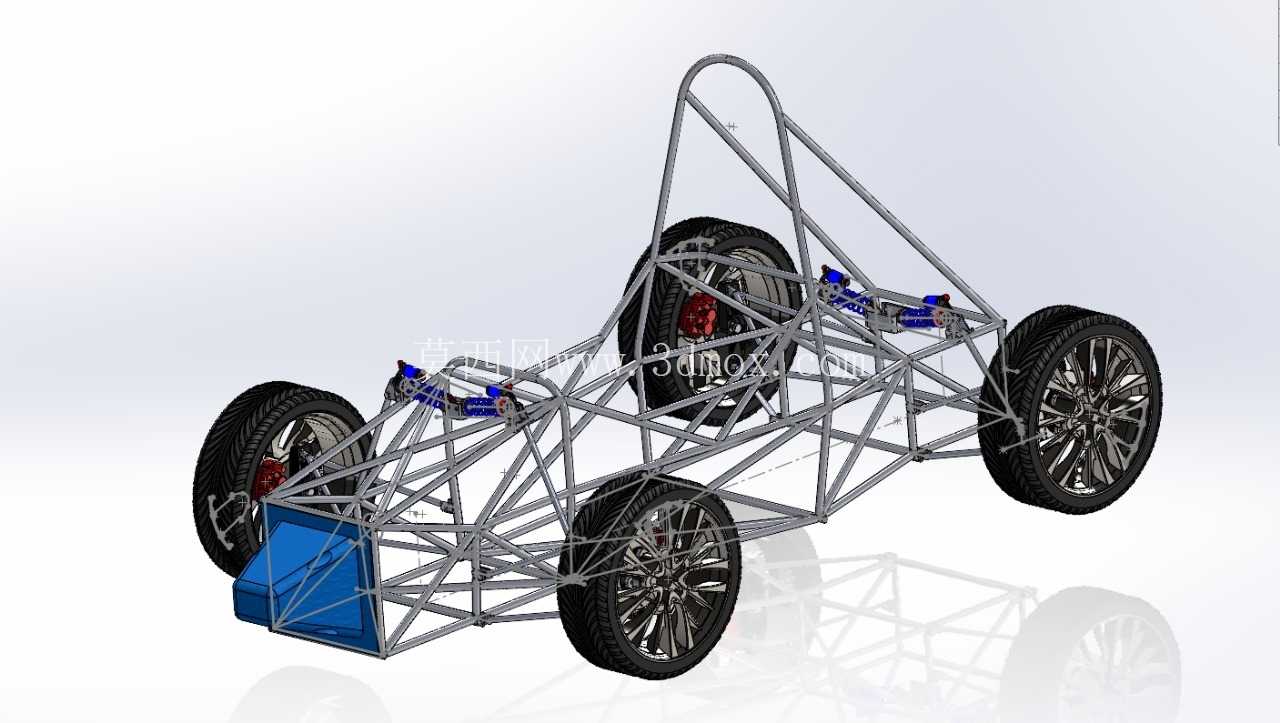

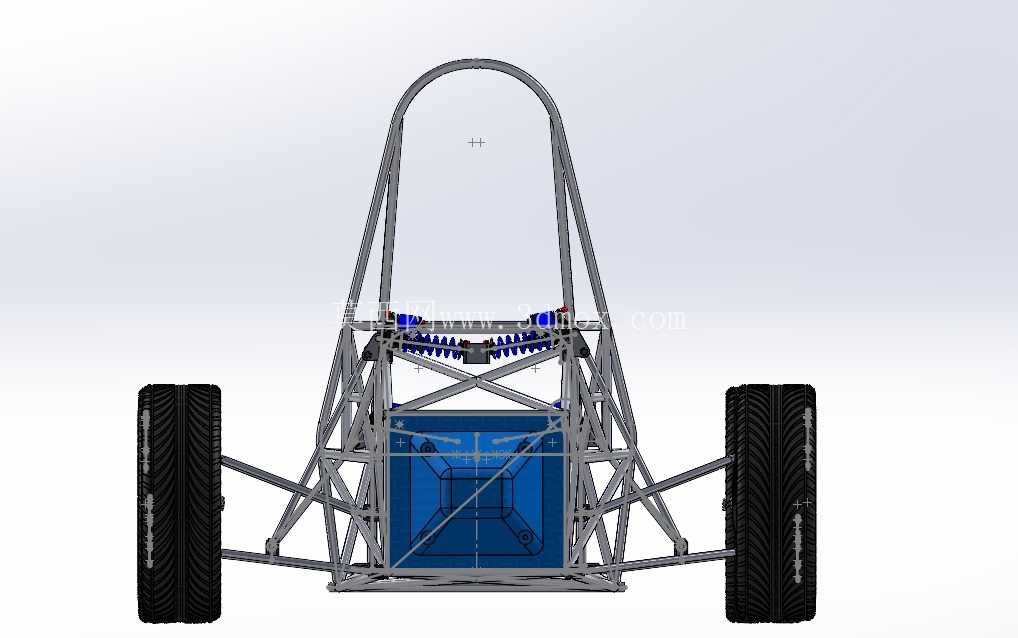

　　这套带安装支架的SAE底盘结构，主要面向大学生方程式赛事的整车开发场景，是方程式赛车承载所有子系统的核心基体，日常可用于赛车方案验证、结构教学演示、整车装配匹配等实际场景，能够为动力总成、悬架系统、转向机构、制动单元以及车手座舱提供统一的安装基准，直接决定整车的动态响应特性与碰撞安全冗余。从结构设计逻辑来看，整个底盘采用空间钢管桁架式布局，主环、前环、侧边防撞结构以及底部承载纵梁全部采用等强度钢管拼接，所有管件的交汇节点都做了相贯线适配处理，避免出现应力集中的锐角连接，在保证整体扭转刚度满足赛事要求的前提下，尽可能削减非承载区域的管材用量，控制整备质量。

　　前置的安装支架并非后期附加的零散结构，而是在底盘主桁架建模阶段就同步完成拓扑优化的集成单元，支架的安装孔位完全匹配对应规格的电池组、电控单元的固定点位，安装面的平面度公差控制在0.2mm以内，不需要后期额外加工转接板就可以直接完成核心电控部件的固定，减少装配环节的累计误差。从实际使用的功能特性来看，这套底盘的悬架安装硬点完全经过运动学校核，前后悬的安装支座直接焊接在主桁架对应的受力节点上，能够将路面传递的冲击载荷直接分散到整个桁架结构上，避免局部载荷过大导致管材变形；前部的防滚架结构弧度经过人机工程校核，在保证车手头部安全间隙的前提下，尽可能降低前部迎风高度，减少整车正面迎风面积。

　　底盘的安装边界做了明确的尺寸约束：左右轮距的安装基准面间距匹配常规10英寸赛事轮胎的跳动行程需求，转向机的安装位预留了30mm的前后调节余量，可以根据不同赛道的转向特性需求调整阿克曼角参数；底部的承载平面距离地面的安装高度预留了足够的悬架跳动空间，在最大动载压缩行程下不会出现底盘托底的情况；后部的动力总成安装位适配常规后置后驱的动力布局，安装支架的孔位可以兼容小排量内燃机组与电驱动总成的固定需求，不需要对主桁架做切割修改就能完成不同动力方案的切换。

　　在建模过程中，所有的管件连接位置都预留了焊接坡口的工艺余量，安装支架的螺纹孔位都做了凸台加厚处理，避免反复拆装导致螺纹滑牙；座舱区域的安装位预留了安全带固定点、座椅安装滑轨的固定孔位，能够适配不同身高的车手坐姿调整需求。整个桁架的受力路径经过多轮迭代优化，纵向载荷从前端碰撞结构通过斜向支撑管直接传递到主环结构，侧向载荷通过侧边防撞梁分散到左右纵梁，垂直载荷通过悬架安装点传递到底部主纵梁，所有受力路径上的管材壁厚都比非承载区域高一个规格，在轻量化的同时保证结构强度冗余。实际装配过程中，这套底盘的所有安装支架都设置了定位基准面，不需要制作复杂的装配工装就可以完成各个子系统的定位安装，能够大幅缩短整车的装配调试周期，减少装配过程中的反复修配环节。
