四缸发动机排气歧管结构设计方案

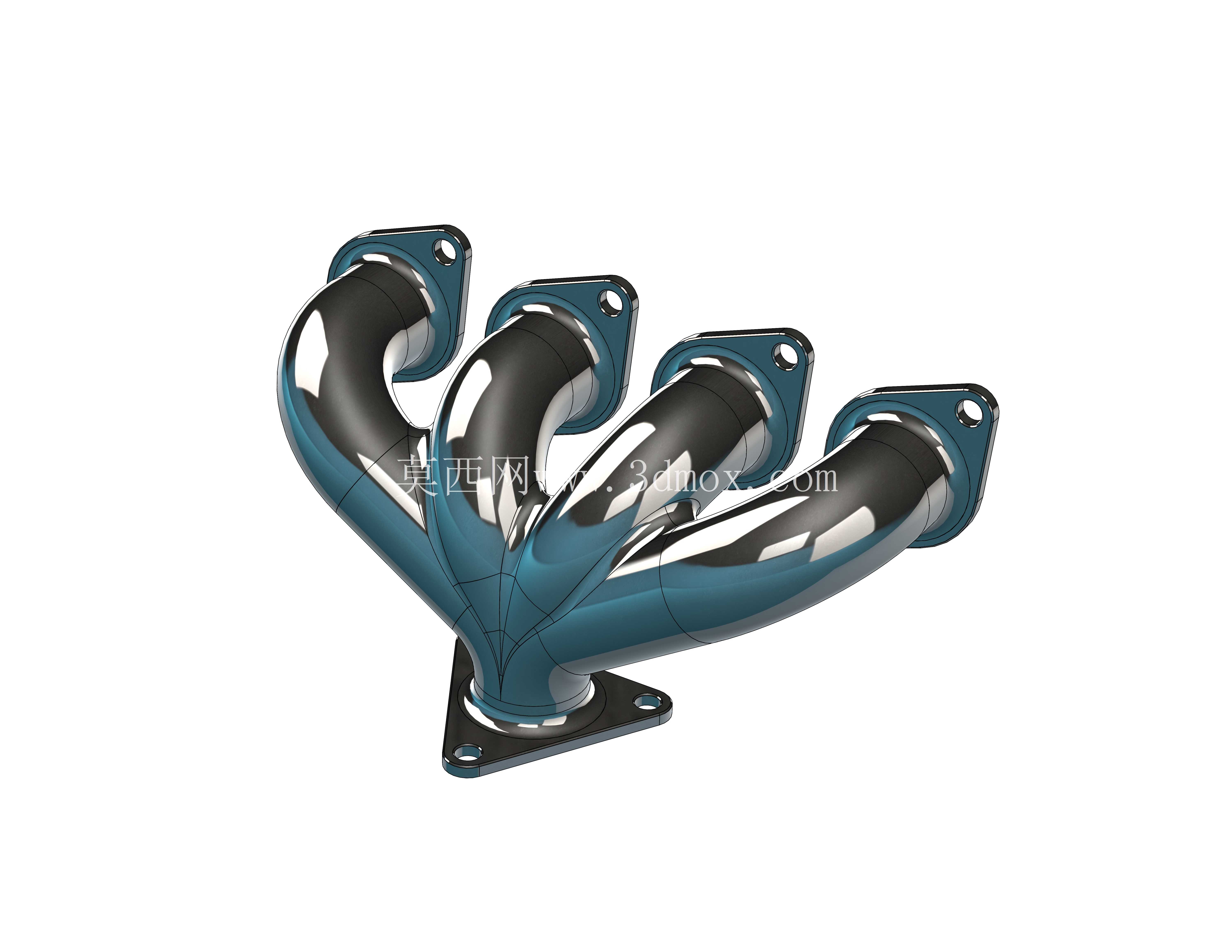

在小排量四缸内燃机的排气系统匹配设计中，排气歧管的结构合理性直接决定了发动机的排气效率、动力输出曲线稳定性以及排气系统的热负荷分布状态，是动力总成周边附件设计中需要重点校核的核心部件。这款四出一结构的排气歧管，针对自然吸气四缸发动机的排气脉冲特性做了针对性的管路走向优化，四个进气接口分别对应发动机四个气缸的排气道出口，通过逐步汇流的管路设计将各缸排出的高温废气引导至底部的总排气出口，接入后续的三元催化器与消音排气段。

从实际安装边界来看，四个进气法兰采用统一的安装孔位布局，每个法兰面设置两个定位安装孔，可直接与气缸盖侧的排气道端面贴合密封，安装面的平面度公差需要控制在0.1mm以内，避免高温工况下出现密封失效导致的废气泄漏问题。底部的总出口法兰采用三角形安装孔布局，与下游排气前段的对接法兰匹配，法兰面同样需要做高温密封面处理，适配金属密封垫片的安装要求。整体管路的弯曲半径经过反复校核，既避免了过小弯角导致的排气阻力陡增，也控制了整体的外轮廓尺寸，确保在发动机舱内的布置不会与周边的冷却管路、线束、防火墙结构发生运动干涉，满足整车前置前驱车型的发动机舱横向布置空间要求。

设计过程中重点考量了各缸排气的干涉问题，四个支管的长度经过等长化优化，尽可能让各缸排出的废气到达汇流腔的时间差控制在合理范围内，利用排气脉冲的负压效应帮助相邻气缸实现更好的扫气效果，提升气缸的充气效率，进而优化发动机中低转速区间的扭矩输出表现。管路的壁厚设计兼顾了结构强度与轻量化需求，管壁采用等厚设计，既能够承受排气过程中的高温高压冲击，也避免了过厚管壁带来的额外重量增加，同时为后续的隔热层包裹预留了足够的径向空间。

从功能特性来看，这款排气歧管的内壁做了顺滑过渡处理，管路汇流位置没有突兀的截面突变，能够有效降低排气过程中的紊流产生，减少排气阻力带来的功率损耗。法兰与管路的连接位置做了圆弧过渡强化，避免长期高温振动工况下出现应力集中导致的开裂问题，适配发动机运行过程中的高频振动环境，提升部件的使用寿命。在实际装车应用中，这类歧管结构广泛适配1.5L-2.0L排量的自然吸气乘用车发动机，可满足日常通勤、家用代步车型的动力系统匹配需求，也可作为发动机改装、教学实训的结构参考样件，帮助设计人员理解排气系统的匹配逻辑与结构设计要点。

建模过程中对所有安装孔位、法兰尺寸、管路弯曲参数都做了参数化处理，设计人员可根据不同机型的气缸盖排气道位置、安装空间要求快速调整管路走向与法兰参数，缩短同类型部件的开发周期。模型还原了实际生产中的工艺细节，包括法兰面的密封带结构、管路的焊接定位止口、安装孔的倒角处理，能够直接用于后续的工艺分析、模具开发以及装配干涉校核工作，无需额外做结构细节补全。
