工业废气净化用锥盘布水式气体洗涤装置

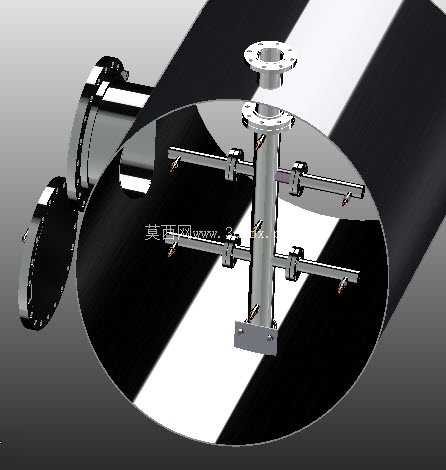

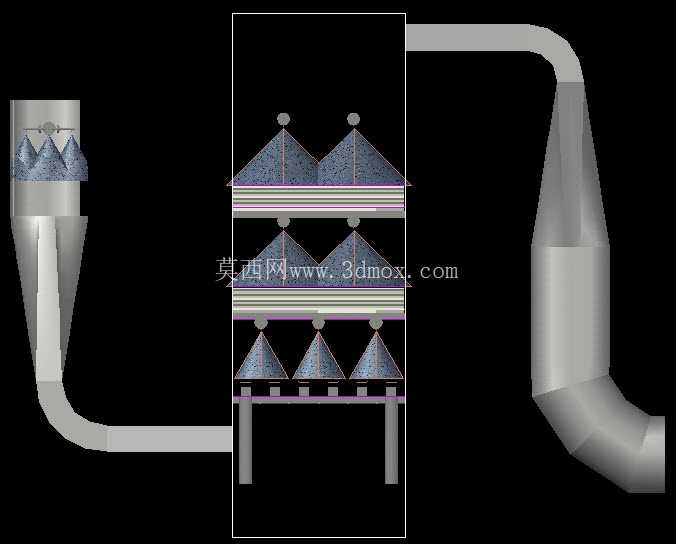

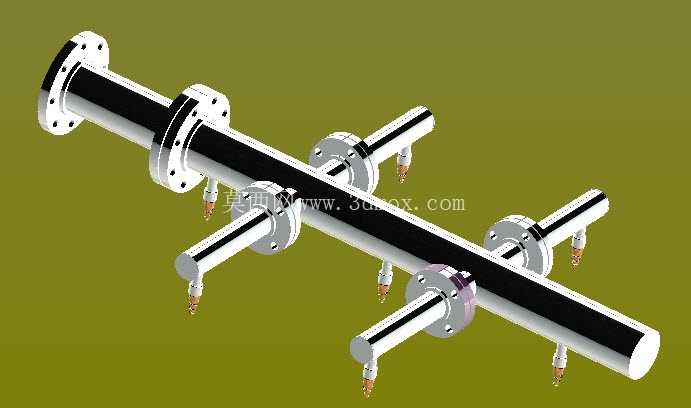

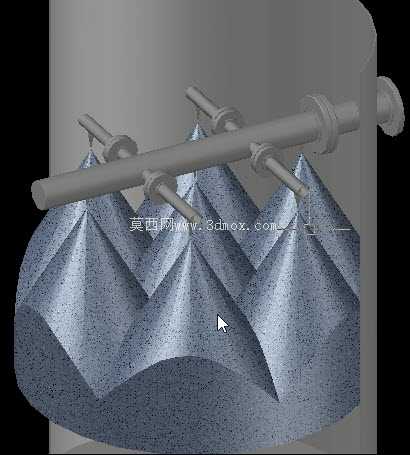

　　在涂装、冶金、化工、建材等行业的废气处理工段，气体洗涤设备是前端预处理与末端达标排放的核心单元，这款锥盘布水结构的洗涤装置，主要针对含尘、含高温黏性颗粒物、带少量可溶性气态污染物的废气工况设计，区别于传统空塔喷淋、填料层洗涤的结构，其核心布水构件采用多组锥面阵列排布的形式，配合横贯塔体的喷淋主管与支管喷嘴，实现塔内截面的气液充分接触。从结构设计逻辑来看，塔体采用立式圆筒形承压壳体，适配常规工业厂房的竖向安装空间，设备侧壁预留的喷淋主管法兰接口，可直接对接厂区循环供水管道，无需额外加装变径转接构件，安装边界可适配直径1.2m至2.4m的常规洗涤塔筒体改造或新建项目，喷淋支管沿主管轴向等距分布，每个支管的喷嘴出口正对下方锥盘的锥顶尖位置，循环洗涤液经喷嘴喷出后，会沿锥面均匀铺展形成连续液膜，同时锥面的折角结构会让上升气流在锥组间形成多次折返，延长气液接触的路径长度，避免传统喷淋塔常见的壁流、气液短路、局部区域无液覆盖的问题。

　　实际运行过程中，高温含尘废气从塔体下部进入后，首先经过锥盘组区域，与锥面流动的液膜发生碰撞、拦截，大粒径粉尘会直接被液膜粘附随液流下落至塔底循环槽，高温废气会在与液膜的接触过程中快速降温，避免后端除雾层、填料层受高温影响出现老化变形，可溶性气态污染物会在气液接触过程中被洗涤液吸收，经过锥盘组初步净化的气体继续上升进入后续精洗段，整体阻力比同处理风量的填料塔低30%左右，运行过程中不会出现填料堵塞的问题，尤其适合处理含黏性粉尘、高温烟气的工况，比如金属熔炼炉烟气降温除尘、涂装线漆雾预处理、化工反应釜排气洗涤等场景。

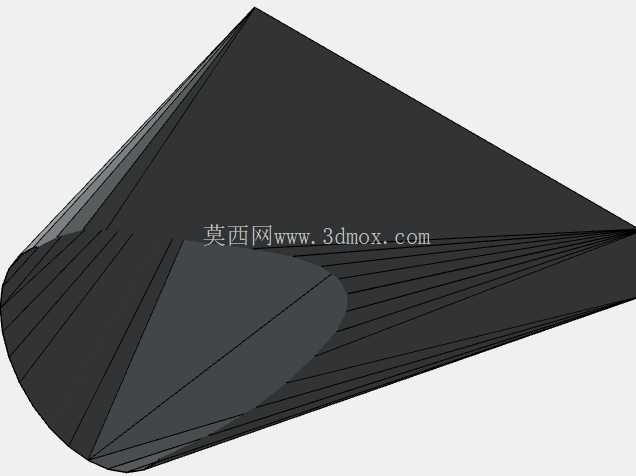

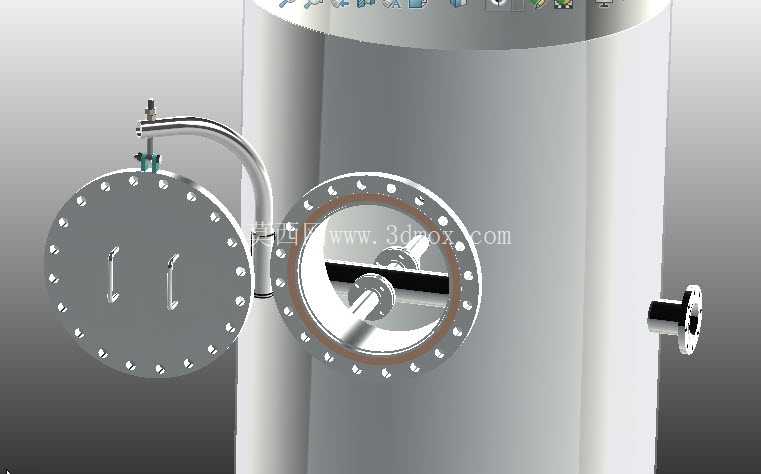

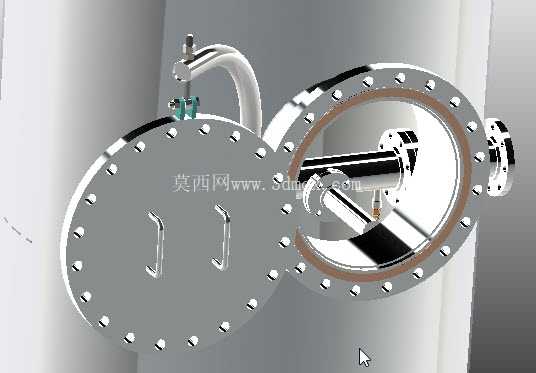

　　建模过程中对锥盘组的排布做了等距阵列处理，相邻锥盘的边缘间隙控制在50mm至80mm区间，既保证气流有足够的通流面积，又能让气流在间隙处形成局部紊流提升气液混合效率，喷淋主管的支座采用抱箍式结构固定在塔壁内侧，可根据实际运行的喷嘴磨损情况快速拆卸更换，锥盘构件采用模块化拼接设计，单个锥盘可通过塔体检修口单独更换，无需整体拆卸塔内构件，降低后期运维的工作量。从安装适配性来看，设备的进出口法兰采用标准PN10压力等级，可直接对接同规格的工业通风管道，塔体底部预留的循环液回流口位置与常规循环水槽的进水口高度匹配，无需额外抬高设备基础，喷淋主管的外接端伸出塔壁200mm，预留足够的管道连接与阀门安装空间，整体结构无复杂异形构件，加工制造过程中可采用常规板材冲压、焊接工艺完成，制造成本比同处理能力的填料塔低20%左右，日常运维仅需定期检查喷嘴磨损情况、清理锥面沉积的污泥即可，无需频繁更换填料等耗材。

　　针对高粉尘工况，锥盘表面可做衬胶或特氟龙涂层处理，降低粉尘粘附的概率，减少冲洗频次，喷淋支管的角度可根据实际废气含尘浓度做±15°的调整，当处理高浓度粉尘时可将喷嘴角度略微下调，增大液膜对锥面的冲刷力度，避免粉尘在锥面沉积结垢；当处理以气态污染物为主的废气时，可将喷嘴角度略微上调，让洗涤液在锥顶形成更大范围的雾化区，提升气液接触的比表面积。整个结构的流场设计经过反复优化，上升气流在锥组间不会出现局部流速过高的区域，避免了带水过量的问题，后端仅需配置常规的折板除雾器即可达到排放要求的除雾效率，无需加装复杂的丝网除雾或电除雾单元，进一步压缩了整套废气处理系统的投资成本与占地面积。
