卧式带多接管法兰支座压力容器结构

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1116920
  • 卧式带多接管法兰支座压力容器结构

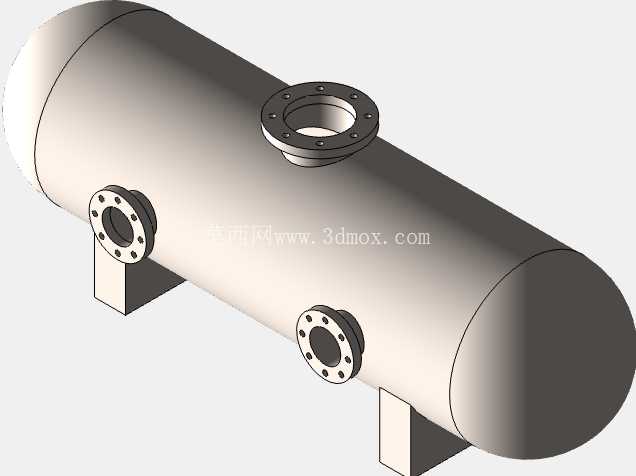

  在化工、能源、集中供汽供水以及工业流体输送系统中,这类卧式承压容器是核心的介质缓冲、存储与稳压单元,日常工况下需要承接带压气体、液体甚至气液混合介质的暂存需求,部分场景下还会作为工艺环节的稳压缓冲腔,抵消前端泵组、压缩机输出的介质压力脉动,保障后端管路压力输出平稳,避免压力波动冲击后续仪表、阀门等精密元件。从结构设计逻辑来看,该容器采用标准椭圆形封头搭配圆柱形筒体的经典卧式承压结构,这种结构选型的核心考量是圆柱形筒体在环向与轴向的应力分布更均匀,搭配椭圆形封头可以大幅降低筒体端部的应力集中系数,相比平盖封头能在同等承压等级下降低板材厚度,控制整体设备重量。筒体上分布的三处法兰接管,分别对应不同的工艺接口需求:顶部居中的大口径法兰通常作为主介质入口或者人孔检修接口,侧面上下分布的两个小口径法兰可分别作为介质出口、排污口或者仪表安装接口,所有接管法兰均采用带螺栓孔的凸面法兰结构,法兰与筒体的连接位置做了圆滑过渡处理,避免焊接位置的应力集中,在建模过程中需要严格控制接管的伸出长度与法兰端面的平面度,保证现场安装时密封垫片能够均匀受压,避免出现密封泄漏问题。

  容器底部设置的两个鞍式支座,是卧式容器的标准支撑结构,支座的立板与底板做了折弯加强处理,建模时需要注意支座与筒体的接触包角符合承压设备设计规范,保证支撑力能够均匀分散到筒体壁面,避免局部应力过大导致筒体变形;两个支座的间距设置需要匹配筒体的长度,既要避开筒体上的接管位置,也要保证设备安装后重心落在两个支座的支撑范围内,防止设备运行过程中出现倾覆风险。从建模细节来看,整个容器的所有焊缝位置均做了几何简化处理,没有保留实际焊接的焊道凸起,这是因为在做设备整体装配、管路干涉检查以及初步应力仿真时,焊道的细微结构不会影响整体计算结果,反而会增加模型的面数,拖慢软件运行效率;所有法兰上的螺栓孔均做了精确的圆周阵列,孔位的分度圆直径、孔径都匹配对应压力等级的法兰标准,方便设计人员直接调用该模型对接后续管路、阀门的标准件模型,不需要二次调整接口尺寸。

  在实际工程应用中,这类容器的安装边界需要提前预留足够的操作空间:顶部法兰上方需要预留足够的检修空间,方便后期拆装人孔盖板、安装入口管线;侧面接管位置需要预留阀门操作与仪表安装的空间,底部支座下方需要预设预埋钢板或者安装基础,保证设备安装后的水平度符合要求,避免因为基础倾斜导致筒体局部受力不均。在做结构设计时,这类容器的壁厚计算需要结合设计压力、设计温度、介质腐蚀裕量综合确定,建模时预留的壁厚参数可以直接对接后续的工程图生成,不需要重新调整几何结构;筒体内部如果需要设置挡板、导流板等内件,也可以在该基础模型上直接添加,不需要重新搭建外部筒体结构。

  对于三维建模从业者来说,搭建这类模型时需要重点关注各个接口的位置度公差,保证法兰端面的垂直度、接管轴线与筒体轴线的相对位置符合设计要求,避免后续装配时出现管线对接错位的问题;同时支座的安装孔位置需要与基础预埋螺栓的位置匹配,保证现场安装时能够顺利对位。这类容器在不同工况下还可以根据需求调整接管的数量、位置与口径,比如在需要安装液位计、安全阀、压力表的场景下,可以在筒体对应位置增加小口径接管法兰,基础模型的参数化结构可以快速完成调整,适配不同的工艺需求。
