立式带加强筋塑料储水罐体结构设计

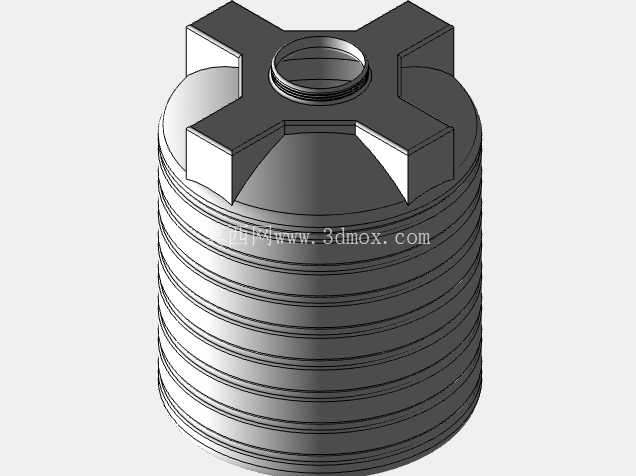

　　做了十几年结构设计，滚塑类储水容器的建模其实最考验对实际工况的把控，很多新手画出来的罐体看着规整，一到实际装水承压、户外堆码就出问题，这次的立式塑料水箱设计，是针对民用供水、小型工业储液、农林灌溉场景做的优化版本。先从安装边界说起，这类罐体多数是落地安装，底部做了微弧过渡的平底结构，没有额外支脚，直接放置在硬化的水泥地面或者预制的混凝土基座上就行，不需要额外做预埋固定，只要基座平整度误差控制在5mm以内，满水状态下不会出现局部应力集中导致的罐体变形。顶部的十字形凸台结构，很多人以为是装饰，其实是专门做的堆码限位结构——空罐运输或者仓储的时候，同规格的罐体可以直接叠放，上层罐体的底部刚好卡入下层顶部的十字凹槽里，叠三层都不会出现滑移，比普通平顶水箱的堆码稳定性高不少，也能大幅降低运输过程中的包装成本。顶部的螺纹接口是标准的外螺纹结构，适配市面上通用的水箱盖、进水浮球阀组件，不需要额外做转接接头，安装的时候直接拧装就行，螺纹段做了3圈的密封余量，配合橡胶密封圈可以做到满水无渗漏。

　　罐体侧壁的环形加强筋是整个设计的核心，很多新手做塑料水箱会把壁厚做的很厚来提升刚性，不仅增加材料成本，滚塑成型的时候还容易出现壁厚不均、内部气泡的问题，这次的设计把罐体基础壁厚控制在合理区间，沿着罐体轴向等距布置环形外凸加强筋，筋高和壁厚的比例控制在3:1，既可以保证罐体满水状态下侧壁的抗变形能力，就算是装常温下的轻度酸碱液体，侧壁也不会出现鼓胀变形，同时滚塑成型的时候材料流动更顺畅，不会出现局部缺料的问题。顶部十字凸台除了堆码限位的作用，还兼顾了吊装受力点的功能，罐体安装或者移位的时候，吊带可以直接卡在十字凸台的四个凹槽位置，不需要额外做吊耳结构，吊装的时候受力均匀，不会因为局部受力过大导致罐体顶部开裂。

　　罐体的顶部过渡段做了大圆弧倒角，没有直角结构，一方面是滚塑工艺的要求，避免直角位置出现材料堆积或者壁厚过薄的问题，另一方面也能减少罐体顶部的应力集中，就算是户外使用遇到低温环境，也不会因为应力集中出现开裂。实际应用里，这类水箱除了常规的民用生活储水，还可以用在小型污水处理设备的清水储槽、园林灌溉的中转储水、小型生产车间的循环冷却水储水，接口可以根据实际使用需求在侧壁额外开孔加装出水接头，因为侧壁有环形加强筋，开孔位置选在两道加强筋之间的平面区域，不会影响罐体整体刚性。

　　建模的时候特意做了内部的壁厚均匀性校验，整个罐体从底部到顶部的壁厚偏差控制在10%以内，避免出现局部过薄导致的渗漏风险，底部和侧壁的过渡圆角做了加大处理，满水状态下底部的应力可以均匀分散到整个接触面上，不会出现底部边缘开裂的问题。很多同类产品在使用一段时间后会在顶部接口位置出现开裂，主要是因为接口位置和顶部平面的过渡太突兀，这次设计里接口根部做了一圈加厚的过渡凸台，把接口位置的受力分散到周围的顶部平面上，就算是频繁开关水箱盖、或者外接管道有轻微震动，也不会出现接口根部开裂的问题。另外，罐体的高度和直径比例做了优化，不会因为过高导致满水状态下重心偏高，就算是放在户外遇到大风天气，空罐或者半罐水的状态下也不容易倾倒，不需要额外做防风固定。整个罐体没有多余的装饰结构，所有的外形结构都是围绕实际使用工况、成型工艺、安装运输的需求设计的，没有为了外观好看增加不必要的曲面，既降低了建模的复杂度，也给后续的模具加工减少了工作量，滚塑模具的加工成本比带复杂曲面的罐体低两成左右，量产的时候成型周期也更短，产品合格率更高。
