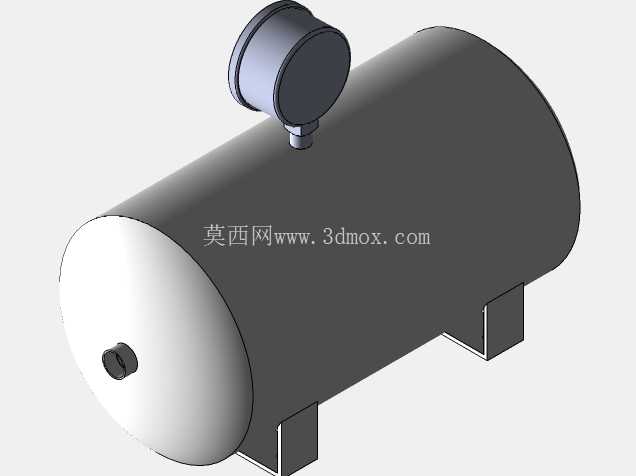

卧式带压力表承压罐体结构设计

在中小型流体存储、工艺缓冲类工况中，这类卧式承压罐体是管路系统里极为常见的配套部件，常被用在供水稳压、小型蒸汽系统缓冲、洁净流体暂存、化工小批量介质中转等场景，区别于立式储罐的占地特性，卧式结构更适配低矮安装空间，在车间层高受限、设备排布紧凑的生产线旁，能大幅降低安装时的垂直空间占用，不需要额外搭建过高的操作平台，日常巡检人员站在地面就可以完成顶部仪表的读数、校准与维护操作。

从结构设计逻辑来看，整个罐体采用标准椭圆形封头与圆柱形筒身焊接成型，椭圆形封头的曲面过渡设计能有效分散内部承压时的应力集中，相比平盖封头可以在同等壁厚下承受更高的工作压力，减少筒身端部的变形量，筒身下部设置两个对称的鞍式支腿，支腿与筒身接触位置做了贴合弧面处理，焊接时能保证足够的焊缝长度，避免支腿与筒身连接位置出现应力撕裂，支腿底部预留了安装固定的平面，现场安装时可以通过膨胀螺栓或者焊接压板的方式与基础钢架、地面预埋板固定，限制罐体运行过程中因为管路振动、介质冲击产生的位移。

罐体顶部伸出的短管用于安装压力表，短管与筒身的连接采用插入式焊接结构，短管端部加工有外螺纹，可直接适配常规压力表的内螺纹接口，不需要额外加装转换接头，减少了管路泄漏点；压力表的安装位置选在筒身顶部中轴线位置，既可以避开筒身内部介质流道的直接冲击，保证压力检测数值的稳定性，也能让巡检人员从多个方向都能清晰读取表盘数值。罐体端部封头中心位置设置了介质进出接管，接管向内伸出少量长度，避免罐体底部沉积的杂质直接进入管路造成堵塞，接管端部同样加工有连接螺纹，可对接现场的工艺管路。

材质选用可耐氧化的T-304不锈钢，这类材质在常规水、弱腐蚀介质、洁净蒸汽工况下有足够的抗氧化能力，不需要额外做表面防腐涂装，内壁光滑度也能满足食品、净水类工况的卫生要求，减少介质残留挂壁的问题。设计过程中需要严格控制各个接口的位置公差，尤其是顶部压力表接口与端部接管的同轴度、支腿安装面的平面度，避免现场安装时出现管路对接错位、罐体放置不稳的问题；筒身的壁厚根据额定工作压力计算选取，在保证承压强度的前提下尽可能控制整体重量，降低安装时的吊装难度，同时支腿的间距需要结合罐体总长做匹配，保证罐体放置时的重心落在两个支腿的支撑范围内，不会出现倾翻风险。

从安装边界来看，这类罐体的水平长度、筒身直径决定了现场需要预留的安装空间，顶部压力表的安装高度要考虑表盘上方预留足够的操作空间，方便后期拆卸更换压力表，端部接管的伸出长度要匹配管路法兰或者活接的安装操作距离，支腿的固定孔位需要在安装基础施工时提前做好定位，避免二次打孔破坏基础结构。在实际建模过程中，各个焊接位置都预留了合理的焊脚尺寸参考，筒身与封头的拼接位置、支腿与筒身的连接位置、接管与筒体的连接位置都做了焊缝示意，能给后续的生产加工提供明确的结构参考，避免加工时出现焊缝尺寸不足、焊接位置偏差的问题。
