管道连接用铸钢凸缘法兰结构设计

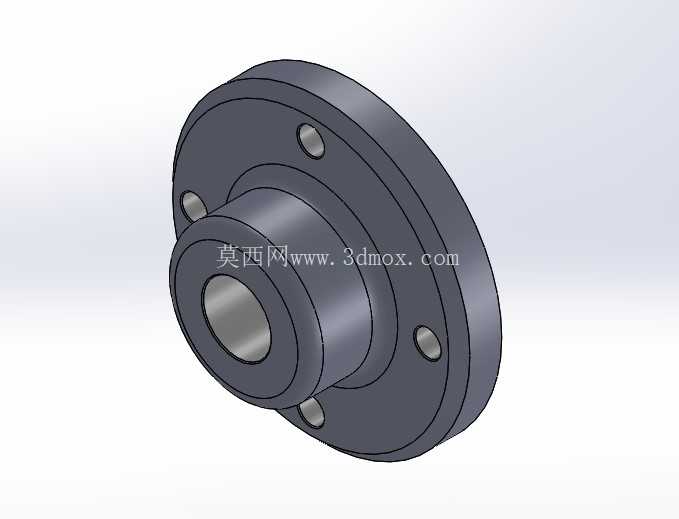

　　在工业管路系统的搭建与运维场景中，法兰是实现管段之间、管路与阀体/泵体/压力容器等设备端口刚性密封连接的核心承压零件，这款铸钢材质的带颈凸缘法兰，主要面向中低压工况下的流体输送管路使用，常见于给排水管网、化工介质输送管线、车间压缩空气管路、液压泵站油路等场景，承担着管路对接定位、密封承压、传递轴向载荷的作用。从结构设计逻辑来看，这款法兰采用带颈凸台的一体式结构，区别于平焊板式法兰，颈部的锥形过渡结构能够有效降低法兰盘与对接筒体连接处的应力集中系数，在管路承受内压波动、外部振动载荷时，避免焊缝区域或法兰根部出现疲劳开裂的问题，铸钢材质的选用也让零件具备足够的强度与韧性，相比铸铁法兰能承受更高的冲击载荷，适配存在一定压力脉动的管路工况。

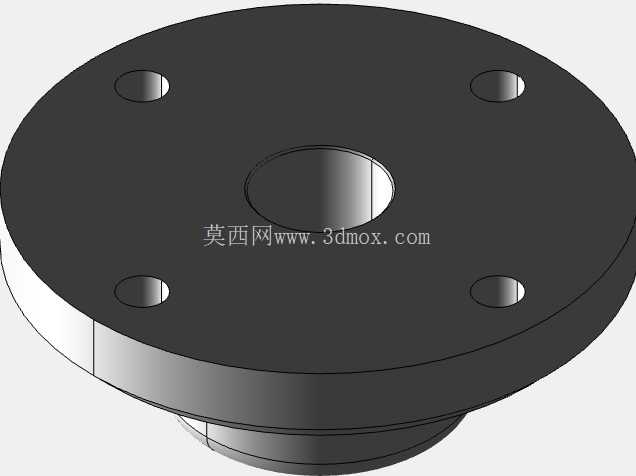

　　法兰盘本体上均匀分布的四个通孔为螺栓安装位，孔位的分度圆直径与螺栓孔径是安装匹配的核心边界尺寸，设计时严格遵循对应公称通径的管路连接尺寸规范，保证与配对法兰、设备端口的孔位完全对中，安装时螺栓穿入后通过对称预紧，让法兰端面的密封垫片均匀受压，实现管路端面的静密封，杜绝介质渗漏。中心的通孔为介质流通通道，孔径与对接管路的通径保持一致，避免通径突变造成的介质流阻增大、局部紊流冲刷管壁的问题，颈部的内孔与对接管段采用插入式配合，装配时管段插入颈部内止口定位后完成环缝焊接，既能够保证对接时的同轴度，降低管路安装的错边量，也能让焊缝位置远离法兰密封面，避免焊接热变形影响密封面的平面度，减少后期密封失效的概率。

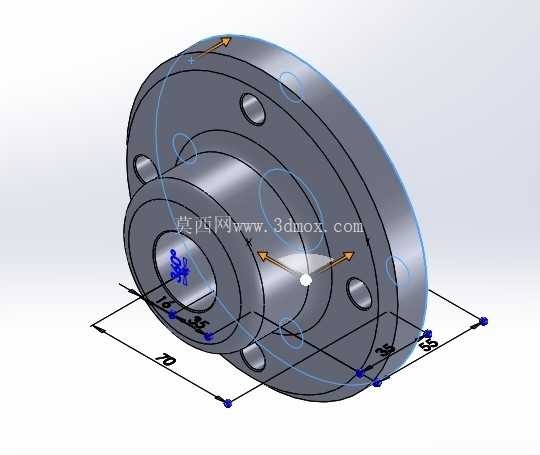

　　从安装边界来看，法兰盘的外径尺寸决定了安装时所需的径向操作空间，在管路布局设计时需要预留足够的螺栓扳手操作空间，避免因空间不足导致螺栓预紧力矩无法达到设计要求；法兰颈部的轴向长度则需要匹配管端的焊接操作空间，保证环缝焊接时焊枪能够到达焊缝位置，同时避免颈部过长造成的材料浪费与结构冗余。密封面采用突面结构，加工时需要保证端面的平面度与表面粗糙度要求，表面不能有径向划痕、气孔、砂眼等铸造或加工缺陷，否则会在预紧后出现密封间隙，造成介质泄漏。

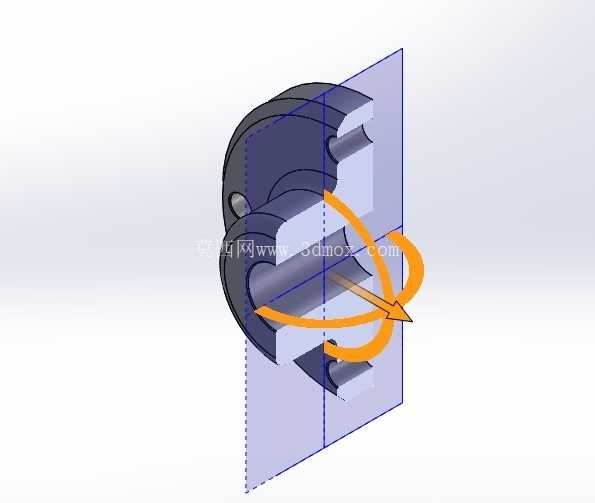

　　在建模过程中，对法兰的过渡圆角、螺栓孔倒角、颈部拔模斜度都做了符合铸造工艺与机加工工艺的处理：法兰盘与颈部连接位置的圆角能够减少铸造时的应力集中，避免铸件冷却过程中出现缩裂缺陷；螺栓孔两端的倒角能够去除加工毛刺，方便螺栓穿入，也避免螺栓头部与法兰面接触时出现点接触导致预紧力不均；铸造拔模斜度的设置符合铸钢件的生产工艺要求，降低模具脱模难度，减少后续机加工的余量。这款法兰的结构没有冗余的设计，所有尺寸都围绕安装便捷性、承压可靠性、密封稳定性三个核心需求展开，在满足管路连接功能的前提下，尽可能控制零件的重量与材料成本，适合批量铸造生产，在常规工业管路的新建、改造项目中都能适配，能够替代同规格的标准平焊法兰，在存在轻度振动的管路场景下具备更长的使用寿命。
