四英寸法兰连接角式截止控制阀结构

　　在化工流体输送、市政给排水、工业循环水系统以及暖通空调管路布局中，经常会遇到管路需要直角转向同时兼顾通断调节的场景，常规直通式阀门需要额外搭配弯头完成管路转向，不仅增加了管路连接点的泄漏风险，也会占用更多的安装空间，角式结构的截止阀正是为适配这类场景开发的管路控制部件。这款4英寸规格的角阀采用直角式流道设计，进出口轴线呈90度垂直布置，能够直接完成管路的直角转向，减少管路中弯头配件的使用，降低管路系统的整体阻力损失与泄漏点位。

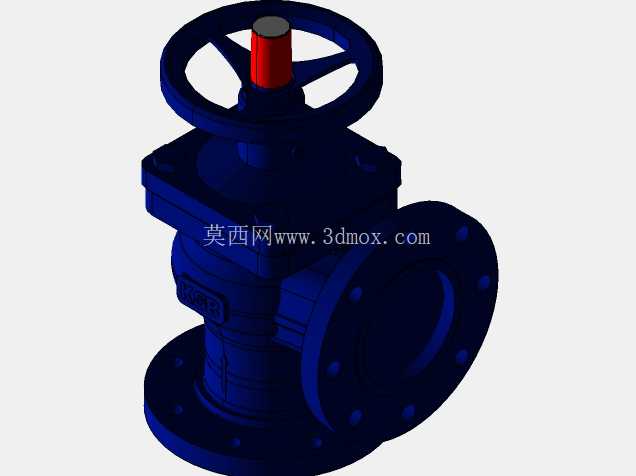

　　从结构设计来看，该阀采用手轮驱动的明杆结构，手轮为三辐条轮式结构，操作时受力均匀，手动启闭的力矩传递直接，阀杆顶部设置红色标识段，能够直观反馈阀门的启闭行程，现场巡检人员无需额外拆卸部件即可快速判断阀门的开关状态，避免误操作风险。阀体采用法兰连接形式，进出口法兰均为标准凸面法兰结构，法兰盘上均匀布置螺栓孔，能够与同压力等级的管路法兰直接配对安装，安装时无需额外加工适配接口，法兰密封面的平面度在建模时严格遵循管路法兰的公差要求，能够保证配合垫片后的密封可靠性，避免介质从法兰连接处渗漏。阀体内部的流道采用平滑过渡设计，相较于直角弯头加直通阀的组合结构，角阀的内部流道没有突兀的转角，介质流经时的局部阻力系数更低，能够减少输送过程中的压力损耗，降低泵组的输送能耗，同时也能减少介质中固体杂质在转角处的淤积，降低阀门卡涩的概率。阀瓣与阀座的密封面采用锥面配合结构，关闭时能够依靠阀杆的下压力实现可靠密封，截断介质流通，同时在小开度工况下也能实现一定的流量调节功能，适配管路系统的流量微调需求。

　　从安装边界来看，该角阀的手轮操作空间预留充足，手轮外缘距离阀体最高处的尺寸满足手动操作的空间要求，安装时无需额外预留过大的操作空间，阀体底部与侧部的法兰端面分别作为两个安装定位基准，安装时可以先将一端法兰与管路预紧，再调整另一端法兰的对接位置，降低现场安装的对位难度。在实际工程应用中，这类大口径角阀通常安装在管路的垂直转水平段、设备进出口的直角管路段，比如换热器的进出口管路、水箱的进出水管路、泵组的出口直角转向段，既能够承担管路的通断控制功能，又能替代弯头完成管路转向，精简管路结构。

　　建模过程中对阀体的壁厚进行了等强度设计，介质流通侧的壁厚根据公称压力对应的强度要求计算取值，法兰盘与阀体主体的过渡位置设置圆角，减少应力集中，避免长期承压过程中过渡位置出现开裂风险。阀杆与阀体上盖之间采用填料密封结构，建模时预留了填料函的安装空间，能够适配标准填料的装填，保证阀杆往复运动过程中的密封性能，防止介质从阀杆位置外漏。手轮与阀杆的连接采用键连接加锁紧螺母的结构，能够保证操作力矩的可靠传递，避免长期操作后手轮与阀杆之间出现打滑空转的问题。整体结构没有冗余的设计部件，所有零件均服务于阀门的控制功能与安装适配性，既满足工业管路的使用强度要求，也兼顾了现场安装、操作、维护的便利性。
