DN50规格316L不锈钢Guillemin快装接头

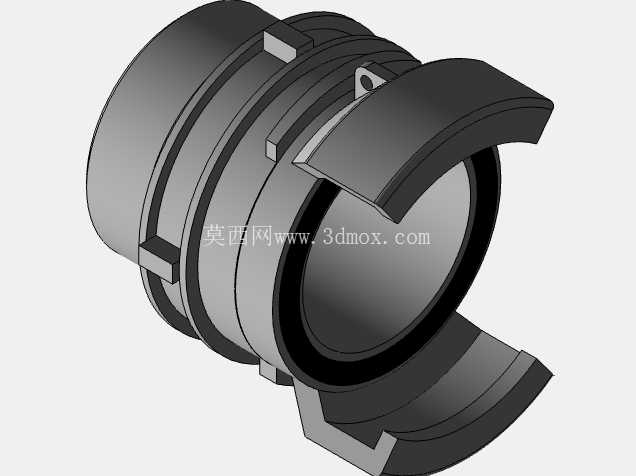

　　这款Guillemin对称式快装接头，公称通径为DN50，主体采用316L不锈钢材质加工成型，是流体输送管路系统中应用十分广泛的快接连接件。在市政消防供水、化工流体输送、食品级物料转运、船舶管路接驳等场景中，这类接头的使用频率极高，核心作用是实现两段管路的快速对接与断开，无需额外借助扳手等工具，仅通过手动操作接头自带的锁止结构即可完成连接，大幅缩短管路拆装的作业时间，尤其适合应急抢险、临时管路铺设这类对拆装效率有较高要求的工况。从结构设计来看，该接头采用对称式结构设计，接头两端的配合尺寸完全一致，同规格的接头可直接互配，无需区分公头母头，这一设计能有效降低现场配件的储备品类，避免出现公母头不匹配导致无法对接的问题。

　　接头外侧设置有三个均匀分布的锁止凸耳，配合铰接式的锁止卡扣，对接时将两个接头端面贴合后，扳动卡扣卡入对应接头的凸耳位置，即可实现轴向的锁止固定，卡扣内侧带有弧形压紧面，锁止过程中会逐步压紧接头端面的密封件，保证连接后的密封性能，避免输送介质出现泄漏。接头的密封槽设置在端面位置，可根据输送介质的特性选配丁腈橡胶、氟橡胶、食品级硅胶等不同材质的密封圈，适配水、油品、弱腐蚀性化工流体、食品级物料等多种介质的输送需求。316L不锈钢的材质选择，让接头具备优异的耐锈蚀、耐弱酸弱碱腐蚀性能，即使在沿海高盐雾环境、化工园区有腐蚀性气体的环境中使用，也能保持较长的使用寿命，不会轻易出现锈蚀卡滞、结构强度下降的问题。

　　从安装边界来看，该接头的一端可通过外螺纹或者焊接方式与对应规格的管路连接，接头主体的最大外径、锁止卡扣完全打开后的外伸尺寸，都经过精准的尺寸校核，在管路排布时，只需预留出卡扣扳动所需的操作空间即可，无需额外预留过大的安装间距，能有效提升管路排布的紧凑性。接头的流道内壁做了平滑过渡处理，没有明显的台阶或者凸起，介质流经时的阻力损失更小，不会在接头位置出现介质淤积的问题，对于输送带有细小颗粒的流体时，也能降低颗粒在接头位置堆积堵塞的概率。

　　在结构强度设计上，接头的壁厚经过载荷校核，能承受常规管路系统的工作压力，锁止卡扣的铰接位置做了加厚处理，反复扳动使用也不会出现断裂或者变形的问题，卡扣与凸耳的配合面做了倒角导向，对接时即使两个接头存在小角度的偏差，也能顺利卡入锁止，降低现场对接的操作难度。这类接头在实际使用中，还可搭配对应的堵头配件，在管路断开时快速封堵管路端部，避免管路内残留的介质泄漏，适配不同场景下的使用需求。建模过程中，对锁止卡扣的铰接转动间隙、凸耳的配合公差、密封槽的尺寸精度都做了还原，能直接用于管路系统的装配干涉检查、接头配件的选型校核，也可作为快接类产品结构设计的参考样本，帮助设计人员快速掌握这类对称式快接的结构原理与尺寸配合逻辑。
