4s规格NPT外螺纹堵头密封结构设计

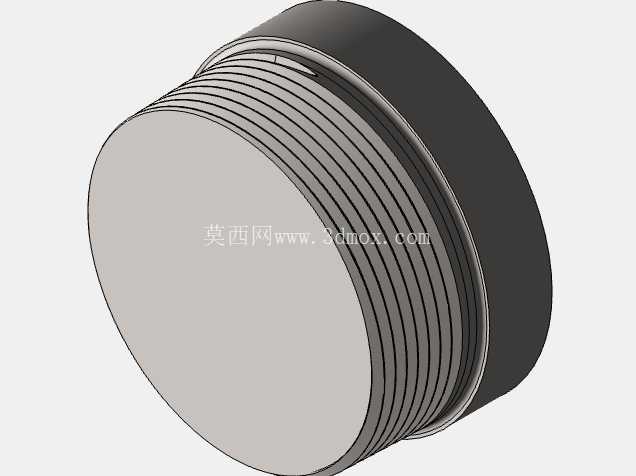

　　在液压、气动、工业流体输送管路系统中，管路末端的封堵密封是保障系统压力稳定、杜绝介质泄漏的关键环节，NPT锥螺纹堵头正是这类场景下应用极为广泛的密封连接件。不同于普通直螺纹依靠密封圈实现密封的结构，NPT螺纹本身采用1:16的锥度设计，螺纹旋合过程中牙型会产生过盈挤压，依靠螺纹牙的变形填充配合间隙，无需额外添加密封填料即可实现可靠的压力密封，在中低压油路、气路、水路系统中都能稳定工作。这款4s规格的NPT外螺纹堵头，整体采用实心圆柱加外锥螺纹的结构形式，封堵端为平整的实心端面，可在安装到位后与管路端面形成贴合限位，避免旋入过深损伤管路内螺纹。从结构设计逻辑来看，这类堵头的核心设计要点集中在螺纹段的参数控制上：螺纹锥度必须严格匹配NPT标准的1:16锥比，牙型角保持60度，螺纹大径、中径、小径的公差带需要控制在标准范围内，既要保证旋合过程顺畅无卡滞，又要确保旋入3-4牙后就能形成足够的密封过盈量，避免出现配合过松泄漏、过紧拧裂螺纹基座的问题。堵头的非螺纹段采用光面圆柱结构，外径略大于螺纹大径，一方面可以作为安装时的受力部位，方便使用扳手夹持拧紧，另一方面也能在螺纹旋入到位后形成台阶限位，控制旋入深度，避免不同操作人员安装时拧紧力矩差异带来的密封性能波动。

　　从实际安装边界来看，这类堵头的轴向安装尺寸完全由螺纹旋合长度决定，安装前需要确认基座内螺纹的有效啮合长度不小于螺纹段总长度的三分之二，径向占用空间仅为光面圆柱段的外径尺寸，在狭小的阀块、集成油路板安装场景中，相比带外六角头的堵头能节省更多布置空间，适合高密度集成的流体控制单元使用。在实际工况应用中，这类NPT螺纹堵头常被用在液压阀块的工艺孔封堵、气动管路的末端堵头、给排水管路的临时封堵、燃气输送管路的末端密封等场景，可承受的常规工作压力覆盖1-16MPa区间，适配矿物液压油、压缩空气、常温清水、低压燃气等多种常见流体介质。

　　设计建模过程中，螺纹段的收尾处理是容易被忽略的细节，螺纹末端需要做合理的退刀结构，避免螺纹收尾处的不完整牙型在安装时刮伤基座内螺纹的入口牙型，长期使用中产生螺纹咬合、拆卸困难的问题。实心封堵端的厚度需要根据额定工作压力做强度校核，保证在最高工作压力下不会发生鼓胀变形，端面与螺纹轴线的垂直度公差需要控制在合理范围内，避免安装后出现偏斜导致的应力集中。很多现场安装反馈的螺纹泄漏问题，往往不是螺纹参数本身的问题，而是安装时螺纹轴线与基座螺纹孔不同心，强行拧紧后螺纹牙受力不均，局部出现间隙导致的，因此在建模时除了保证螺纹自身参数准确，还要在光面圆柱段与螺纹段的同轴度上做严格的形位公差约束，让堵头自身的基准统一，方便安装时自动找正。

　　另外，这类堵头的边角位置都做了微小的倒角处理，外圆棱角不会有锐边，既避免安装过程中划伤操作人员，也能在旋入时起到导向作用，让螺纹更容易对准内螺纹入口，减少错牙的概率。在不同的应用场景中，这类堵头可以根据输送介质的特性选择不同的基材，常规场景用碳钢做表面发黑处理即可满足防锈和强度要求，有腐蚀介质的场景可以选用不锈钢或铜质基材，建模时的结构参数完全通用，仅需调整材料属性即可适配不同工况。从管路系统的维护角度来看，这类锥螺纹堵头的拆卸便利性也优于焊接式封堵，后期需要拓展管路接口时，仅需拧下堵头即可连接对应规格的管路接头，无需对基座进行二次加工，在设备的迭代改型、管路改造场景中能大幅降低改造成本。建模过程中，螺纹牙的细节处理直接影响后续数控加工的刀路生成，牙顶和牙底的微小圆弧过渡不能省略，这部分结构不仅能降低螺纹加工时的应力集中，还能在旋合时让牙型的挤压变形更均匀，提升密封的可靠性，很多新手建模时容易把螺纹牙做成尖锐的三角结构，实际加工出来的产品很容易在拧紧时出现牙型崩裂的问题，这也是结构设计时需要重点规避的细节。
