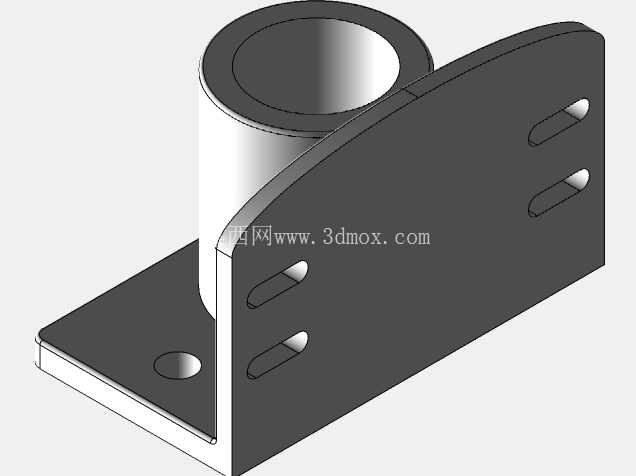

带一体式踢脚板1.9英寸内径底座法兰

在工业安全护栏、模块化管线支撑、设备周边防护架的搭建场景中，这类带一体式踢脚板的底座法兰是承担竖向管件与安装基面连接的核心受力构件，区别于常规分离式法兰与踢脚板的组合结构，该零件将两个功能模块整合为单一整体件，从根源上消除了装配间隙带来的连接松动风险，也省去了现场安装时额外对齐踢脚板、反复调整安装孔位的工序。从结构受力逻辑来看，零件底部的平板法兰面是主要的承载接触面，需要完全贴合混凝土地面、钢结构平台面或者设备机台的安装基面，平板上预留的沉头安装孔用于穿设膨胀螺栓或者机螺钉，将整个支座牢牢固定在基面上，沉孔的设计可以让螺栓头部完全没入法兰平面内，不会出现凸起刮擦过往人员鞋底、或者堆积杂物的问题，这也是工业防护类构件设计中很容易被忽略的细节——很多现场安装的普通法兰因为没有做沉孔处理，螺栓头突出平面3到5毫米，不仅容易绊到过往作业人员，长时间踩踏还会导致螺栓受侧向力弯曲，最终出现连接失效。

中间的竖向套筒是核心的管件连接部位，1.9英寸的内径尺寸完全匹配对应规格的圆管外径，安装时只需要将竖向护栏圆管或者支撑圆管插入套筒内部，再通过侧面预留的顶丝孔拧入紧定螺钉，就能实现圆管与法兰支座的刚性固定，不需要现场做焊接处理，整个安装过程不需要动火作业，在有防爆要求的化工车间、仓储区域也能直接施工，大幅降低了现场安装的安全管控成本。套筒与底部法兰板之间做了大圆角过渡，避免直角连接处的应力集中问题，在承受侧向冲击力的时候，比如叉车剐蹭护栏、人员倚靠支撑管的时候，应力可以顺着圆角均匀分散到整个法兰底板上，不会在焊缝或者直角连接处出现断裂。

侧面延伸出来的一体式踢脚板是这个零件区别于普通管法兰的核心特征，常规护栏搭建时，踢脚板需要单独切割板材、再通过螺栓或者焊接固定在法兰侧面，不仅安装效率低，不同工人安装的踢脚板高度、对齐度很难统一，现场施工经常出现踢脚板高低错落、缝隙过大的问题，不符合工业安全防护的规范要求——按照车间安全防护的相关要求，护栏底部的踢脚板需要完全遮挡地面与护栏底部的间隙，防止工具、零件从间隙处滑落至下层平台，也能避免作业人员的脚意外滑出护栏范围。这个一体式结构直接将踢脚板与法兰本体做成一个整体，安装完成后踢脚板的位置、高度完全统一，不需要额外调整，踢脚板上预留的四个长条形安装孔，一方面可以用于相邻踢脚板段之间的拼接连接，通过穿设螺栓将多段踢脚板连成连续的防护面，另一方面长孔的设计也能补偿现场安装的基面误差，当相邻法兰的安装位置存在小范围偏差时，长孔可以提供足够的调节余量，不会出现孔位对不上无法装配的问题。

从安装边界来看，底部法兰板的平面尺寸决定了基础的受力面积，在混凝土基面安装时，不需要额外做扩大的预埋钢板，法兰本身的接触面积就可以满足常规侧向冲击下的压强要求，不会因为局部压强过大压坏混凝土地面；竖向套筒的高度经过匹配设计，插入圆管后有足够的接触长度，即使只使用两个紧定螺钉固定，也能保证圆管不会出现晃动或者转动；踢脚板的高度刚好覆盖常规护栏要求的底部遮挡范围，不会过高浪费材料，也不会过低留缝过大。整个零件的建模过程完全遵循实际加工的工艺逻辑，所有的折弯处都预留了合理的折弯半径，没有出现零半径折弯的工艺错误，所有的安装孔都做了公差适配，长孔的长度、宽度都符合标准紧固件的装配要求，没有出现孔位过小无法穿入螺栓、或者孔位过大导致连接松动的问题。在实际选型使用时，这类法兰支座特别适合用在模块化快装护栏系统、设备周边的安全防护架、仓储区域的隔离栏、高空作业平台的周边防护等场景，相比传统的焊接式法兰连接，全装配化的安装方式可以大幅缩短施工周期，后期如果需要调整护栏布局，只需要拧下螺栓和顶丝就可以拆卸重复利用，不会像焊接结构那样切割后无法二次使用。
