法兰连接式角通进料止回阀结构设计

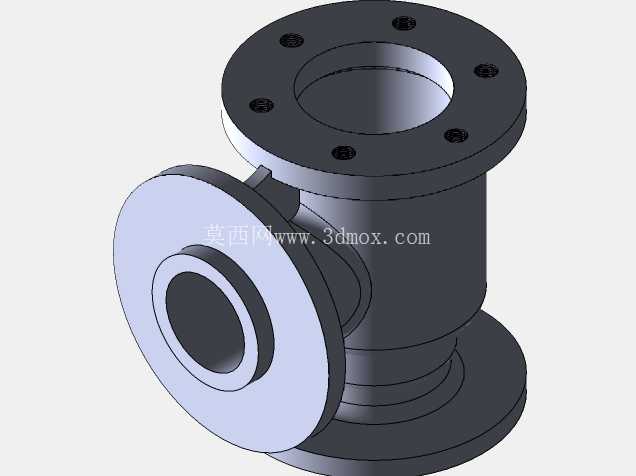

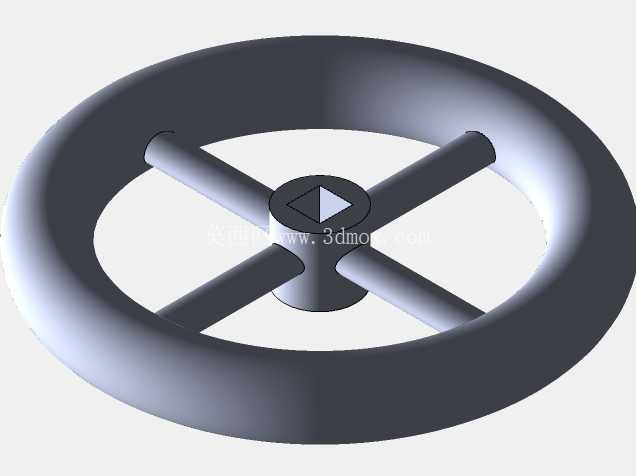

　　在流体输送管路系统中，进料止回阀是保障介质单向流动、避免回流冲击上游设备的核心管路元件，这款角通结构的法兰式进料止回阀，主要适配垂直进料、侧向出料的管路排布场景，常见于化工原料输送、给排水管路、泵出口防护、中小型流体处理设备的进料端位置，能够在泵组停机、管路压力波动时自动截断反向流路，避免介质倒流造成的叶轮反转、原料反灌、上游计量设备损坏等工程问题。从结构设计逻辑来看，这款止回阀采用三通式角向壳体布局，主流道为垂直贯通走向，侧方设置90度方向的出料接口，三个连接端全部采用法兰连接形式，相比螺纹连接的止回阀，法兰连接的密封可靠性更强，能够适配中低压工况下的管路安装需求，安装时无需在管端加工外螺纹，仅需匹配对应压力等级的管路法兰，加装密封垫片后穿入螺栓紧固即可完成装配，后期维护拆卸也更为便捷。

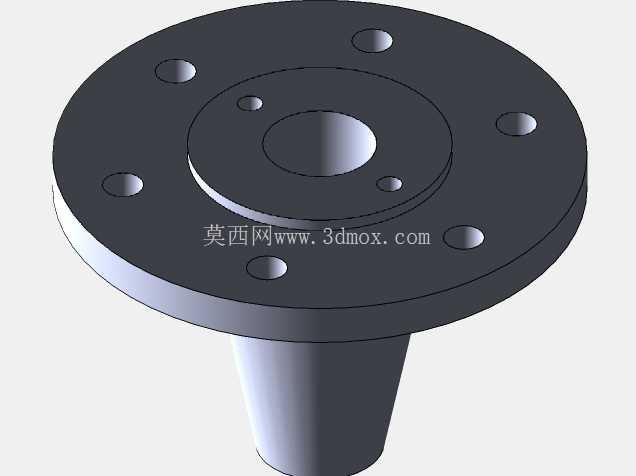

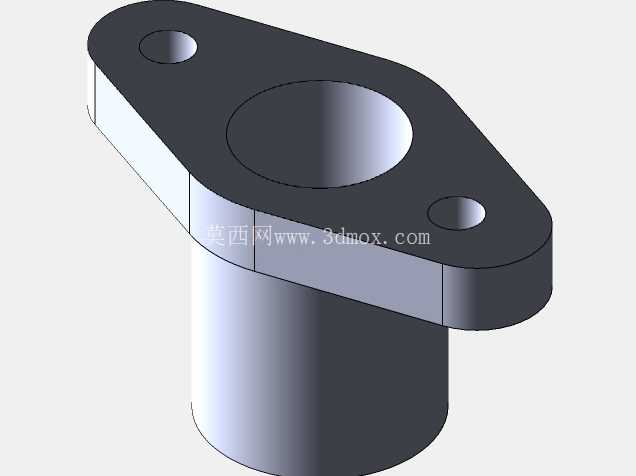

　　壳体部分的流道设计做了圆弧过渡处理，没有直角突变的流道结构，能够减少介质流经阀体时的局部阻力损失，降低管路系统的输送能耗，同时避免介质中的固体杂质在流道拐角处沉积卡涩阀瓣。三个法兰端的密封面全部采用凸面密封结构，法兰盘上均匀分布螺栓通孔，孔位排布符合通用管路法兰的尺寸规范，能够直接和同公称通径、同压力等级的标准法兰配对安装，不需要额外加工转接件。侧方接口的法兰盘厚度与上下主法兰保持一致，保障侧接管路时的连接强度，避免侧向受力造成法兰变形泄漏。从安装边界来看，这款止回阀的主流道上下法兰同轴度公差控制在0.1mm以内，安装时需要保证阀体垂直安装，让内部阀瓣的升降方向与重力方向保持一致，才能保障止回动作的灵敏度，不能水平倒装或者倾斜角度过大，否则会造成阀瓣复位卡滞、密封失效的问题。侧方出料法兰的端面与主流道轴线垂直度公差控制在0.15mm以内，对接侧向管路时要保证管路与法兰端面平行，避免强行对口造成阀体承受额外的安装应力，长期运行下出现壳体开裂的隐患。

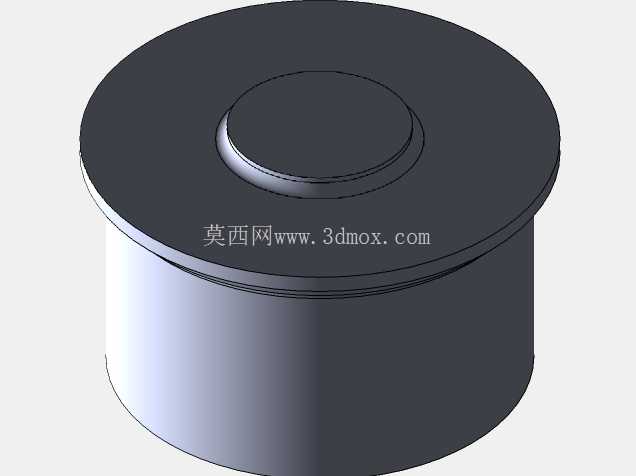

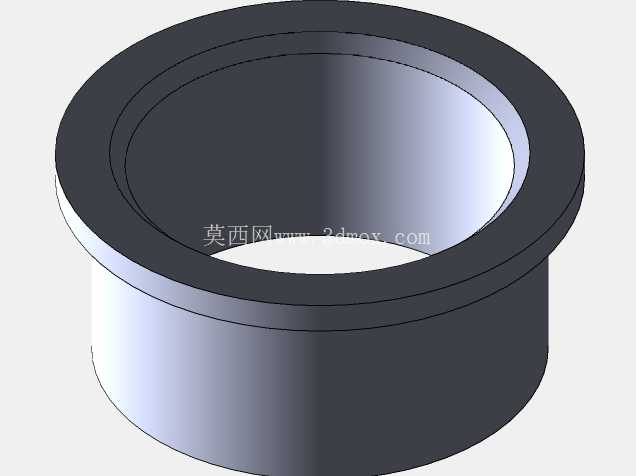

　　功能特性上，这款止回阀依靠介质自身压力实现自动启闭，不需要额外配置执行机构或者人工操作，当上游介质压力高于阀瓣开启压力时，介质推动阀瓣抬升，流道导通，介质从垂直下端进入阀体，经过阀腔后从侧方法兰口流出进入下游管路；当上游压力下降或者下游压力升高出现反向流动趋势时，介质回流的压力配合阀瓣自身重力，会推动阀瓣快速回落压在阀座密封面上，截断流道阻止介质倒流。阀瓣的导向结构设置在阀腔内部的导向筋上，升降过程中不会出现偏磨卡涩的问题，密封面采用堆焊耐磨材质的设计，能够耐受介质的长期冲刷，延长密封副的使用寿命。

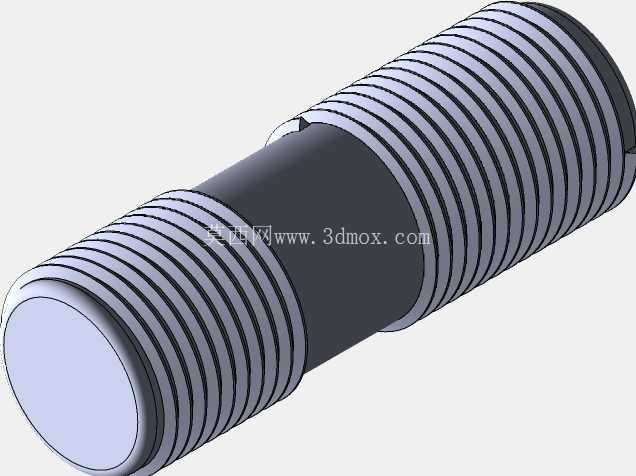

　　在实际选型应用中，这款角通止回阀特别适合安装空间局促、管路需要做90度转向的进料位置，相比直通式止回阀加弯头的组合方案，这款一体式角通结构减少了一个法兰连接点，既降低了泄漏风险，也节省了安装空间，同时减少了一个弯头带来的局部阻力损失，整体管路的运行效率更高。设计过程中针对阀腔的容积做了优化，在保证阀瓣有足够升降行程满足通流能力的前提下，尽可能压缩阀体的整体外形尺寸，避免阀体过于笨重，同时壳体壁厚按照公称压力的1.5倍做强度校核，能够承受管路运行中的水锤冲击，不会出现压力骤升时壳体破裂的问题。法兰螺栓孔的位置度公差严格控制，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位需要现场扩孔的问题。对于输送含有少量固体颗粒的介质场景，这款阀的流道平滑结构也能减少颗粒堆积，降低阀瓣卡涩的概率，相比旋启式止回阀，这种升降式结构的密封性能更好，关闭时的水锤冲击更小，适合中小通径的进料管路使用。
