球头式挂钩安装连接紧固组件

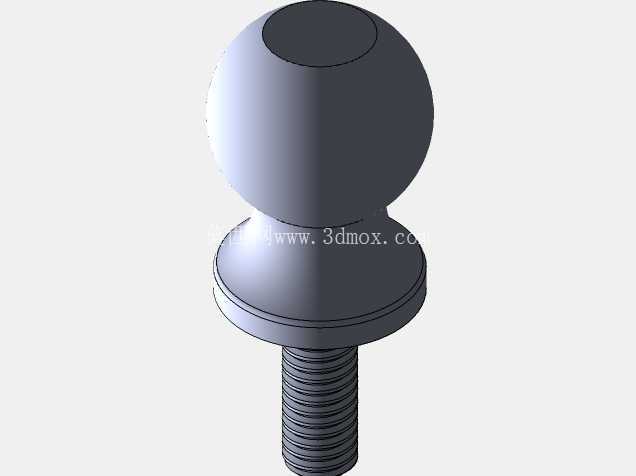

　　在户外电力设施配套、小型机电设备外挂、工业机柜附件加装等场景里，这类球头结构的挂钩安装件是很常见的连接载体，它承担着外挂部件的载荷传递、角度自适应调整的核心作用，区别于普通固定式挂钩，球头结构的存在让挂载后的部件可以在一定锥角范围内自由调整朝向，不会因为安装基面的轻微倾斜、挂载件的重心偏移出现应力集中断裂的问题。从结构设计逻辑来看，这个组件采用了三段式的功能分区，最下方的外螺纹段是整个构件的安装固定基础，螺纹采用标准公制粗牙设计，适配市面上绝大多数通用安装螺母、预制螺纹孔的安装基面，螺纹段的长度预留了足够的调节余量，既可以适配不同厚度的安装板材，也能通过双螺母锁紧的方式实现防松，在有振动的设备挂载场景下，这种预留长度的设计能大幅降低松脱风险。

　　中间的过渡凸台是整个构件的受力承载台阶，凸台的直径大于螺纹段大径，安装时这个台阶面会紧密贴合安装基面的外侧，把挂载的竖向载荷均匀分散到基面接触面上，避免螺纹根部直接承受剪切力，凸台边缘做了小尺寸的圆角过渡，没有尖锐的应力集中棱边，在承受交变载荷的时候，圆角位置的应力集中系数能控制在合理区间，不会出现根部断裂的失效问题。上方的球头部分是核心的功能连接区，球头的表面粗糙度控制在适合铰接配合的区间，既不会因为过于粗糙导致配套卡扣卡滞，也不会因为过于光滑出现锁紧后打滑的问题，球头和下方凸台之间的收颈位置做了等强度设计，收颈处的截面抗剪承载力和螺纹段、球头段的承载力匹配，不会出现局部强度短板。

　　在实际安装使用的时候，首先要确认安装基面的预制孔直径和螺纹段匹配，基面的贴合面要保证平整，没有凸起的焊渣、飞边，避免凸台贴合时出现间隙导致安装偏斜；螺纹段穿过安装孔后，先在基面内侧旋入第一个螺母，调整到合适的伸出长度后预紧，再旋入第二个螺母做锁紧防松，如果是在户外长期使用的场景，还可以在螺纹啮合位置涂覆少量螺纹锁固胶，进一步提升防松性能。球头部分和配套的卡扣式挂钩座配合时，要保证卡扣完全包覆球头的最大直径位置，避免挂载后出现脱扣，球头允许的调整角度大概在15度锥角范围内，调整到需要的朝向之后，通过卡扣上的锁紧螺钉固定角度，就可以实现挂载部件的稳定固定。从安装边界尺寸来看，球头的直径决定了配套卡扣的规格选型，过渡凸台的直径决定了安装基面需要预留的沉孔或者贴合面最小尺寸，螺纹段的长度决定了可适配的最大安装板厚，在做配套结构设计的时候，需要给球头的摆动预留足够的空间，避免周围的结构件干涉球头的角度调整，尤其是在多组件密集安装的机柜内部、电力设备的侧壁位置，要提前核算摆动范围内的结构间隙，防止调整角度时和相邻的线缆、元器件发生碰撞。

　　这类构件的载荷设计通常以静态挂载为主，适合挂载重量不大的附属部件，比如小型接线盒、外挂传感器、设备标识牌、小型走线槽等场景，不适合作为重载起重的吊挂连接件使用，在选型的时候要根据实际挂载的重量、使用环境的振动等级选择对应尺寸的规格，避免小规格构件承受过载载荷出现断裂。从建模逻辑来看，这个构件的三维建模过程以回转体特征为基础，首先绘制截面轮廓草图，通过回转命令生成整体的基础外形，再通过螺旋线扫描生成螺纹段的牙型，最后对过渡圆角、凸台边缘的倒角做细节处理，建模过程中要注意各段的同轴度公差，螺纹段和球头部分的同轴度要控制在合理范围内，否则安装后会出现球头偏斜，导致角度调整卡滞、受力不均的问题。在实际工程应用里，这类构件经常会和橡胶减震垫配合使用，在凸台和安装基面之间加装橡胶垫，既可以弥补基面的轻微不平整，也能吸收设备运行产生的振动，减少螺纹连接副的微动磨损，延长构件的使用寿命。
