角式安全泄压阀SRV结构设计

在流体输送管路系统的压力保护环节，安全泄压阀是最后一道被动防护屏障，这款角式结构的安全泄压阀，主要面向中低压流体管路的超压泄放场景，常见应用在小型液压站、压缩空气支路、低压蒸汽伴热管线、小型压力容器的外接泄压口位置，区别于常规直通式泄压阀的轴向布局，角式结构的进出口呈90度夹角，能够直接适配管路转角位置的安装需求，无需额外加装弯头转接，减少管路接头数量的同时也降低了局部流阻损失。

从实际功能逻辑来看，该阀常态下依靠内部弹簧预紧力保持密封关闭状态，当上游侧介质压力升高至弹簧预紧力对应的设定阈值时，介质压力作用在阀瓣密封面上的力会克服弹簧预紧力，带动阀瓣向上微启，此时少量介质会通过阀瓣与阀座的间隙从侧出口排出，若上游压力持续升高超过设定值，阀瓣会继续抬升，开启高度随过压幅度线性增大，泄放流量同步提升，直到上游压力回落至设定回座压力值时，弹簧力重新推动阀瓣压紧阀座，切断泄放通道，整个过程无需外接动力源，完全依靠介质自身压力与弹簧力的平衡实现自动启闭，能够避免管路或容器因超压出现破裂、密封失效等故障。

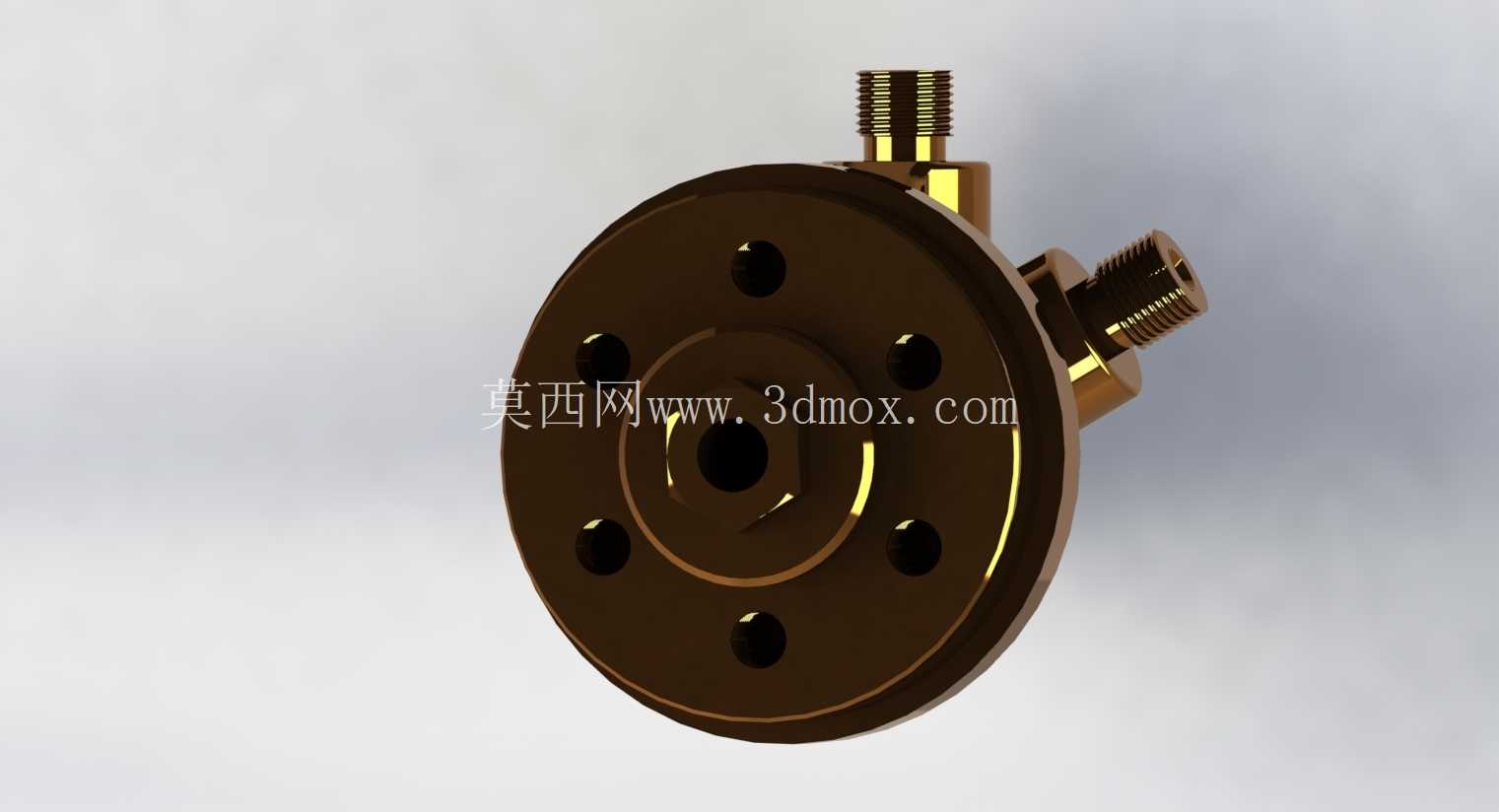

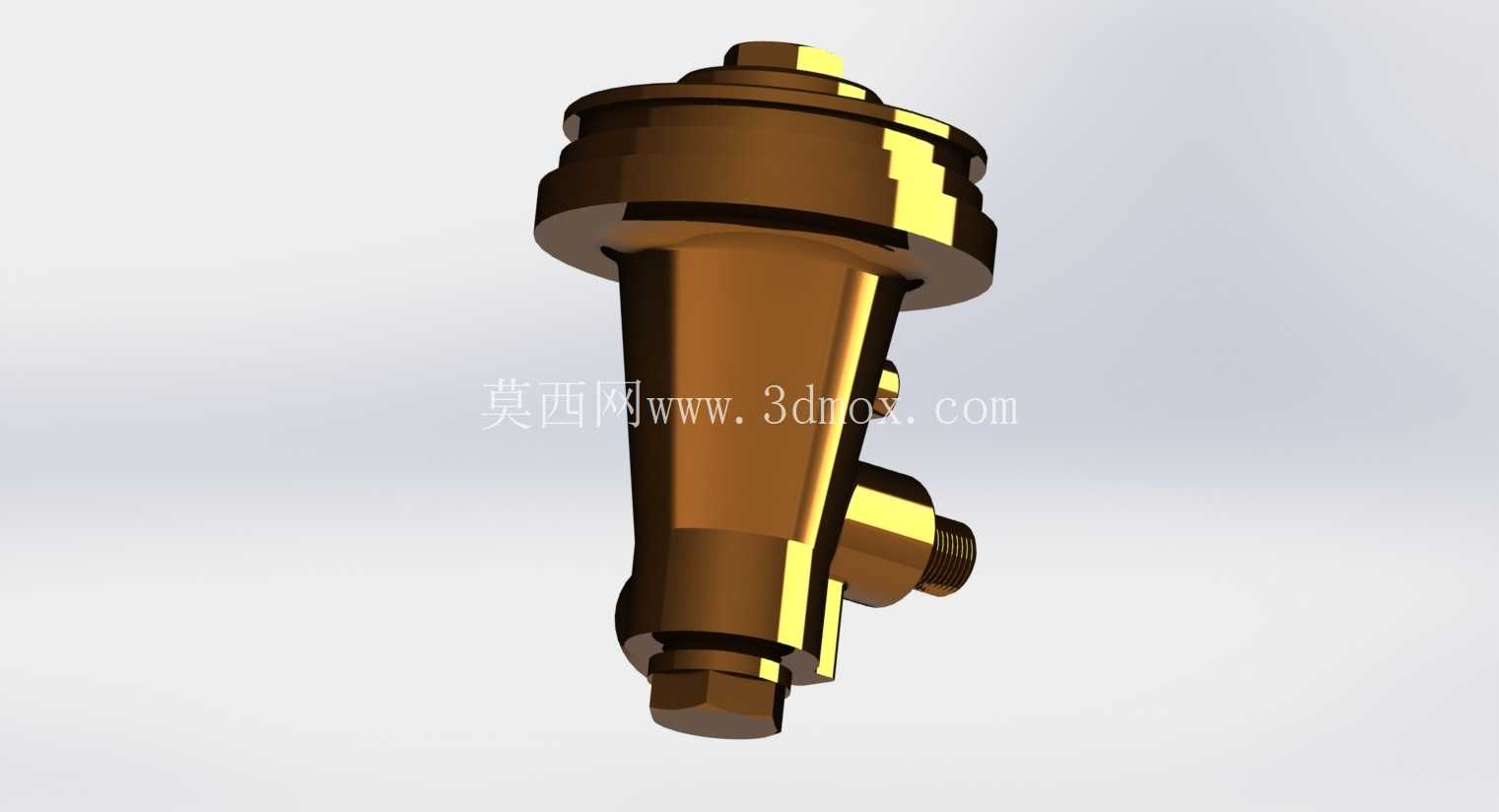

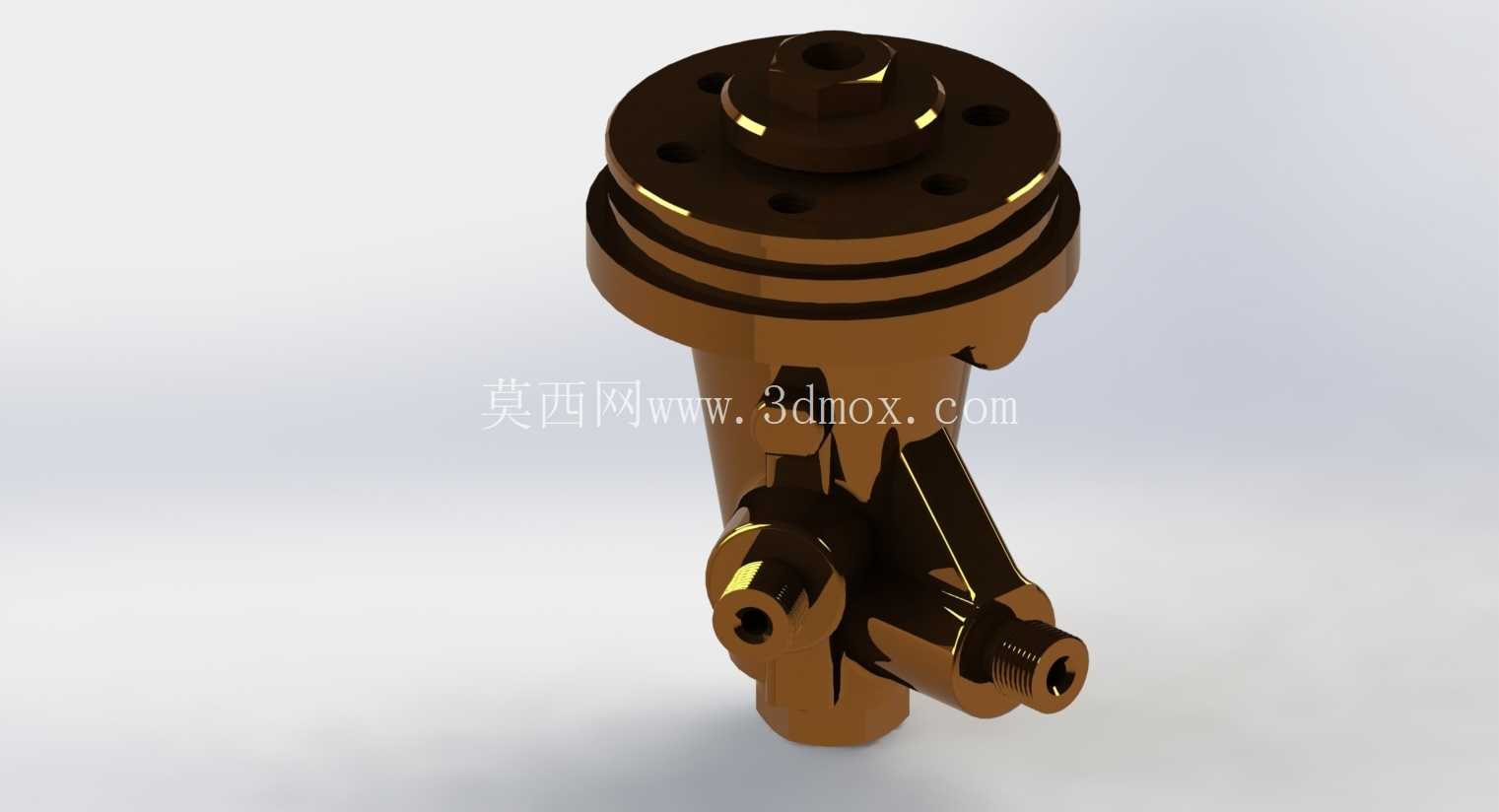

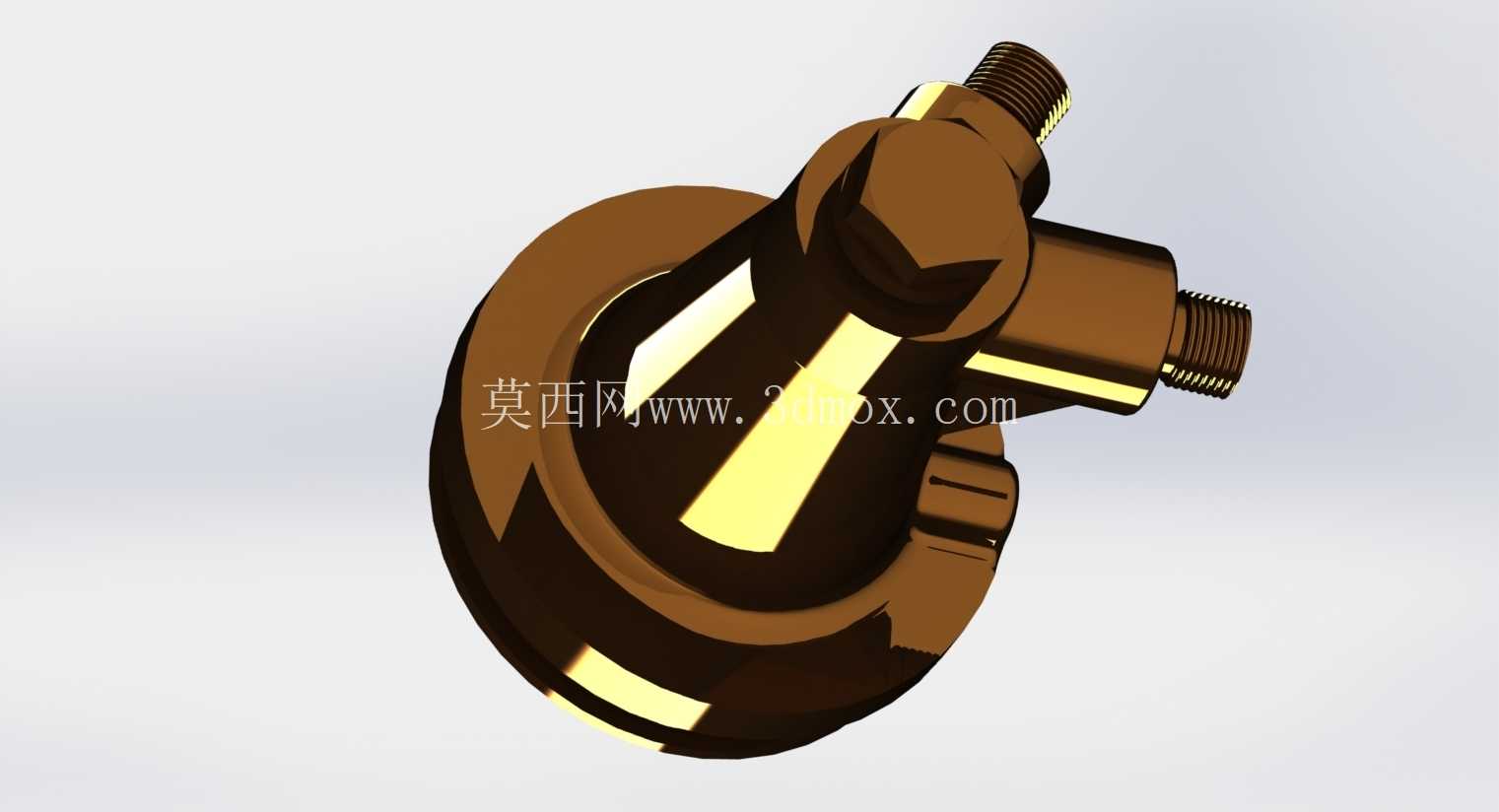

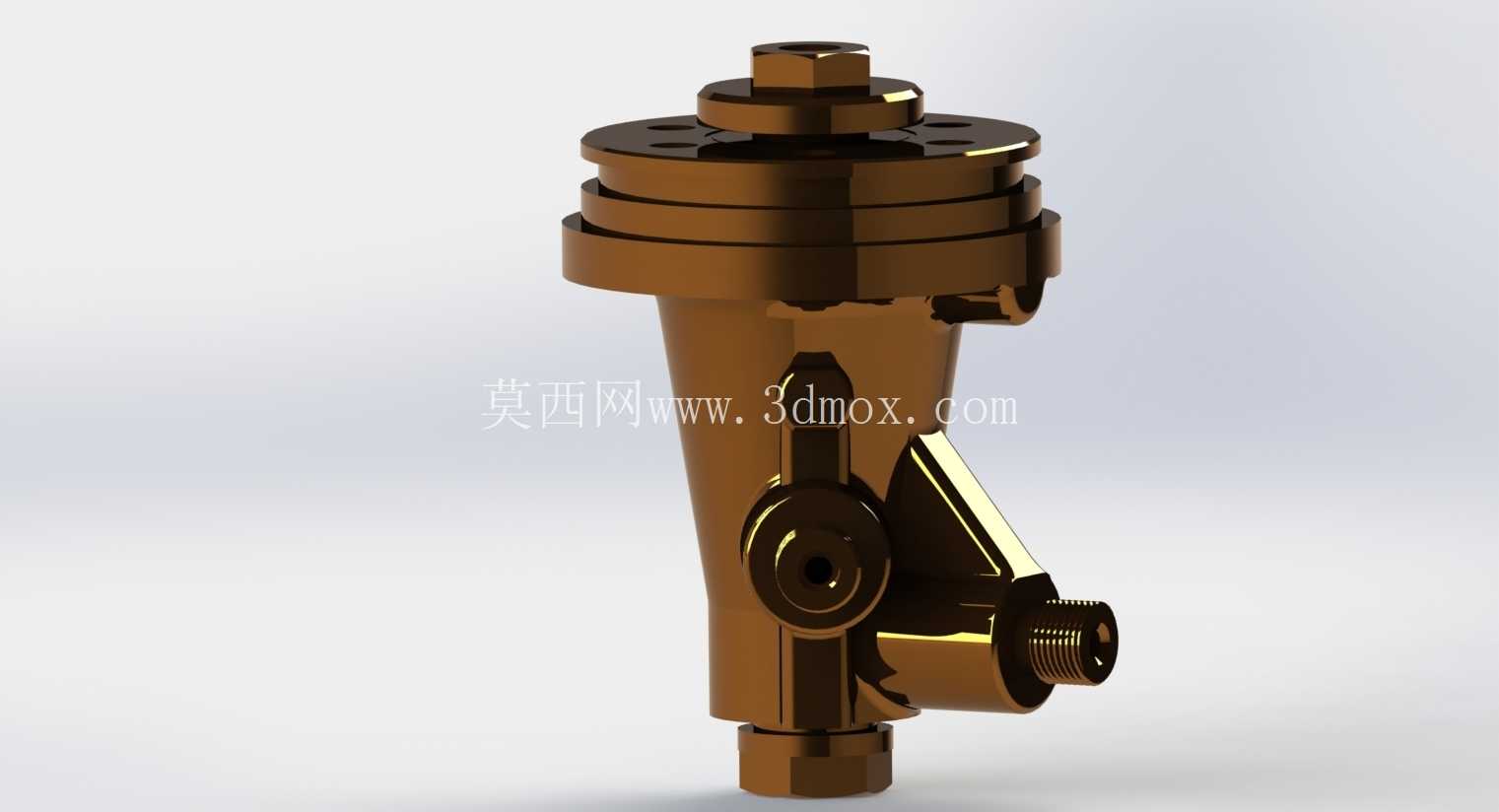

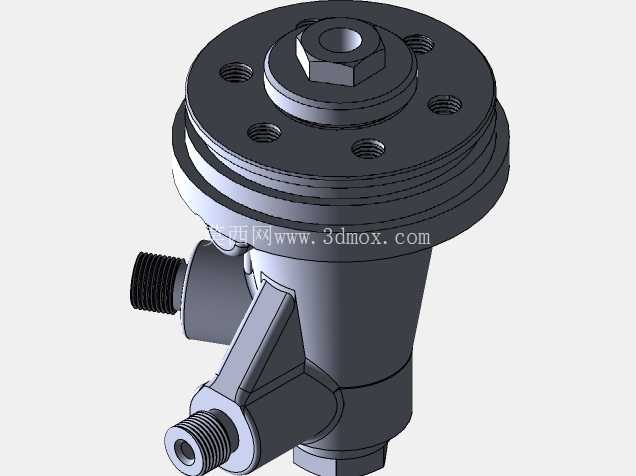

设计过程中首先要考虑的是安装边界的适配性，这款阀的顶部采用圆形法兰连接结构，法兰端面均匀分布多个螺栓安装孔，能够直接与容器壁或者管路法兰面对接，顶部的调节螺套结构用于调整弹簧预压缩量，以此适配不同的开启压力设定需求，调节完成后可通过锁紧螺母固定位置，避免运行过程中预紧力出现偏移。阀体的侧出口为外螺纹连接结构，可直接对接泄放管路，将排出的介质引导至安全回收区域或者放空位置，避免高压介质直接喷出引发安全隐患。阀体下部的整体式铸造成型结构，将进出口流道、阀座安装位、弹簧腔整合为一体，减少了分体式结构的密封连接点，降低了外泄漏的风险。

流道设计上采用了平滑过渡的转角结构，避免介质在90度转角位置出现涡流滞止区，减少介质流动过程中的压力损失，同时也避免了含杂质介质在阀腔内沉积卡滞阀瓣运动。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自对中性能，即使阀瓣在启闭过程中出现微小的径向偏移，也能在弹簧力的作用下自动贴合密封面，保证关闭状态下的密封可靠性，避免正常工作压力下出现介质内漏。弹簧腔的设计预留了足够的阀瓣行程空间，保证在额定泄放量下阀瓣不会出现顶死情况，同时腔壁上预留的微小通气孔能够平衡弹簧腔与外界的压力，避免阀瓣启闭过程中弹簧腔出现憋压或者真空，影响阀瓣的动作灵敏度。

安装尺寸方面，顶部法兰的螺栓孔分布圆直径、法兰厚度都匹配常规低压管路的法兰标准，侧出口的螺纹规格适配常用的低压流体输送管螺纹，整体安装高度控制在紧凑范围内，不会在转角位置占用过多的管路布置空间，对于空间受限的设备内部管路布局十分友好。实际选型过程中，需要根据管路的最大工作压力、额定泄放量、介质特性匹配对应的弹簧刚度，同时要注意安装位置要保证阀瓣的运动方向垂直于水平面，避免因阀瓣自重影响开启压力精度，泄放口的连接管路要保证足够的通径，避免泄放过程中出现背压过高导致阀门无法正常开启或者回座。

从结构可靠性角度出发，这款阀的所有运动部件都内置在阀体内部，外部没有裸露的运动连杆或者铰接结构，能够适应多粉尘、潮湿的工业安装环境，不需要额外加装防护外罩，日常维护仅需定期校验开启压力，检查密封面是否出现冲蚀磨损即可，维护成本较低。相比重锤式泄压阀，弹簧加载的结构整体体积更小，安装姿态的限制更少，不会因为设备振动出现重锤偏移导致压力设定值漂移的问题，更适合移动设备或者振动较大的工况场景使用。
