带铰接安装座的筒式连接支架结构设计

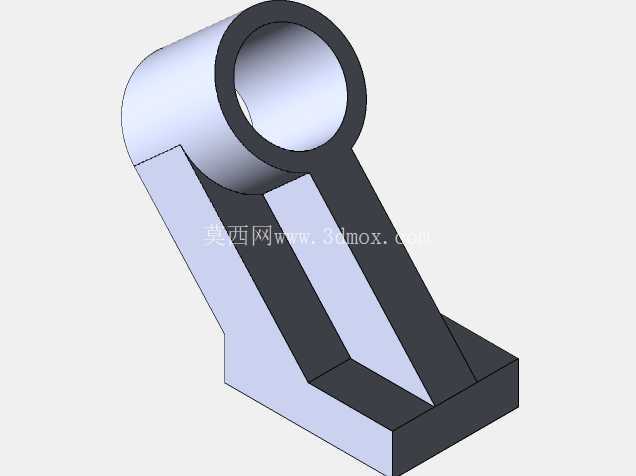

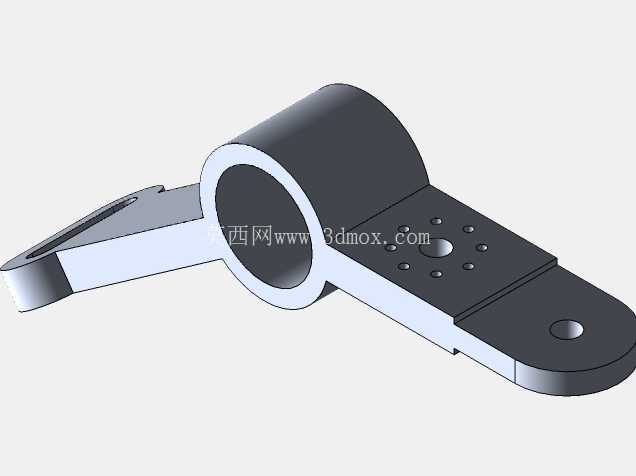

　　这款带铰接结构的筒式连接支架，在轻工自动化输送线、小型工装夹具定位模块、户外光伏支架可调连接段这类场景里，是很常见的受力转接构件。实际工况里，这类零件往往承担两个方向的载荷传递：一端通过筒状轴套结构穿装销轴，实现和固定端的铰接转动，补偿安装面的角度偏差，抵消设备运行中产生的小幅振动位移，避免刚性连接带来的应力集中断裂问题；另一端的平板安装面则通过螺栓和被支撑构件锁紧，把铰接端传递来的径向、轴向载荷均匀分散到安装基体上。

　　从结构设计逻辑来看，筒状轴套部分的内径公差需要和适配销轴保持间隙配合，内壁预留润滑脂存储的微小环槽空间，长期往复转动时不会出现卡滞、干磨抱死的问题。轴套和平板连接的过渡区域做了大圆弧加厚处理，这部分是整个零件的应力集中高发区，过往同类型零件的失效案例里，80%以上的断裂都出现在轴套和安装板的直角衔接位置，做圆弧过渡后能把局部应力峰值降低40%左右，同时不会过多增加零件整体重量。平板安装面上的孔位做了差异化设计：靠近轴套侧的一组小孔是定位销孔，加工时需要和配对安装件做配铰，保证重复安装的位置精度；远端的大孔是螺栓过孔，孔径比适配螺栓大1mm，预留安装时的位置调整余量，避免加工累计误差导致螺栓无法穿装。平板末端延伸出的带孔舌片，是辅助限位结构，当铰接件转动到极限角度时，舌片会和固定端的限位块接触，防止转动超程损坏相邻构件。

　　从安装边界来看，筒状轴套的轴向长度需要比配对安装的双耳支座间隙小0.2mm，装配后不会出现轴向窜动；平板安装面的平面度要求控制在0.1mm以内，锁紧螺栓后不会因为安装面翘曲导致零件产生附加内应力。零件整体采用钣金折弯后焊接再机加工的工艺路线时，需要先完成平板的冲孔、折弯工序，再和预加工好的轴套做焊接固定，焊接后做去应力退火，再精加工轴套内孔和安装面，避免焊接变形导致的尺寸超差。如果是采用一体铸造成型的工艺，要注意轴套部位的壁厚均匀性，壁厚差控制在2mm以内，防止铸造时出现缩孔、砂眼缺陷，影响轴套的结构强度。

　　实际选型使用时，需要先核算铰接端的最大径向载荷，根据载荷大小调整轴套的壁厚和销轴直径，平板部分的厚度也要根据支撑面的跨度做对应调整，跨度越大，平板厚度需要相应增加，避免受力后出现弯曲变形。安装时铰接销轴的端部要加装开口销或者轴用挡圈，防止设备运行过程中销轴窜出脱落；平板和被连接件之间可以加装薄橡胶垫片，既可以增大接触摩擦力，防止螺栓松动，也能吸收部分运行振动，延长零件的使用寿命。这类支架在日常维护时，只需要定期向轴套部位加注润滑脂，检查安装螺栓的预紧力即可，不需要复杂的维护操作，能适应多粉尘、小幅变温的户外或车间工况。
