管道对接焊接用可调式管焊接夹结构

在长距离管线铺设、工业管道预制、设备管路检修的现场作业场景里，管口组对的精度直接决定后续焊缝成型质量与管路长期运行的密封性，这类管焊接夹正是针对管口对接环节的对位偏差问题设计的专用夹紧工装，区别于车间内固定式组对台架，它可以直接在作业现场对两根待焊管道的对接端进行径向、周向的位置校准，不需要额外搭建大型组对工装，尤其适合野外管线施工、狭小空间内的管路改道作业，能大幅降低管口组对时的人工调整工作量。

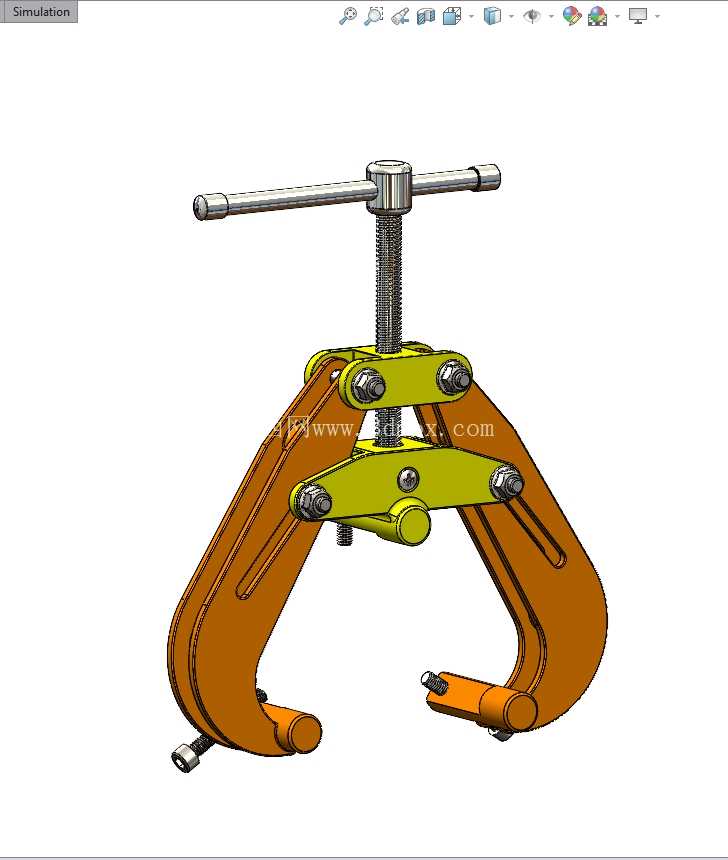

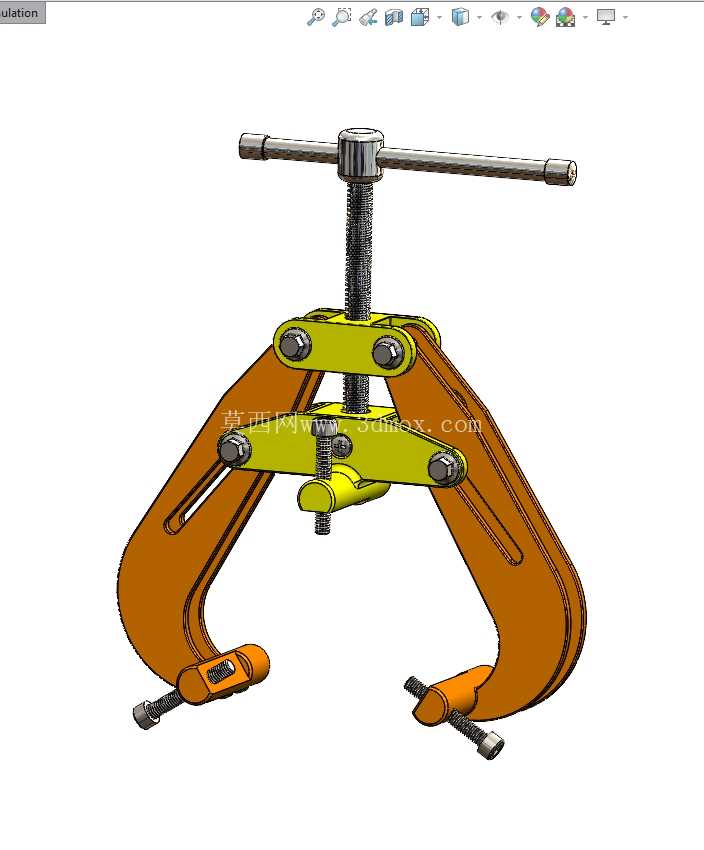

从功能实现逻辑来看，这套夹紧结构采用对称双抱爪的布局，顶部的T型旋杆连接梯形传动丝杠，转动旋杆时丝杠带动中部的联动铰座上下位移，铰座通过四根对称布置的铰接连杆带动两侧的C型抱爪同步收拢或张开，这种连杆同步机构能保证两侧抱爪的夹紧行程完全对称，避免单侧夹紧力过大导致管口出现错边偏差。两侧C型抱爪的下端各设置了一个可调式顶丝结构，顶丝端部带有防滑压头，当抱爪跨接在两根对接管道的接缝外侧时，先通过顶部丝杠收拢抱爪完成初步抱合，再分别调整两侧下端的顶丝，就能对两根管道的径向错位量进行微调，把管口错边量控制在焊接工艺允许的范围内，同时还能根据管壁厚度调整顶丝的伸出长度，适配一定范围内不同外径的管道对接作业。

设计过程中优先考虑了现场作业的操作便捷性，顶部的T型旋杆长度经过力矩匹配，不需要额外加接加力杆，单人徒手操作就能输出足够的夹紧力，避免工装过重增加现场搬运负担。铰接位置全部采用圆柱销加耐磨衬套的结构，反复开合使用时不会出现铰接点旷量，保证长期使用后的对位精度不会出现明显衰减。抱爪的主体轮廓采用大圆弧过渡的C型结构，开口尺寸覆盖常规中小管径的管道对接需求，作业时可以直接从管道径向卡入，不需要从管道端部穿套，对于已经铺设完成的管线中间段焊口检修，这种卡入式结构的适配性远优于套环式的对口器。

从安装边界与尺寸适配来看，这套工装收拢状态下的整体宽度可以满足小空间作业的操作需求，张开到最大行程时，抱爪的开口跨度能覆盖对应规格区间的管道外径，不需要更换配件就能完成同区间不同管径的管口组对。抱爪与管道接触的位置全部做了圆弧面适配，不会在夹紧过程中划伤管道外壁的防腐层，对于薄壁不锈钢管、镀锌管这类对外表防护有要求的管路，也能直接使用不会破坏管材表面。顶丝的行程预留了足够的调节余量，即使对接的两根管道存在轻微的椭圆度偏差，也能通过多点顶紧的方式把管口整圆，保证对接焊缝的间隙均匀一致，避免出现局部间隙过大导致的焊穿、未焊透缺陷。

实际作业过程中，这套工装夹紧后可以全程保持在焊口位置，不需要在点焊固定后拆除，焊接过程中工装本身的结构不会遮挡焊缝操作空间，焊工可以沿着管口周向完成整圈焊接作业，等焊缝完全冷却定型后再松开工装取下，能有效避免焊接过程中管口受焊接应力影响出现变形错位。相比传统的人工拉拽、撬棍对位的组对方式，这种机械夹紧的对口方式能把组对效率提升数倍，同时组对精度不受操作人员技能水平的影响，能稳定保证焊口的组对质量，减少后续焊缝返修的概率。结构上没有采用复杂的液压、气动元件，全部为纯机械结构，不需要外接动力源，在无供电的野外作业现场也能正常使用，日常维护只需要定期给铰接点、丝杠涂抹润滑脂，就能保证长期可靠使用，不会出现精密元件损坏导致的工装失效问题。
