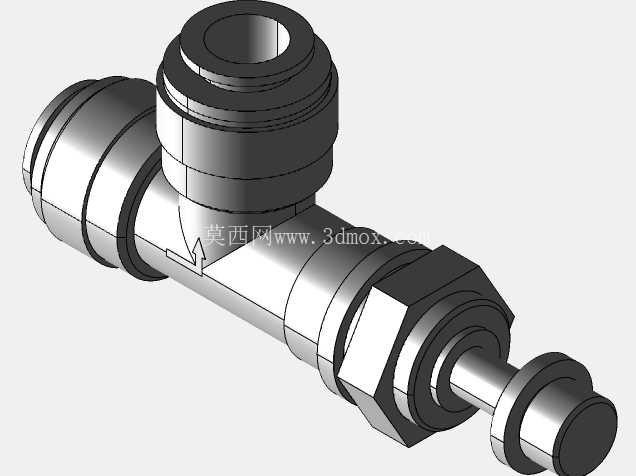

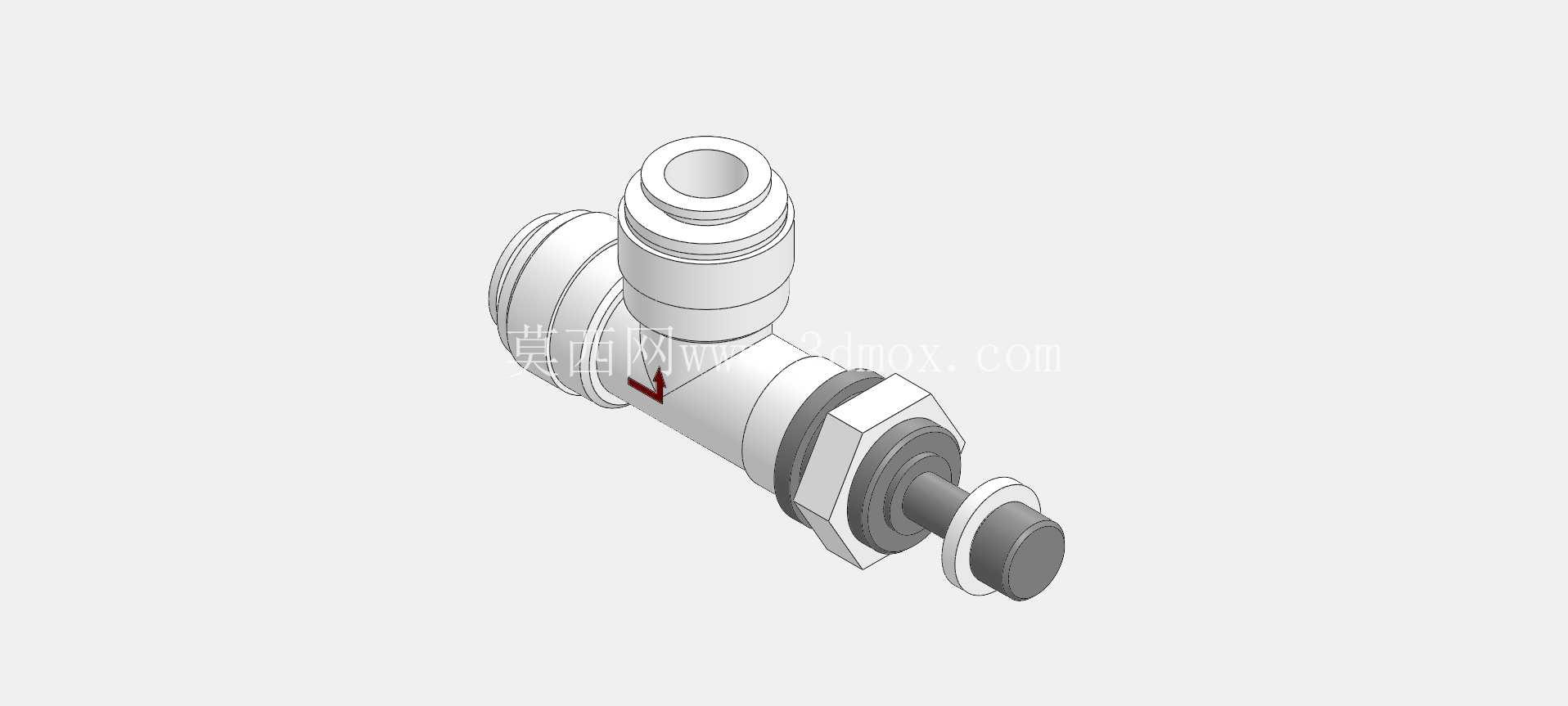

BCEU隔板控制阀弯头气动接头结构

这类带控制阀的隔板弯头接头，主要应用在气动设备的箱体穿板气路布局场景中，常见于自动化生产线的气动控制柜、小型气动执行单元的箱体布线、桌面型气动工装的气路接驳环节，用来在穿过设备面板、安装隔板的位置同时实现气路转向与通断控制，省去了单独加装截止阀和转接头的装配步骤，能有效压缩气路组件的安装空间，减少管路接驳点的泄漏风险。

从实际功能来看，接头一端为快插式接口，可直接对接标准外径的气动软管，无需额外套丝或使用卡套配件，插装后通过内部的弹性卡爪锁紧软管外壁，配合密封圈实现端面密封，日常维护时按压接口处的释放环即可快速拔出软管，拆装效率比传统螺纹接头高出不少。弯头侧的90度转向结构，能让穿板后的管路沿面板平面排布，避免软管垂直于面板突出过长造成的磕碰、干涉问题，尤其适合设备内部安装空间局促、管路需要沿壁走线的布局场景。中间的隔板安装结构自带锁紧螺母与密封垫片，穿过面板上的预制安装孔后拧紧螺母即可完成接头在面板上的固定，密封垫片能同时起到防尘、防溅的作用，适配有一定防护要求的设备外壳安装需求。尾部的调节端可实现气路的通断控制，在设备维护、支路调试时无需关闭总气路，仅操作该端即可切断对应支路的气源，降低调试过程中的气源损耗，也避免了反复插拔软管造成的密封件磨损。

设计过程中首先要匹配常用气动软管的外径规格，快插端的内孔尺寸、卡爪的开合行程都要对应适配的软管公差范围，保证插装后既不会出现软管脱落，也不会因为卡爪过紧损伤软管外壁。90度弯头的内部流道做了圆弧过渡处理，避免直角转折造成的气阻过大问题，减少压缩空气流经接头时的压力损失，保证下游气动元件的供气压力稳定。隔板安装段的螺纹长度要适配常见的设备板材厚度范围，锁紧螺母的外径设计要兼顾拧紧操作的便利性与面板开孔的尺寸控制，避免开孔过大影响面板结构强度。尾部控制阀的操作端做了滚花防滑处理，即使带劳保手套操作也能顺利拧动，阀杆的密封采用双O型圈结构，长期往复操作也不会出现漏气问题。

安装边界方面，这类接头在面板上的开孔直径需匹配安装段的外径，开孔边缘要做去毛刺处理，避免毛刺划破密封垫片造成防护失效；接头安装后，快插端的轴向预留空间要满足软管插装、拆卸时的操作距离，至少要留出等于软管外径1.5倍的操作空间，方便按压释放环更换软管；弯头转向侧的管路排布要避开设备内部的运动部件，软管弯曲半径不能小于软管本身的最小允许弯曲半径，避免长期弯折造成软管折损、气路堵塞。在多组接头并排安装在同一块面板上时，相邻接头的中心距要考虑扳手操作螺母的空间，同时预留软管插装后的排布间隙，避免多根软管互相挤压造成干涉。

从结构可靠性角度，接头的主体材质通常采用轻量化的工程塑料搭配金属嵌件，既保证整体结构的强度，又能降低整体重量，不会在面板上造成过大的负重；内部的密封件采用耐油橡胶材质，可适配常规压缩空气中含有的少量油雾，延长密封件的使用寿命；卡爪采用不锈钢材质，长期使用不会出现锈蚀，保证锁紧力的稳定，即使在有一定湿度的车间环境中也能可靠工作。在气路设计选型时，需要根据支路的工作压力、流量需求选择对应通径的接头规格，避免通径过小造成气路流量不足，影响执行元件的动作响应速度。
