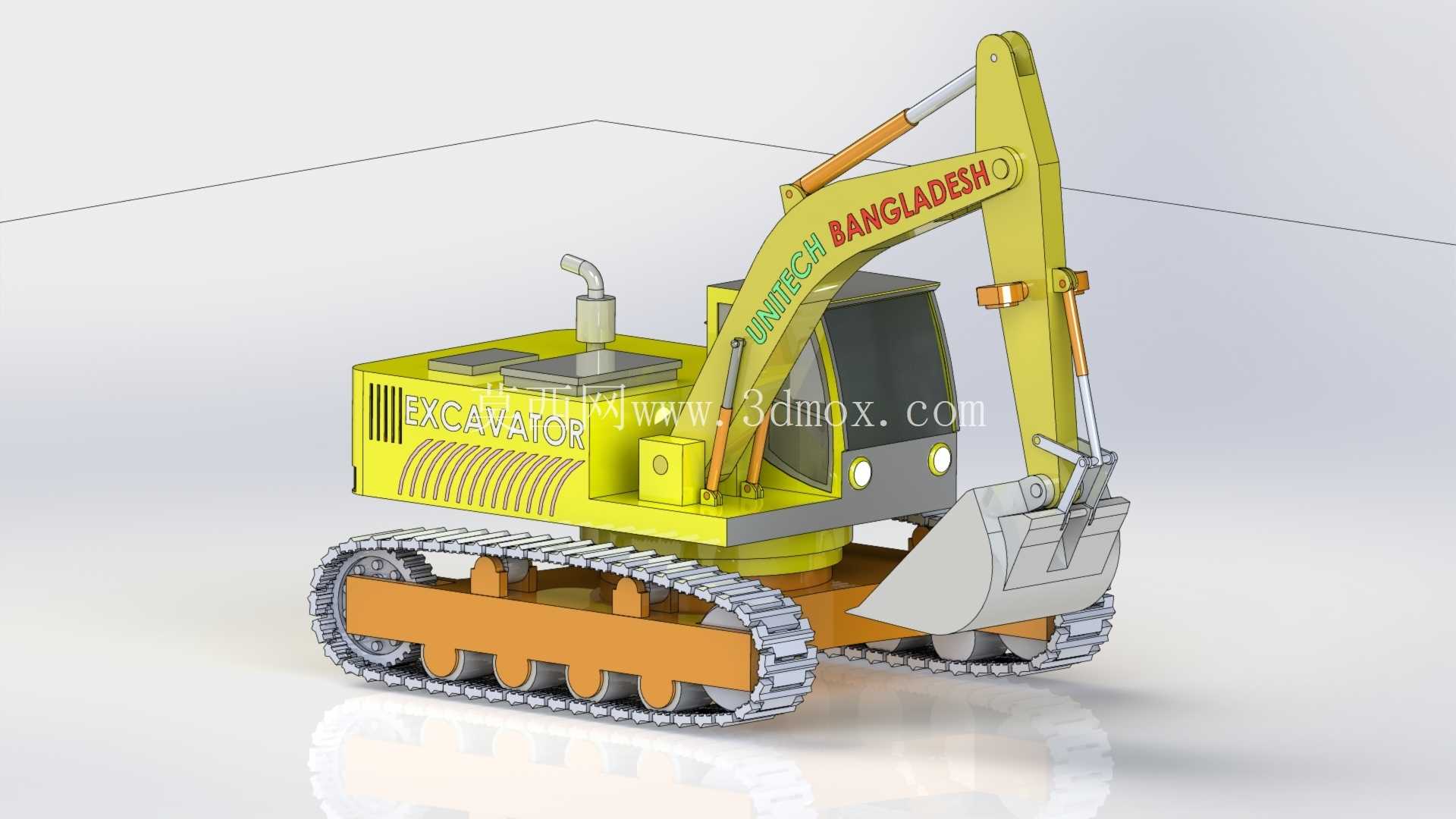

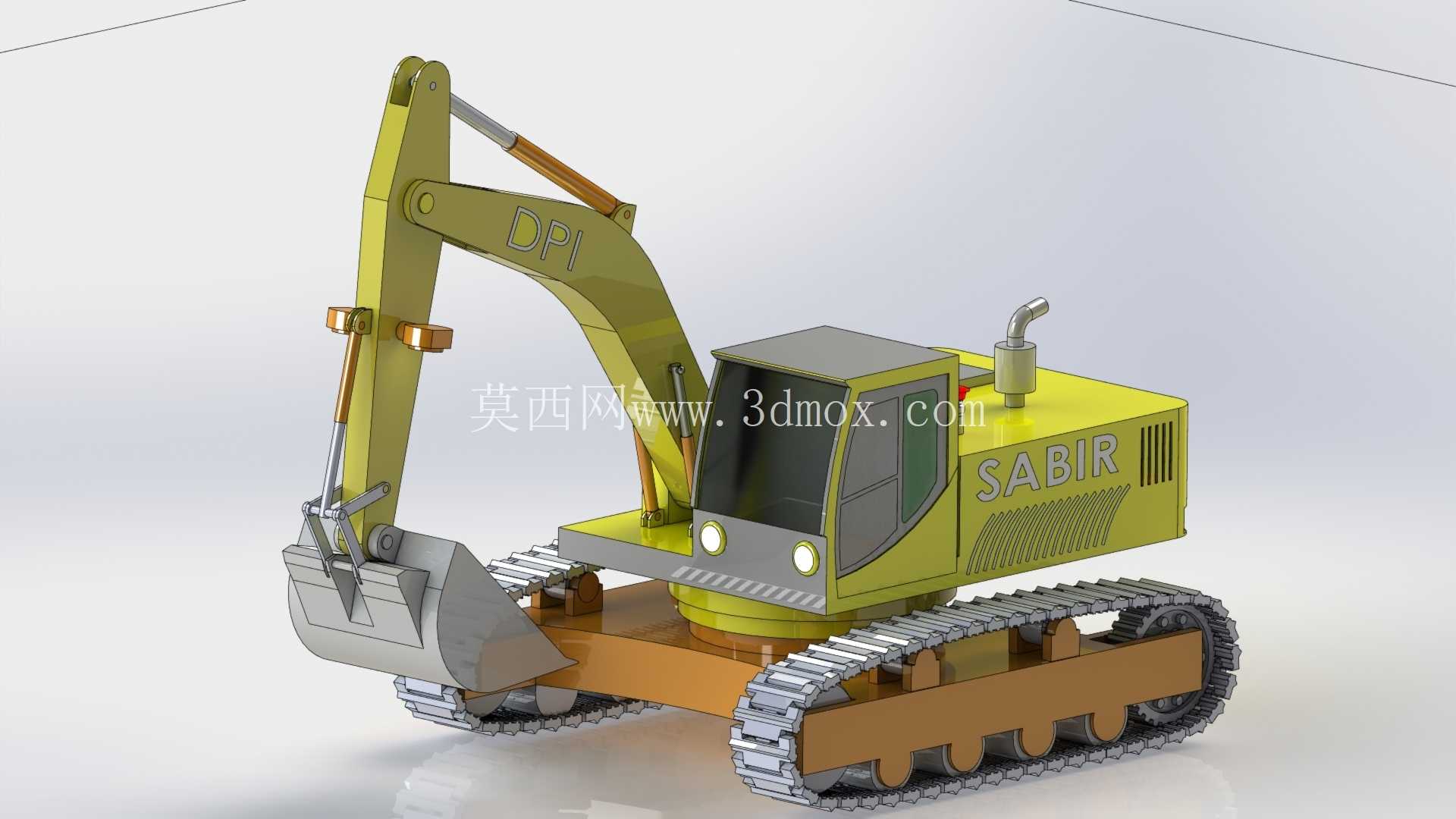

履带式液压挖掘机械三维结构设计

这款履带式挖掘设备的三维结构，完全参照中小型通用液压挖掘机的实机参数搭建，可直接用于工程场景的虚拟推演、作业动画制作以及结构教学演示。从实际工程应用来看，这类10吨级左右的履带挖掘机，是市政管线施工、小型土方转运、农田水利改造、厂区场地平整场景里的核心作业设备，相比轮式挖掘设备，它的接地比压更低，在泥泞、松软的未硬化场地作业时不会出现陷车问题，履带板的抓地设计能让设备在30度以内的坡地稳定停靠作业，适配绝大多数非硬化作业面的施工需求。

从功能结构拆分来看，整个模型完整还原了实机的四大核心模块：行走底盘部分做了分体式履带板建模，每节履带板的销接间隙、支重轮的排布、托链轮的限位结构、导向轮的张紧调节位都做了1:1的结构还原，底盘上部的回转支承连接位预留了标准的安装法兰接口，和上部转台的连接边界完全匹配通用液压挖掘机的安装尺寸，回转支承的内齿圈结构也做了细节还原，可直接用于回转驱动的运动仿真。上部转台部分覆盖了动力舱、驾驶室、液压油箱、散热系统的布局，动力舱的排烟管、散热格栅的开孔尺寸都参照实车做了等比例缩放，驾驶室的观察窗视野范围、操作位的预留空间都符合人机工程的实际要求，不会出现结构干涉的问题。

工作装置部分是整个模型的核心，动臂、斗杆、铲斗的铰接点位置完全按照真实挖掘力的力臂比例设计，三个铰接点的液压油缸安装位都预留了标准的销轴连接接口，可直接导入运动仿真模块做挖掘动作的轨迹模拟，铲斗的斗齿角度、侧刃的切削角度都参照土方作业的实际需求设计，切削角保持在35度到40度之间，能保证铲斗切入土层时的阻力最小，斗杆的弯折角度也做了优化，最大挖掘深度可达到设备自身高度的1.2倍，最大卸料高度满足普通自卸卡车的装料高度要求，完全覆盖常规土方作业的动作范围。

设计过程中特意规避了很多三维建模常见的结构干涉问题，比如动臂抬升到最高位置时和驾驶室顶部的安全间隙、转台回转时和履带尾部的碰撞边界、铲斗收回到最靠近机体位置时和前部履带的安全距离都做了反复校核，所有运动部件的行程范围内都预留了不小于20mm的安全间隙，完全符合真实设备的设计规范。从外形安装边界来看，整个设备的长宽高比例协调，运输状态下的总宽度控制在2.5米以内，满足普通平板拖车的道路运输宽度要求，尾部回转半径控制在2米以内，在狭小场地作业时不会出现尾部碰撞周边障碍物的问题，适配城市狭窄巷道、小区内部施工等受限空间的作业需求。

模型的外观细节也兼顾了工程演示的需求，机身的防滑爬梯位置、驾驶室的扶手、上部转台的检修盖板位置都做了对应建模，可直接用于设备操作培训的可视化演示，液压管路的排布也沿着动臂、斗杆的内侧走线，完全符合实机的管路防护设计，避免作业过程中管路被落石砸损。对于结构设计从业者来说，这个模型可以直接作为同类挖掘设备设计的参考蓝本，铰接点的位置参数、底盘的配重比例、工作装置的力臂配比都经过了仿真校核，不需要再做大幅度的结构调整就可以衍生出不同吨位级别的挖掘设备改型；对于做虚拟仿真、动画演示的从业者来说，模型的分层结构清晰，所有部件都做了独立分组，可直接赋予材质做渲染输出，不需要再做额外的结构拆分。
