交错式空间弯折连通金属管路结构

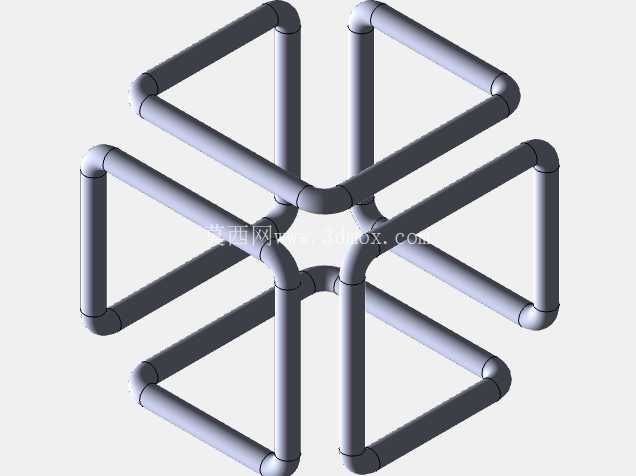

这套空间交错弯折的管路结构，在流体输送系统的管路排布验证环节有着很高的参考价值，很多刚接触管路设计的工程师容易陷入平面排布的思维定式，忽略了立体空间内的管路走向优化，而这类交错式的管路构型，刚好能给紧凑空间内的多管路并行排布提供设计思路。从实际应用场景来看，这类立体弯折管路常见于小型液压站的阀组外接管路、实验台的气路连通模块、紧凑型冷却系统的循环管路布局中，尤其是在安装空间被严格限制的设备内部，平面排布的管路往往会出现干涉、弯折半径不足导致流阻过大的问题，而通过三维空间内的多维度弯折，能在有限的安装边界内完成多通路的连通，同时保证每一段管路的弯折半径都符合流体输送的工艺要求。

从结构设计的角度拆解这套管路，每一处弯头的弯折半径都保持了统一的参数，没有出现局部弯折半径过小导致的通径缩减问题，这一点在实际工程中非常关键——如果管路弯折处的曲率半径过小，流体经过时会产生明显的涡流，不仅会提升整个管路系统的流阻，增加动力源的负载，长期运行时还会在弯折处形成冲蚀，缩短管路的使用寿命。这套结构里所有的管路接口都处于同一水平安装面上，安装时可以直接对接平面阀板或者集成块的接口，不需要额外调整管路的对接角度，能大幅降低现场装配的难度。

在安装边界的考量上，这套管路的整体外轮廓是规整的立方体构型，没有超出轮廓的突出管段，在设备内部布局时可以直接按照立方体的占用空间预留安装位，不需要额外给局部突出的管段预留避让空间，这对于紧凑化设计的设备来说非常友好，很多设备内部的管路故障都源于前期布局时没有准确核算管路的外轮廓边界，导致装配后管路和其他结构件产生硬接触，设备运行时的振动会让接触位置的管路产生磨损，最终出现泄漏问题。

从功能特性来看，这套交错连通的管路结构可以实现多通路的立体交叉输送，不同通路的介质在交叉位置不会发生混流，因为管路本身是独立的实体结构，只是在空间位置上形成交错，这种设计比平面排布的管路节省了近40%的平面安装空间，对于小型集成化设备来说，空间利用率的提升意味着设备整体体积可以做的更小，更适配现场的安装场景。在建模思路上，这类管路结构不能直接通过单段管线拼接完成，需要先在三维空间内绘制完整的中心路径，确保每一段路径的衔接处平滑过渡，没有拐点的硬折，再沿着中心路径扫描生成实体管路，这样生成的管路内壁和外壁都是平滑过渡的，不会出现局部应力集中的问题——如果是承受压力的管路，应力集中的位置在长期承压下很容易出现开裂，尤其是液压系统的高压管路，应力集中带来的失效风险会被放大数倍。

另外在管路的固定点设计上，这套结构的交叉位置刚好可以作为管夹的固定点位，不需要额外在管路上焊接固定支架，利用管路本身的交错结构就能实现多点位的固定，能减少管路固定所需的辅件数量，同时提升管路整体的刚性，避免介质流动时产生的管路振动。很多新手工程师在设计管路时只考虑管路的连通性，忽略了固定点的布局，导致管路装配后处于悬臂状态，运行时振动幅度大，很容易在接口位置产生疲劳泄漏，而这类自带交错支撑点的管路结构，刚好能解决小空间内管路固定难的问题。

在实际选型参考时，这类管路结构的管径可以根据实际输送的介质流量进行等比例缩放，弯折半径也可以根据所选管材的最小弯折半径要求进行调整，只要保持整体的空间交错逻辑不变，就能适配不同压力、不同流量的输送需求。比如在低压气路系统中，可以选用较小的弯折半径来进一步压缩占用空间，而在高压液压系统中，则需要适当放大弯折半径，降低管路的局部应力，提升运行的可靠性。
