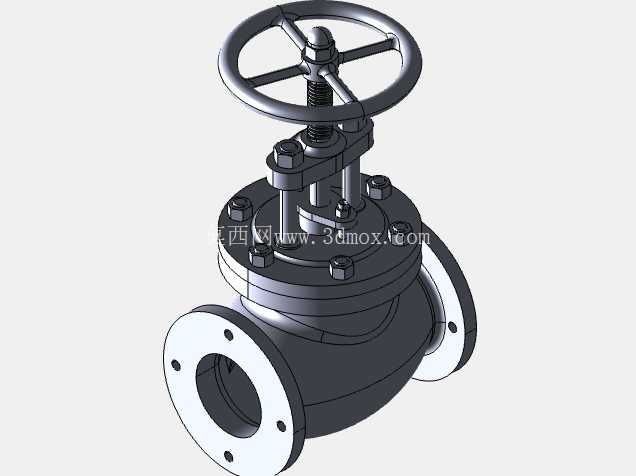

明杆法兰式截止阀工业结构三维设计

在民用建筑给排水、市政燃气管网、工业工艺流体输送系统里，截止阀是承担管路通断、流量调节功能的核心控制部件，这款明杆结构的法兰连接截止阀，建模过程完全参照通用管路阀门的工程设计规范还原，所有结构细节都对应实际加工装配的工艺要求。从实际应用场景来看，这类截止阀普遍适配公称压力在中低压区间的水、蒸汽、非腐蚀性燃气等介质管路，在住宅入户给水立管、商用建筑消防给水支路、工厂车间循环水系统、中小型燃气调压站出站管段上都有大量应用，相比闸阀它的调节精度更高，相比球阀它的节流密封面抗冲蚀性能更好，适合需要频繁调节开度、长期带压运行的管路工况。

建模时首先确定的是安装边界尺寸，法兰连接端的螺栓孔分布、密封面凸台高度完全匹配对应公称通径的管路法兰标准，安装时不需要额外加工转接件，可直接与同标准的管路法兰配对，阀杆的升降行程经过严格校核，当手轮顺时针旋转至全关位置时，阀瓣密封面能完全贴合阀座密封面，实现零泄漏截断，逆时针旋转至全开位置时，阀瓣完全抬升至阀腔流道上方，不会对介质流动造成额外截流，压损控制在管路设计允许范围内。

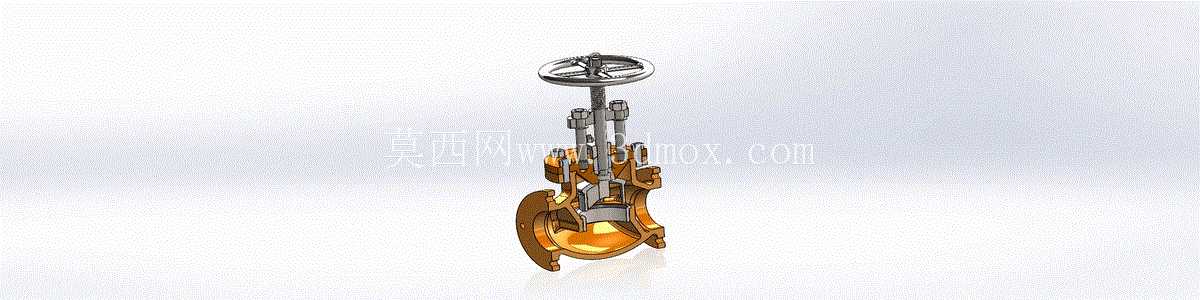

结构设计上采用明杆布局，阀杆的螺纹段位于阀盖上方的填料函区域，不直接接触管路内的输送介质，能避免介质中的杂质、腐蚀性成分磨损阀杆螺纹，大幅延长操作寿命，同时操作人员可以直接通过阀杆伸出的高度判断阀门当前的开度状态，不需要额外加装开度指示装置。手轮采用轮辐式结构，直径经过力矩核算，普通操作人员不需要借助加力杆就能完成全行程开关操作，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期操作不会出现打滑松脱。阀体部分采用直流式流道设计，介质进出方向的流道做了圆弧过渡，相比直角式截止阀能降低30%左右的流动阻力，减少管路输送过程中的能耗损失，阀瓣与阀杆采用活动连接结构，关闭过程中阀瓣可以微量偏转自适应贴合阀座密封面，避免因为加工同轴度误差导致密封面偏磨泄漏。填料函部分设计了多层填料压盖结构，通过均匀拧紧压盖螺栓就能压缩填料实现阀杆处的动密封，长期运行出现填料磨损泄漏时，可以在带压状态下适当拧紧压盖螺栓消除泄漏，不需要停机拆解阀门，大幅降低运维成本。

建模过程中对所有配合间隙都做了工程化还原，比如阀杆与填料函的配合间隙、阀瓣导向筋与阀腔导向槽的配合间隙、手轮与阀杆的配合公差都参照机械设计手册的推荐值设置，既保证活动部件动作顺畅无卡滞，又不会因为间隙过大出现晃动偏磨。阀体的壁厚根据公称压力对应的强度要求计算设置，能承受额定压力下的长期运行载荷，法兰端的密封水线、螺栓孔倒角、铸件拔模斜度等工艺细节都完整还原，模型可以直接用于虚拟装配校核、管路系统布局仿真、生产工艺参考等场景，结构设计人员可以直接在此基础上调整通径、压力等级参数，快速衍生出适配不同工况的同系列截止阀模型，不需要从零开始搭建基础结构。
