锥形顶储罐用80x150泡沫产生装置结构设计

　　在石油化工、仓储物流领域的常压立式储罐区，锥形顶储罐是储存轻质油品、醇类等易挥发可燃液体的常用设施，这类储罐一旦发生密封圈或液面火情，低倍数泡沫灭火系统是核心扑救手段，而泡沫制造器作为泡沫混合液吸入空气形成灭火泡沫的关键终端部件，其安装适配性、发泡效率直接决定初期火情的控制效果。这款适配锥形顶储罐的80x150规格泡沫制造器，在结构设计阶段就充分考虑了锥顶储罐的罐壁弧度、安装空间限制，以及泡沫喷射的覆盖角度要求，避免常规立式泡沫产生器在锥顶安装时出现的泡沫流挂、喷射死角问题。

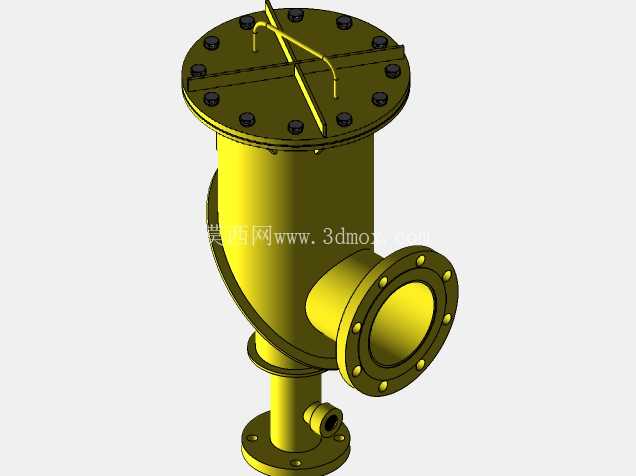

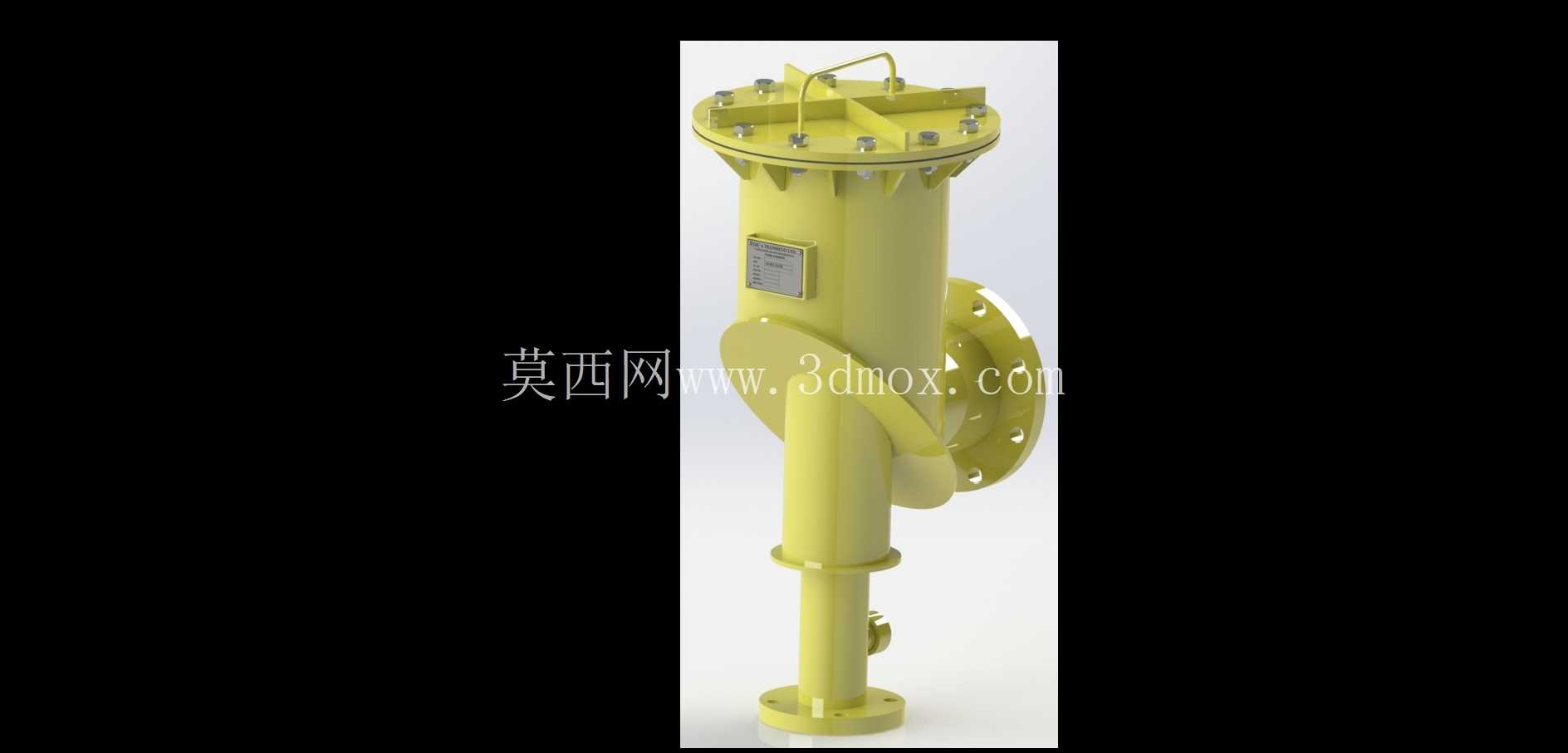

　　从结构布局来看，设备整体采用立式长筒结构，主体筒体采用等径直段设计，顶部设置快开式检修法兰盖，法兰盖上预留的提手结构方便日常运维时快速开盖检查内部发泡网、密封玻璃片的完好状态，无需额外吊装工具即可完成单人检修作业，适配储罐区高空作业的操作条件。筒体侧面设置的倾斜式混合液入口法兰，采用偏心变径结构与主筒体连接，入口轴线与主筒体轴线呈固定夹角，既保证泡沫混合液进入筒体时能形成稳定的旋流状态，充分卷吸入口处的空气完成发泡，又能让形成的泡沫顺着筒体下部的导流段平稳流向罐壁内侧的泡沫导流板，避免泡沫在筒体内形成涡流堵塞。

　　设备底部的出口法兰与罐壁预留的安装接口直接对接，法兰密封面采用突面结构，配套耐油橡胶垫片即可满足常压储罐的密封要求，安装时无需额外调整角度，入口法兰的朝向可根据罐区泡沫管线的排布方向在安装时旋转调整，适配不同管线走向的现场安装需求。在功能设计上，筒体内腔设置的多层不锈钢发泡网采用梯度孔径排布，靠近混合液入口侧的网孔孔径较大，用于初步切割混合液流形成初始气泡，靠近出口侧的网孔孔径较小，用于细化泡沫粒径，提升泡沫的稳定性与抗烧性能，发泡网组件采用卡槽式固定结构，更换时无需拆卸整个设备，仅需打开顶部法兰盖即可抽出更换，大幅降低运维成本。筒体侧面设置的铭牌安装位采用嵌入式结构，避免户外长期使用时铭牌被磕碰脱落，筒体下部预留的小口径接口用于日常排放筒体内的积存凝液，防止冬季低温环境下凝液结冰堵塞设备通道。从安装边界来看，设备主筒体直径、总高度均适配80x150规格对应的储罐罐壁安装开孔尺寸，安装时仅需在锥顶下部的罐壁指定高度位置预留对应尺寸的法兰接口，设备整体重量控制在单人可借助简易吊装工具完成安装的范围内，无需动用大型吊装设备，特别适合在役储罐的消防系统改造项目。

　　设备的泡沫出口流速、发泡倍数均经过流道优化设计，保证输出的泡沫可以顺着罐壁平缓流淌至着火液面，不会因为流速过高冲击液面造成可燃液体飞溅，扩大火情范围，同时倾斜式入口的设计可以避免泡沫混合液中的杂质在筒体内沉积，长期使用也不会出现流道堵塞的问题。在三维建模过程中，所有法兰连接尺寸、密封面结构、螺栓孔排布均严格遵循现行消防设备与储罐附件的相关标准，每个部件的配合公差都经过装配校验，比如顶部法兰盖与筒体法兰的螺栓孔同轴度、发泡网卡槽与筒体内壁的配合间隙、入口法兰与连接管线的对接尺寸，都可以直接用于生产加工的图纸输出，也可以直接导入储罐区的整体三维布局模型中，完成消防系统的碰撞检查与管线排布优化，减少现场安装时的管线修改工作量。
