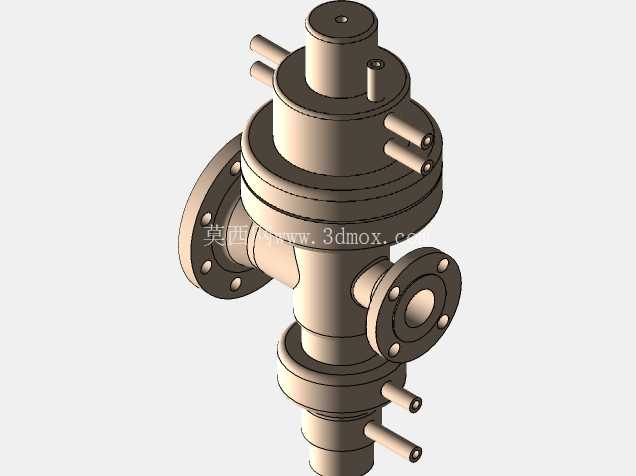

RMG402燃气压力调节器结构设计

在城镇燃气输配管网、工业厂区燃气供应系统、区域调压站的工艺设计中，入口2英寸、出口4英寸规格的RMG402燃气压力调节器，是承担下游供气压力稳定输出的核心管路设备，这类设备的三维建模精度，直接影响后续管路布局、安装预留、运维操作空间校核的准确性。从实际工程应用场景来看，这类调压器通常安装在调压柜、露天调压撬或者厂区燃气入口管段处，上游衔接高压或中压燃气来气管路，下游对接厂区供气干管或者区域低压输配管网，核心作用是将上游波动的燃气压力，稳定调节至下游管网允许的工作压力范围，避免压力过高损坏下游燃气具、工业燃烧设备，或是压力过低导致供气不足、燃烧工况恶化的问题。

从功能特性来看，该型调压器采用直接作用式结合内置平衡机构的结构设计，阀体上的多组小口径接口分别对应取压、指挥器连接、放散以及安全切断的控制气路，建模过程中需要严格还原各接口的相对位置、螺纹规格以及伸出长度，避免后续管路装配时出现干涉。不同于普通小口径家用调压器，该规格调压器进出口采用法兰连接结构，入口侧法兰通径对应2英寸管螺纹匹配的法兰标准，出口侧法兰通径放大至4英寸，这种进出口异径设计是为了匹配调压后气体体积膨胀、流速降低的流道需求，降低出口段的气流阻力与噪音，建模时需要注意两侧法兰的螺栓孔分布圆直径、螺栓孔数量、密封面形式完全匹配对应压力等级的法兰标准，不能出现孔位错位、密封面尺寸偏差的问题，否则现场安装时无法与管路法兰配对。

设计思路上，该调压器的整体结构采用立式同轴布局，主阀体为上下分段式铸造结构，中间通过法兰螺栓连接，内部集成阀芯、阀座、平衡膜片、调压弹簧组件，顶部的调节端盖用于设定下游输出压力值，侧面的小口径法兰接口对应安全切断阀的控制腔或者旁通取压口。建模时需要重点关注阀体的流道过渡设计，入口侧的流道从2英寸通径逐步扩张至阀腔内部，经过阀芯节流后再平滑过渡到4英寸的出口通径，避免流道出现直角突变导致的局部涡流，减少气流冲刷带来的阀体磨损与运行噪音。设备的安装边界需要重点校核：立式安装时阀体顶部的调节机构需要预留至少200mm的操作空间，用于日常调压操作、弹簧更换维护；两侧法兰的对接管路需要设置独立的管架支撑，不能将管路重量直接作用在调压器阀体上，避免长期受力导致阀体变形、密封面泄漏；阀体侧面的各个小口径控制接口，需要预留足够的空间连接导压管，导压管的弯曲半径不能过小，避免出现气路堵塞的问题。

从结构细节来看，阀体上的各个凸台、加强筋的位置完全按照铸造工艺要求设计，既保证阀体在1.6MPa额定工作压力下的结构强度，又尽可能降低阀体自重，减少材料成本。建模过程中对所有配合面的公差预留需要符合燃气设备的密封要求，法兰密封面的粗糙度、阀芯与阀座的配合间隙、膜片安装位置的同轴度，都需要在三维模型中体现对应的设计基准，方便后续出工程图时标注形位公差。在实际选型应用中，该型调压器通常配套进出口切断阀、过滤器、放散管组成调压撬整体供货，三维建模时可以直接将该模型嵌入调压撬的整体装配体中，校核各个配套阀门、管道与调压器之间的安装间隙，避免现场安装时出现操作空间不足、部件碰撞的问题。对于燃气系统设计人员来说，精准的三维模型可以直接用于管路应力分析，模拟不同工作压力下阀体的受力变形情况，验证支撑点设置的合理性，提前规避运行过程中因为应力集中导致的焊缝开裂、法兰泄漏等安全隐患。
