手动对夹式蝶阀三维结构设计

在民用给排水、暖通空调循环水、低压化工流体输送、小型工艺管路改造等场景里，手动蝶阀是成本控制优先、操作频次不高的管段上最常见的通断控制部件，这款对夹式手动蝶阀的结构设计完全贴合这类场景的实际使用需求，没有冗余的功能堆砌，所有结构都围绕安装便捷、操作可靠、密封稳定三个核心诉求展开。

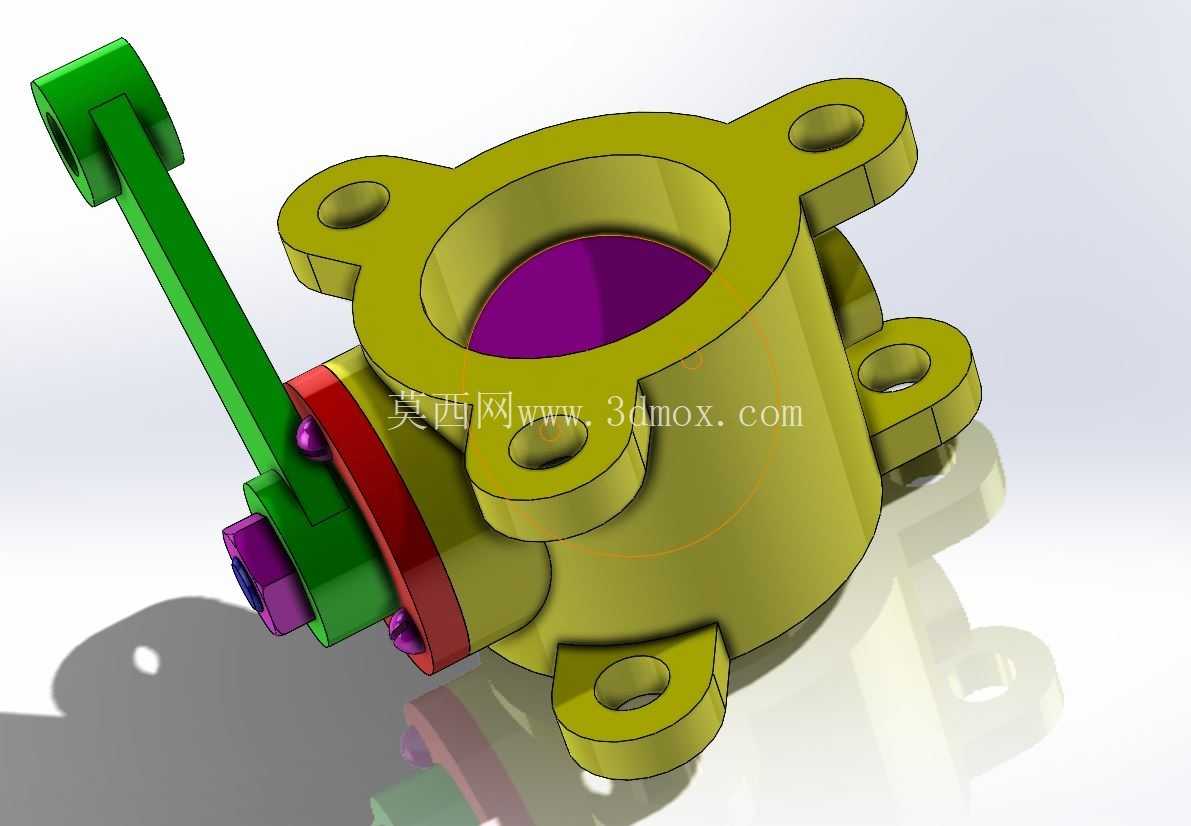

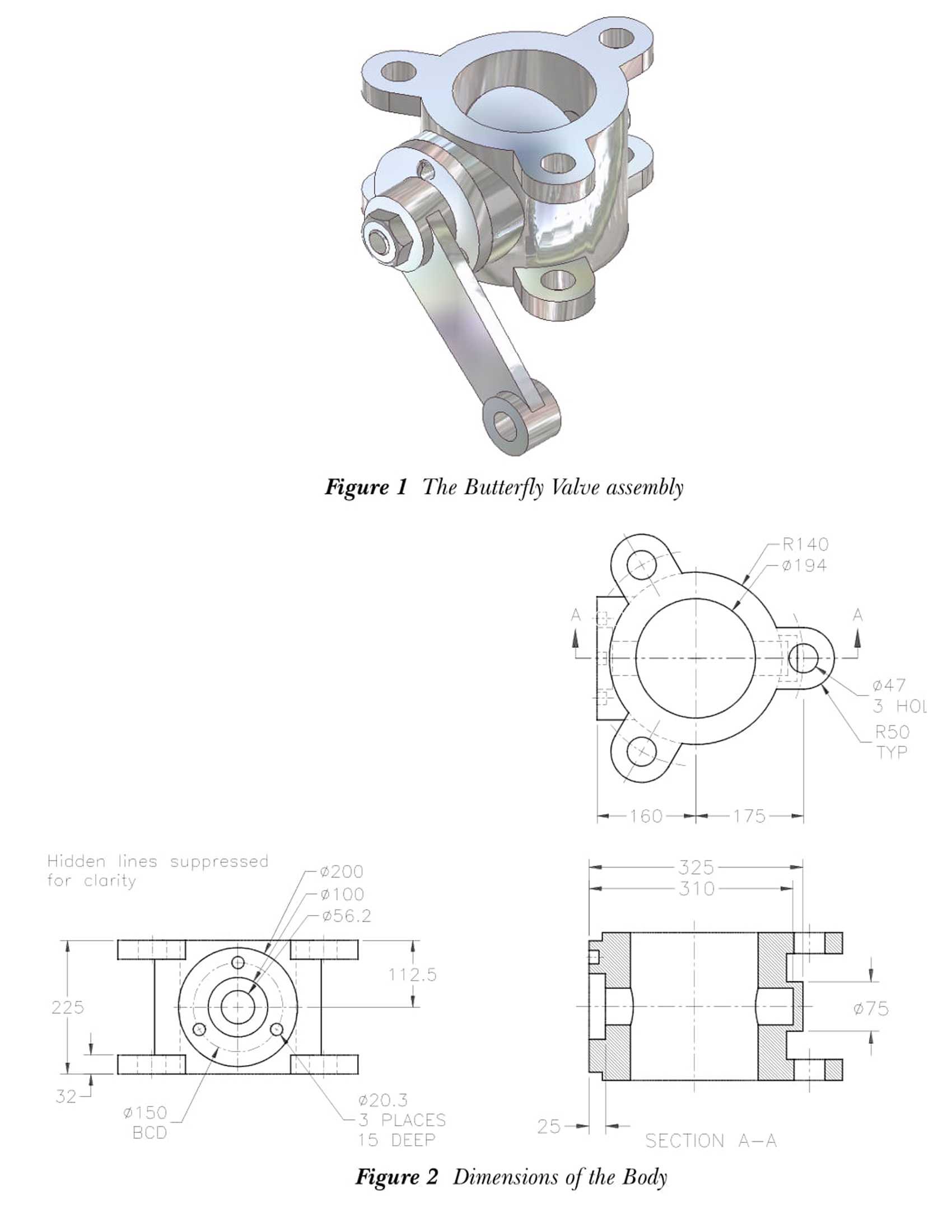

从实际安装边界来看，这款蝶阀采用对夹式连接结构，阀体周向均匀布置四个带安装通孔的凸耳，安装时不需要在阀体两端加工法兰密封面，直接将阀体夹在两端管路的配对法兰之间，穿入连接螺栓紧固即可完成固定，相比法兰式蝶阀能缩短30%左右的轴向安装尺寸，对于空间局促的管井、设备旁侧支管排布场景非常友好，安装时不需要额外预留法兰对接的轴向操作空间，四个凸耳的安装孔位置匹配常规低压管路的法兰螺栓孔距，适配DN50到DN80区间的常用通径管段，安装时只要保证两端法兰密封面与阀体端面的同轴度，穿入螺栓后对角均匀紧固，就能避免密封面偏压导致的泄漏问题。

操作端采用直柄式手动杠杆结构，手柄直接与阀杆上端刚性连接，没有额外的减速传动结构，扳动手柄时阀杆会直接带动阀腔内的蝶板做90度回转，手柄扳动到与管路轴线平行位置时阀门全开，蝶板与流道方向平行，流阻系数仅为0.2左右，几乎不会对管内流体造成额外的压力损失，适合对管路压降有要求的循环水系统；当手柄扳动到与管路轴线垂直位置时阀门全关，蝶板外圈的密封胶圈与阀体内壁的密封面完全贴合，能实现低压工况下的零泄漏截断。手柄长度经过力矩匹配设计，普通操作人员不需要借助加力杆，仅靠手部力量就能完成额定压力下的启闭操作，手柄端部做了防滑的通孔设计，必要时可以穿入加力杆应对长期未操作导致的阀杆卡涩问题，同时手柄上可以加装位置标识牌，方便巡检人员快速判断阀门的开关状态。

密封结构采用软密封设计，蝶板外圈包覆耐油橡胶密封圈，密封圈通过压板固定在蝶板边缘，磨损后可以单独拆卸更换，不需要整体更换蝶板或者阀体，大幅降低后期维护成本。阀杆与阀体的配合位置设置了轴封结构，采用填料压盖压紧密封填料，避免阀杆转动位置出现外漏，填料压盖通过两个内六角螺栓固定，后期出现轴封泄漏时只需要均匀拧紧压盖螺栓就能补偿填料的磨损量，不需要拆解阀门整体结构。阀体采用流线型的流道设计，内壁没有明显的凸起或者直角结构，流体通过时不会形成局部涡流，既能降低流阻，也能减少流体中杂质在阀腔内的沉积，适合输送带有少量悬浮颗粒的污水、循环水等介质。

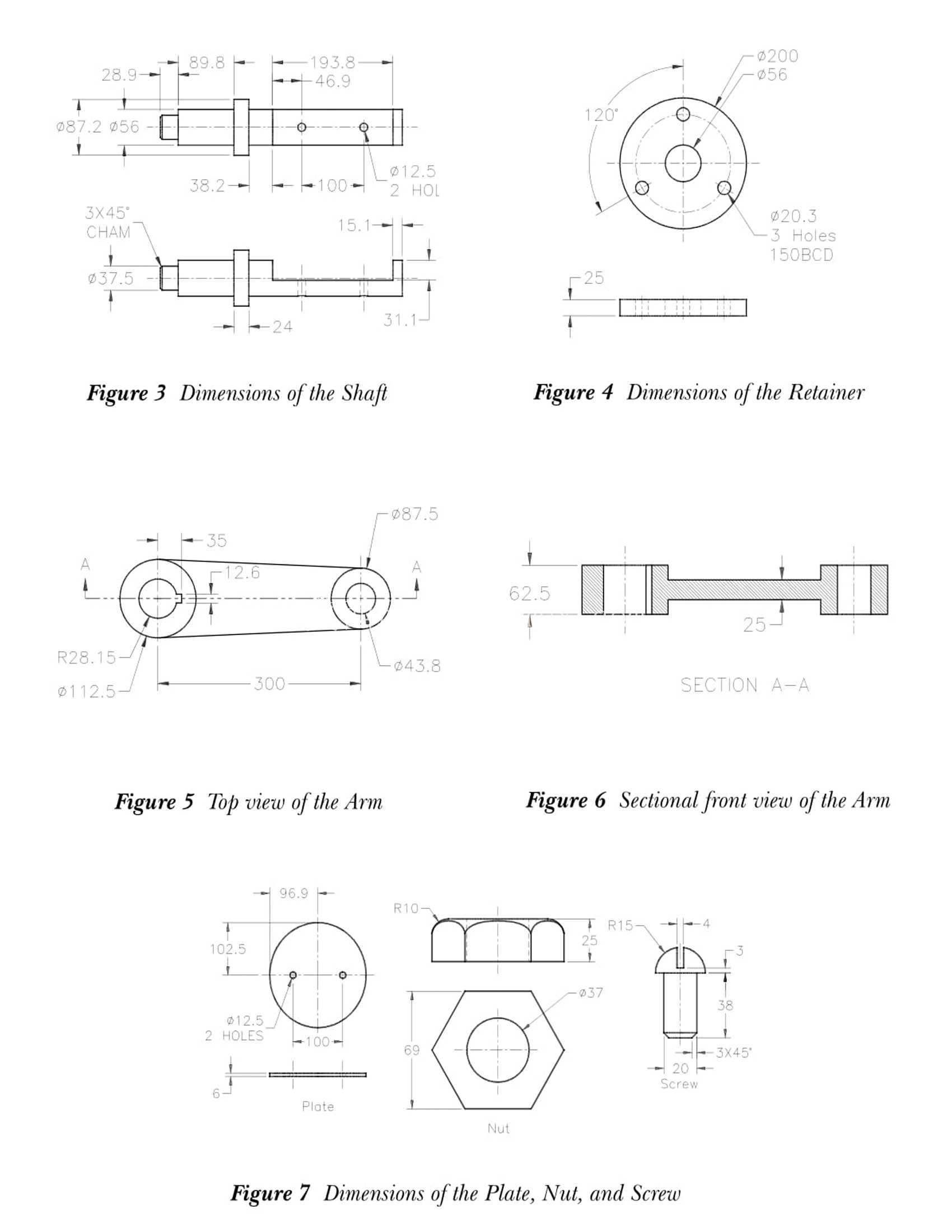

从设计思路上看，这款蝶阀的所有零件都遵循易加工、易装配的原则，阀体采用一体式铸造结构，四个安装凸耳与阀体本体一体成型，没有额外的焊接拼接结构，避免了焊接应力导致的阀体变形；阀杆与蝶板采用方榫连接，装配时只需要将阀杆穿入阀体轴孔，对准蝶板的方孔插入，再装上手柄、拧紧固定螺母就能完成整阀装配，没有复杂的配合零件，装配工序简单，适合批量生产。零件的加工公差设置也贴合常规加工能力，密封面的加工精度满足软密封的配合要求，非配合面的公差适当放宽，在保证使用性能的前提下控制加工成本。

在实际选型使用时，这款蝶阀适合公称压力1.6MPa及以下的常温管路，工作介质温度范围在-10℃到80℃之间，不能用于高温蒸汽、强腐蚀性流体的输送场景，安装时要注意阀杆的位置尽量避开管路下方，避免管道内的积液长期浸泡轴封位置加速密封老化，同时手柄的操作范围内不能有其他管线或者设备遮挡，保证操作人员能顺畅完成90度的扳动操作，日常维护时只需要定期检查轴封位置有没有泄漏、开关位置是否准确，每隔一到两个运行周期检查蝶板密封圈的磨损情况，就能保证阀门长期稳定运行。
