三通法兰式溢流管路连接接头结构

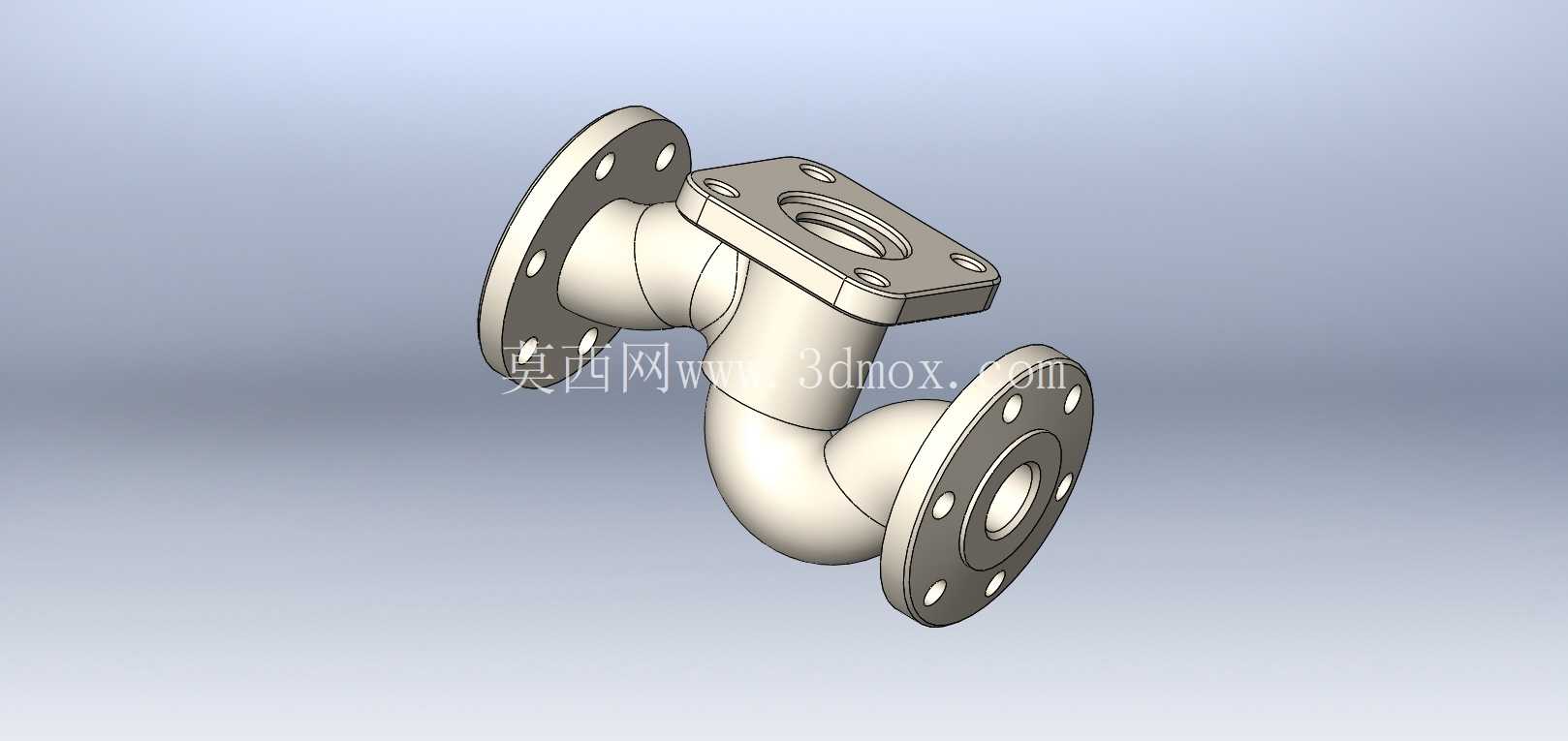

　　在流体输送管路系统的设计与搭建中，溢流类管路接头是保障系统压力稳定、避免介质超量溢出的核心连接部件，这款三通结构的法兰式溢流管接头，主要应用在化工流体输送、给排水管路、液压系统回油支路、工业冷却循环管路等场景中，承担溢流支路的介质导流、管路对接功能，当主管路内部压力超过设定阈值时，多余介质可通过该接头连通的溢流支路导出，避免管路超压引发的泄漏、爆管或设备损坏问题。从实际使用场景来看，这类接头常安装在储液罐体的溢流口、泵组出口的泄压支路、换热设备的旁通溢流段位置，相比普通直通接头，其三通结构可同时对接两路法兰管路与一路方形法兰安装面，无需额外拼接多个弯头与直通件，能大幅减少管路的连接节点，降低介质泄漏的风险点。

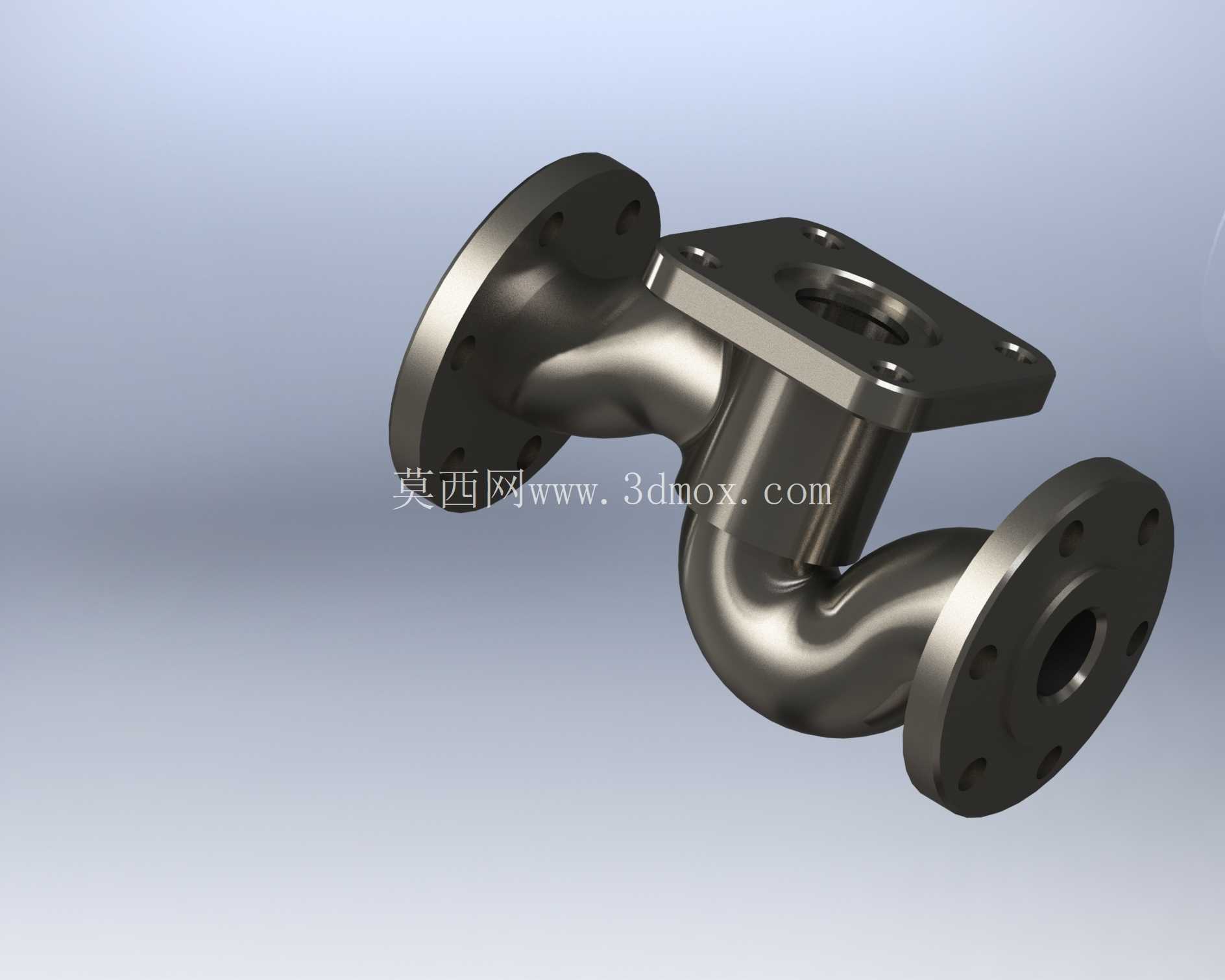

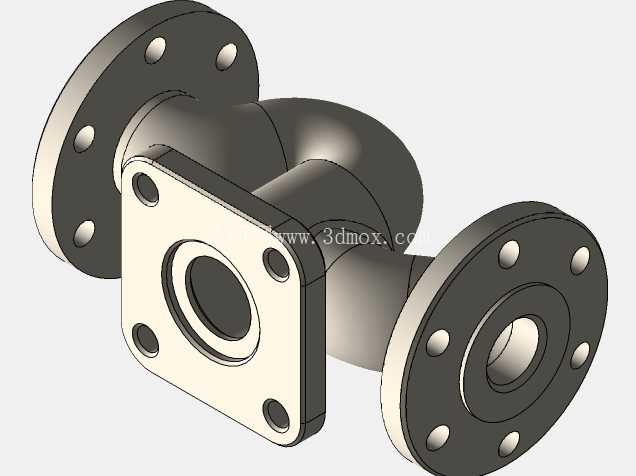

　　在功能特性上，该接头采用一体化弯流道设计，内部流道做了圆弧过渡处理，没有直角弯折带来的流阻突变，介质流经时的局部阻力系数更低，可减少溢流过程中的压力损失，避免介质在接头内部滞留产生沉积；接头的两个圆形法兰端采用标准法兰连接尺寸，法兰端面加工有密封槽，可适配耐油橡胶、石棉橡胶或金属缠绕垫片，安装后可承受1.6MPa级别的管路工作压力，满足多数中低压流体输送场景的密封要求；上方的方形法兰安装面带有四个对称布置的安装孔，可直接固定在设备壳体、罐体侧壁或阀组安装板上，无需额外设置管支架固定接头本体，能抵消管路运行过程中产生的振动与轴向推力，提升管路连接的稳定性。

　　从设计思路层面，建模时优先保证了内部流道的通径一致性，两个圆形法兰端的通径与对接管路的公称通径完全匹配，方形法兰端的通径则根据溢流流量需求做了匹配设计，避免通径突变引发的流场紊乱；弯管段的弯曲半径取管路通径的1.5倍，既保证了介质导流的顺畅性，也控制了接头整体的外形尺寸，不会占用过多的管路安装空间；所有法兰的螺栓孔位置度公差控制在0.2mm以内，安装时可顺利与对接法兰的螺栓孔对位，不会出现错孔无法装配的问题；接头本体的壁厚根据公称压力等级做了等强度设计，弯管段与法兰衔接的位置做了加厚过渡处理，避免应力集中导致的受压破损，可适配铸铁、铸钢或不锈钢等多种铸造加工工艺，也可通过棒料铣削加工制作小批量试制件。

　　在外形尺寸与安装边界方面，两个圆形法兰端的中心距根据常用管路安装间距做了标准化设计，法兰外径、螺栓孔中心圆直径、螺栓孔直径均匹配对应公称通径的法兰标准，方形安装法兰的边长、安装孔间距适配主流设备侧壁的安装接口尺寸；安装时需要预留的操作空间为接头本体轮廓外扩50mm，满足法兰螺栓的拧紧操作空间需求，接头整体的安装高度可适配常规管路的排布高度，不会与周边的管路、支架产生干涉；对接时需要注意法兰端面的平行度偏差不超过0.3mm，密封垫片需居中放置，螺栓采用对角分次拧紧的方式，保证密封面受力均匀，避免局部密封不严产生泄漏。实际选型应用时，可根据输送介质的腐蚀性、工作温度、工作压力选择对应的材质，普通水介质场景可选用铸铁材质，油类或弱腐蚀介质可选用铸钢或304不锈钢材质，强腐蚀场景则可选用316L不锈钢或衬塑处理的结构，该接头的结构设计可直接适配不同材质的加工工艺，无需修改核心的流道与安装尺寸，能快速适配不同工况的使用需求。
