带安装支座法兰连接90度弯管结构

　　在流体输送管路的布设场景中，经常会遇到管路需要90度转向同时需要刚性固定的安装需求，尤其是在小型液压站、实验室气路、设备内部冷却管路这类空间紧凑、管路振动幅度可控但对安装定位精度有要求的场合，普通的标准90度弯头搭配独立管支架的方案往往会占用额外安装空间，支架与弯头的装配公差累积还容易导致管路对接错位，长期运行下支架松动也会引发管路接头渗漏的问题。这款弯管结构直接将法兰连接端、90度弯折流道、安装固定支座整合为一体，省去了额外配置管支架的装配环节，能有效压缩管路转向段的安装占用空间。

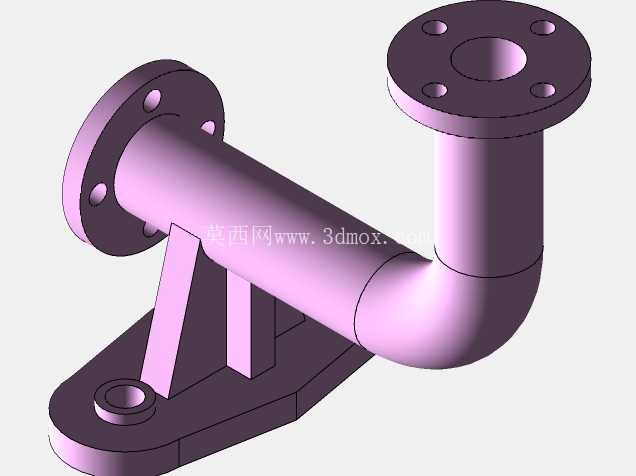

　　从结构设计来看，两个连接端均采用板式法兰结构，法兰端面均匀分布四个螺栓过孔，安装时可通过螺栓与对应管路端的法兰实现刚性对接，法兰密封面可根据输送介质特性搭配平垫、O型圈或者金属缠绕垫实现密封，适配低压气体、清水、低粘度液压油等多种常规流体的输送需求。弯管主体的流道采用等径圆弧过渡设计，弯折处的曲率半径经过合理取值，既不会因为曲率过小导致流道阻力陡增、介质输送压损过大，也不会因为曲率过大造成整体结构尺寸冗余，流道内壁光滑无突变台阶，能减少介质流经时的紊流现象，降低管路运行过程中的振动与噪音。

　　弯管下方的安装支座采用带安装孔的平板结构，支座与弯管主体之间设置了两道三角形加强筋，筋板分别连接弯管的水平段与竖直段外壁，能有效提升支座与弯管连接部位的结构强度，避免管路受内压冲击或者外部载荷时出现焊缝开裂、结构变形的问题。安装时可通过支座上的螺栓孔将整个弯管组件直接固定在设备安装面或者墙面支架上，无需额外设置管卡固定弯管本体，两个法兰端分别对接对应方向的管路即可完成装配，安装定位精度更高，后期维护拆卸也更加便捷。

　　从安装边界来看，这款弯管的两个法兰端面分别朝向水平与竖直方向，安装支座的底面为安装基准面，设计时已预留出法兰螺栓安装的操作空间，实际安装时不需要在支座周围预留过大的扳手操作空间，适配狭小舱室、设备内部夹层这类安装空间受限的布设场景。结构设计过程中，针对弯管弯折处的应力集中问题做了圆弧过渡处理，支座与弯管连接的根部也做了圆角过渡，能有效降低应力集中系数，提升结构的抗疲劳性能，适配长期带压运行的管路工况。法兰端的螺栓孔采用跨中分布设计，可适配多数常规标准法兰的对接尺寸，不需要额外加工转接法兰即可完成装配，能降低现场安装的配件成本与施工难度。整体结构没有多余的冗余设计，所有结构特征均服务于管路转向、刚性固定、密封连接这三个核心功能，在满足使用强度要求的前提下尽可能压缩了整体结构重量与外形尺寸，不管是作为设备原厂的配套管路部件，还是作为现有管路改造的替换配件，都能很好地适配安装需求。
