浮顶储罐用立式泡沫发生装置结构设计

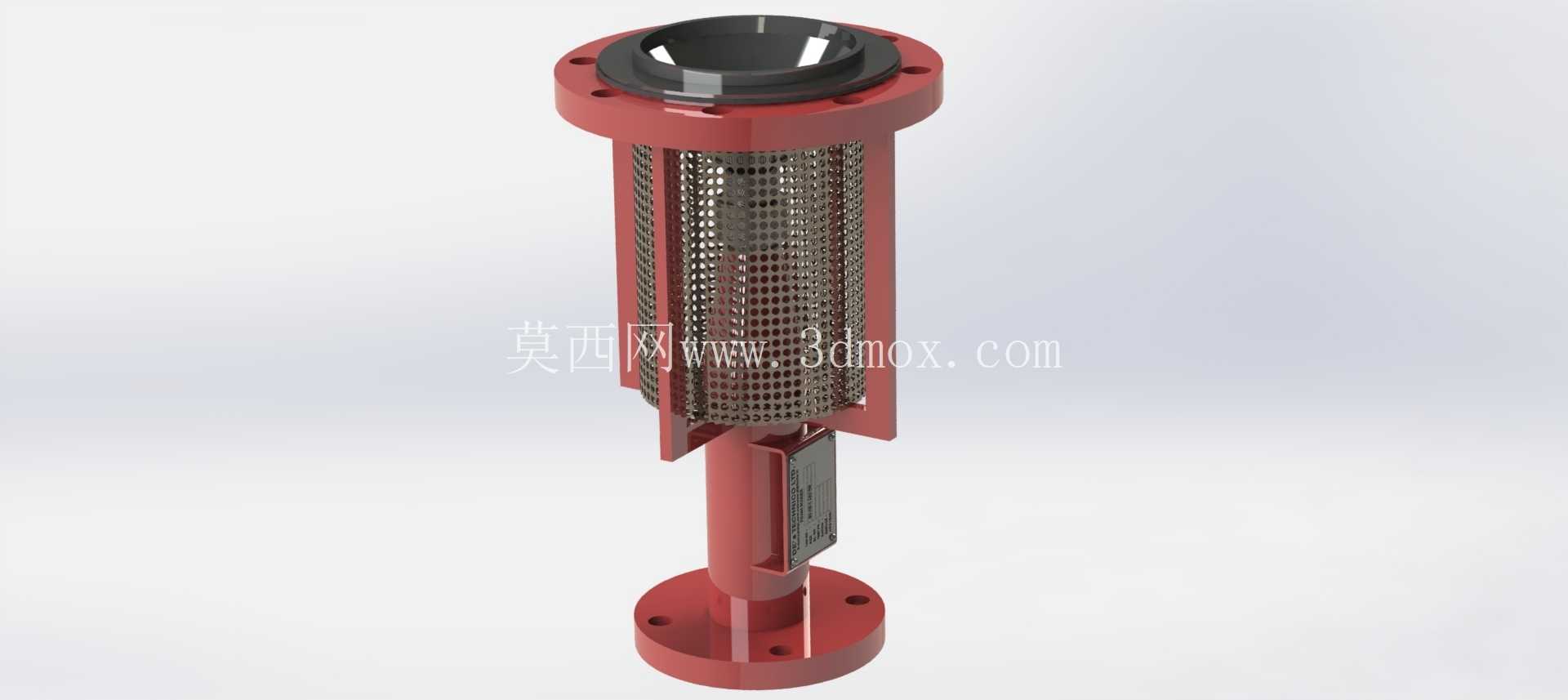

　　从结构设计逻辑来看，整个装置采用上下法兰对接的立式安装结构，上部为带法兰连接端的泡沫喷射端，顶部设置的黑色导流结构可约束泡沫喷射方向，避免发泡后的泡沫四散飞溅，保证泡沫能够精准沿罐壁流向密封圈防护区域；中部主体采用不锈钢冲孔网筒作为发泡腔的外部护罩，既可以保证空气能够顺畅进入发泡腔与泡沫混合液充分混合，又能阻挡外部杂物进入发泡腔造成流道堵塞，网筒内部设置的螺旋导流结构可让泡沫混合液在流动过程中充分剪切、混入空气，形成均匀稳定的灭火泡沫，网筒与上下连接段采用红色防腐涂层的碳钢支架固定，兼顾结构强度与户外耐候性，适配罐区露天安装的腐蚀环境。在石油化工储运系统的消防设计环节，浮顶储罐的密封圈火灾防控一直是罐区安全设计的核心要点，这类泡沫发生装置正是针对外浮顶、内浮顶储罐的低倍数泡沫灭火需求开发的专用喷射设备，主要承担泡沫混合液的空气吸入、泡沫混合发泡、均匀喷射覆盖的核心功能，当储罐密封圈区域发生初期火情时，装置可快速将压力泡沫混合液转化为符合灭火要求的空气泡沫，沿罐壁流淌覆盖密封圈着火区域，隔绝氧气实现快速控火灭火。

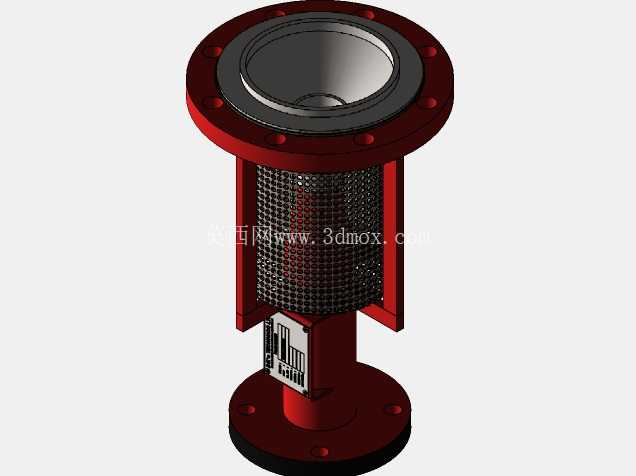

　　下部的进料段同样采用法兰连接结构，侧面预留的铭牌安装位可标注设备的额定工作压力、混合液流量、发泡倍数等核心选型参数，进料段内部设置的节流孔板可控制泡沫混合液的进入流速，保证混合液在发泡腔内的停留时间足够完成充分发泡，避免因流速过快导致发泡倍数不足、泡沫稳定性差的问题。从安装边界来看，装置上下两端的法兰均采用标准压力容器法兰规格，可直接与罐壁预留的泡沫混合液管道接口、上部泡沫导流板接口对接，安装时需保证装置整体垂直度偏差不超过1/1000，避免泡沫喷射方向偏移影响覆盖效果；装置整体的径向尺寸需匹配浮顶储罐罐壁与泡沫挡板之间的安装间距，避免在浮顶升降过程中与浮顶组件发生运动干涉，立式的结构布局可大幅缩小装置在罐壁水平方向的占用空间，适合在现有罐区的消防改造项目中直接替换老旧设备，无需对罐壁原有安装接口做大规模改动。

　　在实际工况适配性设计上，装置的所有过流部件均做了防腐处理，与泡沫混合液接触的内壁采用环氧富锌底漆加聚氨酯面漆的涂层体系，可耐受泡沫混合液的弱腐蚀特性，外部的碳钢支架同样采用耐候涂层，可适应沿海高盐雾、西北强紫外线等不同区域的户外安装环境；中部的不锈钢护网采用304不锈钢材质冲孔加工，网孔孔径经过反复验证，既不会因孔径过大导致杂物进入，也不会因孔径过小造成空气吸入阻力过大影响发泡效率，护网采用快拆式固定结构，日常巡检维护时可快速拆卸清理网孔附着的灰尘、油污，保证空气流道通畅。

　　从功能实现的细节来看，装置的发泡倍数稳定在3-5倍的低倍数泡沫区间，符合浮顶储罐灭火的泡沫性能要求，产生的泡沫析液时间长，能够在密封圈区域形成稳定的覆盖层，抗烧性能优异，可有效避免复燃；装置的压力损失控制在合理区间，可适配常规罐区泡沫消防系统的0.3-0.6MPa工作压力范围，无需额外增加增压设备即可稳定工作。在三维建模过程中，所有法兰的螺栓孔位置、密封面尺寸均严格遵循现行压力容器法兰标准，网筒的冲孔特征采用阵列特征建模还原真实加工结构，各部件的连接焊缝位置均做了细节还原，可直接用于消防设备的结构校核、安装模拟以及罐区消防系统的布局仿真，帮助设计人员提前验证安装干涉问题，优化泡沫喷射角度与覆盖范围，减少现场安装调试的返工量。
