异形多孔连接摇臂结构件设计

做了十几年机械结构设计，这类异形摇臂连接件在轻工自动化、小型传动机构里的出镜率其实不低，很多人刚接触这类零件建模的时候容易只盯着外形轮廓抄，忽略实际安装和受力的边界要求，最后做出来的件要么装不上，要么用不了多久就出现应力开裂。先从实际应用场景说，这类带大尺寸开口铰接端、多组平行安装孔的摇臂，大多用在行程不大的往复摆动机构里，比如小型包装设备的拨料连杆组、轻工装配线的工位切换摆臂、还有部分手动工装的夹紧传动构件上，核心作用是把输入端的摆动或者直线位移，通过铰接点的位置差传递到执行端，实现特定轨迹的动作输出。

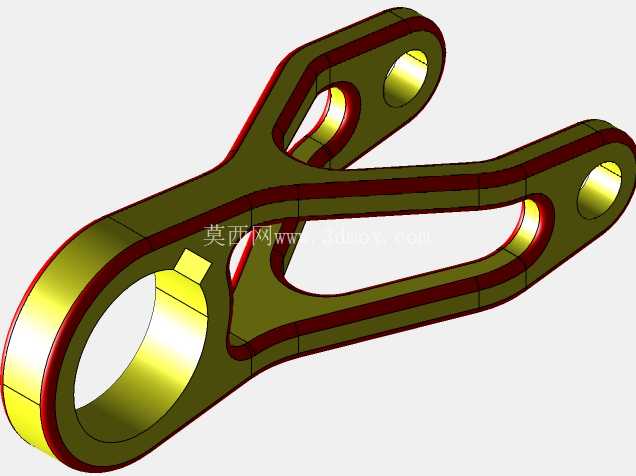

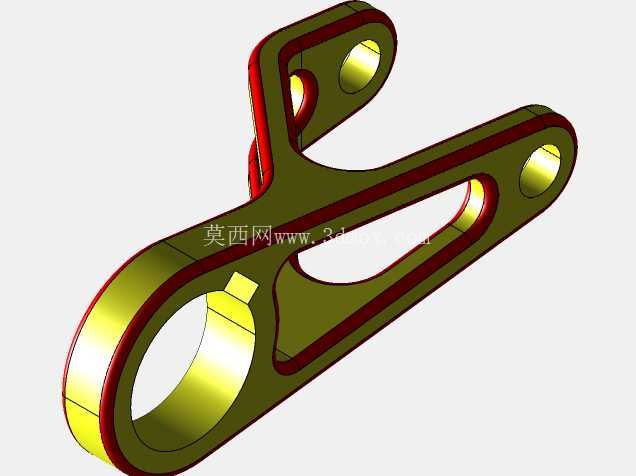

说功能特性之前得先理清楚安装边界，最左侧的大开口带缺口的铰接孔，是整个零件的主旋转支点，这个缺口不是随便做的造型，是为了快速卡装到对应直径的铰接销轴上，不用拆整个销轴就能完成摇臂的装拆，维护的时候能省不少功夫，设计这个缺口的时候要注意，缺口的宽度要比配套销轴的直径小0.2到0.3毫米，同时缺口边缘要做R1以上的圆角过渡，不然卡装的时候容易刮伤销轴表面，长期使用还会在缺口位置产生应力集中。零件上另外三个带通孔的铰接端，分别对应不同的传动连接位，两个分布在长臂端的通孔是用来连接从动连杆的，靠近中间镂空位置的小孔是用来挂复位拉簧或者装行程限位撞块的，每个孔的位置公差都要控制在±0.05毫米以内，不然整个机构的传动行程就会出现偏差，动作不到位。

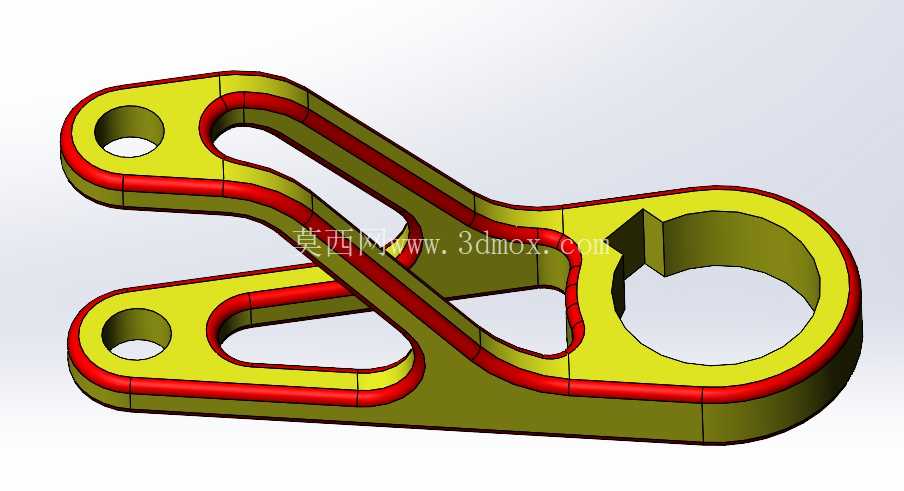

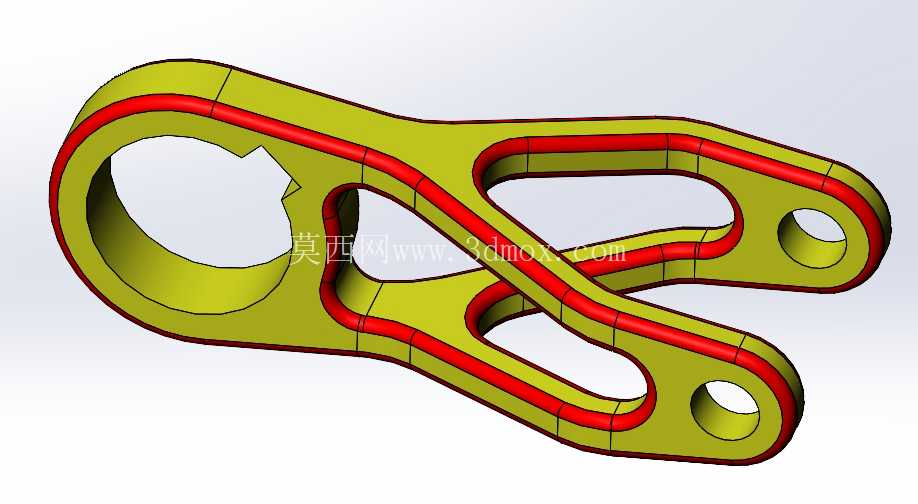

再讲设计思路，整个零件采用等壁厚的镂空结构，不是为了好看，是在保证结构强度的前提下尽可能降低零件自重，减少摆动过程中的惯性冲击，毕竟这类往复运动的构件，自重越大，启停的时候对铰接销轴的冲击载荷就越大，长期运行很容易磨坏轴孔。零件边缘的红色标识区域其实是设计时特意做的加厚加强边，沿着整个零件的外轮廓和镂空孔的内轮廓整圈布置，厚度比主体壁厚多1.5毫米，刚好把应力最大的轮廓边包住，不用整体加厚零件就能把整体抗弯强度提升40%以上，这种设计在小型传动件里非常实用，能兼顾强度和轻量化要求。

尺寸方面要注意几个安装边界，主铰接孔的中心到最远端两个安装孔的中心距，是决定传动比的核心尺寸，建模的时候要优先把这几个孔位的坐标定死，再去做外轮廓和镂空的造型，不能反过来先画外形再补孔，很容易出现孔位偏差。所有铰接孔的内壁都要做0.5毫米的倒角，方便装配的时候导正销轴，同时去除钻孔产生的毛刺，避免装配时刮伤配合件。零件的整体厚度要和配套的连杆宽度匹配，两侧要留0.1到0.2毫米的间隙，防止摆动的时候出现卡滞。另外整个零件的外轮廓所有转角都做了不小于R2的圆角过渡，一方面是减少加工时的应力集中，另一方面是避免安装维护的时候锋利的边角划伤操作人员。

很多新手做这类零件的时候容易犯的错，就是把镂空的位置做的太靠近铰接孔，导致孔壁的强度不够，受力的时候孔位变形，实际上每个铰接孔的外壁到镂空边缘的最小距离不能小于孔直径的1.2倍，才能保证足够的支撑强度。还有主铰接孔的那个缺口，位置要开在受力最小的角度方向，也就是当摇臂承受最大工作载荷的时候，缺口要处于不受拉力的一侧，不然工作的时候缺口位置很容易被撑开，导致铰接松旷。这类零件如果是用在普通的轻工设备上，一般采用6061铝合金加工就足够，表面做阳极氧化处理提升耐磨性，如果是用在载荷稍大的场合，可以换成45号钢做调质处理，孔位加装铜套提升耐磨性能。建模的时候还要注意，所有的拔模角度要统一，要是采用注塑或者压铸工艺生产的话，拔模方向要顺着零件的厚度方向，不能出现倒扣，不然没法脱模。
