异径直通快插气动接头结构设计

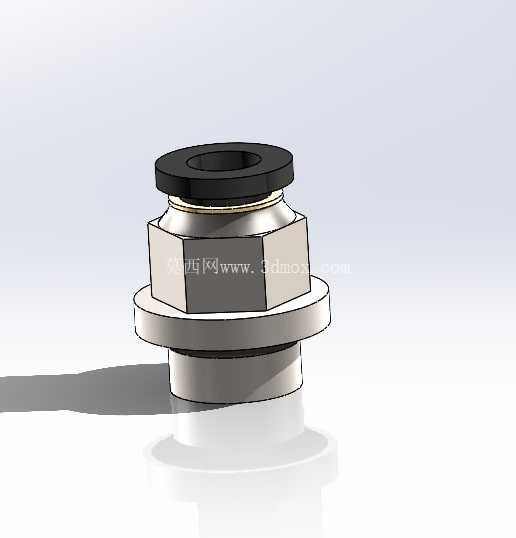

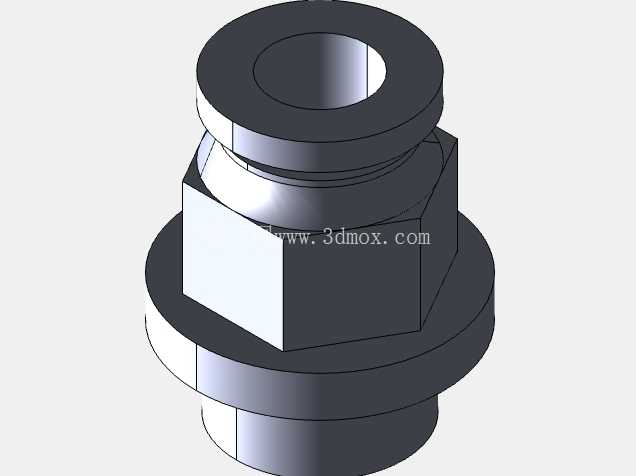

　　这款异径直通快插接头，主要面向气动管路系统中不同外径气管的直通对接场景，在轻工自动化生产线、小型气动工装、民用气动工具配套、小型空压站末端管路布设等场景中都有广泛应用，能够实现两种不同外径气动软管的快速对接，无需额外套丝、缠生料带或者使用卡套压接工具，徒手即可完成管路的插拔操作，大幅降低现场管路布设、后期维护改线的作业耗时。从结构设计逻辑来看，这款接头采用了穿板式的安装结构，中部设置的六角法兰台肩是核心的安装定位基准，安装时可以将接头穿过设备面板或者阀岛安装板的预制孔，通过台肩与配套锁紧件的配合，将接头牢牢固定在安装面上，避免管路拉扯时接头移位，同时台肩的平面设计也能保证安装后与面板贴合紧密，减少管路晃动带来的密封失效风险。接头两端的快插接口分别适配11.5毫米与6.5毫米外径的气动软管，接口内部集成了弹性卡爪、密封胶圈与释放环三个核心功能部件：弹性卡爪采用带多瓣切口的弹性金属结构，当气管插入到位后，卡爪会在内部弹性圈的作用下紧紧咬合气管外壁，即使管路存在一定幅度的拉扯或者气压波动，也不会出现气管脱出现象；密封胶圈采用耐油耐老化的丁腈橡胶材质，与气管外壁形成过盈配合，在0-1MPa的常规气动工作压力区间内都能保证可靠密封，不会出现漏气问题；端部的黑色释放环则是快拆结构的操作部件，需要拆卸气管时，只需要将释放环向接头本体方向按压，就能带动内部卡爪张开，此时可以轻松拔出气管，无需借助任何额外工具。

　　在外形尺寸与安装边界的设计上，这款接头充分考虑了狭小空间内的安装需求：中部六角台肩的对边尺寸适配常规开口扳手的规格，在需要锁紧安装螺母或者调整接头朝向时，可以用普通扳手卡住台肩施加扭矩，避免转动时损坏内部密封结构；两端接口的外径尺寸做了收窄处理，在密集排布的阀岛或者管路汇流板上安装时，不会和相邻的接头产生干涉；接头整体轴向长度控制在紧凑范围内，安装后突出面板的尺寸较小，不会占用过多的设备外部空间，也能避免外部磕碰对接头造成损伤。从实际使用的角度来看，这款接头的设计规避了传统异径管接头安装繁琐、密封可靠性依赖安装人员操作水平的问题：传统的卡套式异径接头需要将卡套预先套在气管上，再用扳手拧紧螺母，拧紧力矩过大容易压裂气管、力矩过小则会出现密封不严漏气的问题，而这款快插结构的接头只需要将气管切口剪平，垂直插入接口直到碰到内部限位台阶即可完成安装，对操作人员的技能要求极低，即使是没有管路安装经验的人员，也能快速完成可靠的管路连接。

　　在材质选择上，接头本体采用六角棒料车削加工而成，表面做了防锈处理，在常规车间环境下长期使用不会出现锈蚀问题；端部的释放环采用硬质工程塑料材质，既有足够的结构强度承受按压操作的力，又有较好的耐老化性能，长期使用不会出现脆裂问题；内部的密封件与卡爪都经过了寿命验证，在正常使用条件下可以承受上千次的插拔操作，依然保持可靠的夹持力与密封性能。在管路布设的实际场景中，这类异径直通快插接头经常用于主路到支路的管径转换场景，比如从11.5毫米外径的主供气管路，分出6.5毫米外径的支路给小型气缸、气动喷嘴或者气动按钮供气，使用这款接头可以直接完成两种管径的对接，不需要额外转接多个同径接头，减少了管路中的连接点数量，也就降低了潜在的漏气点，提升整个气动系统的可靠性。

　　同时穿板式的安装结构，也让这款接头非常适合在设备外壳、防护面板上做气源接口使用，设备外部的气源管可以直接插在面板外侧的接口上，设备内部的管路则连接在面板内侧的接口上，整体外观整洁，管路排布清晰，后期维护时不需要拆开设备外壳，就可以快速更换外部气源管路。设计过程中，对内部的流道也做了平滑过渡处理，两种管径的衔接位置没有出现直角台阶，压缩空气通过时的局部阻力更小，能够减少管路中的压力损失，对于对气压稳定性要求较高的精密气动执行元件来说，这种流道设计可以避免气流经过接头时产生紊流，保证气缸动作的平稳性。另外，接头的密封结构设计也考虑了一定的压力波动耐受能力，当管路中出现短时的压力冲击时，内部的卡爪会在气压的作用下进一步贴紧气管外壁，压力越高咬合越紧，不会出现压力冲击下气管脱开的问题，这一点在气动冲床、气动夹紧工装这类存在瞬时气压波动的设备上尤为重要，可以避免管路意外脱开带来的设备故障或者安全隐患。
