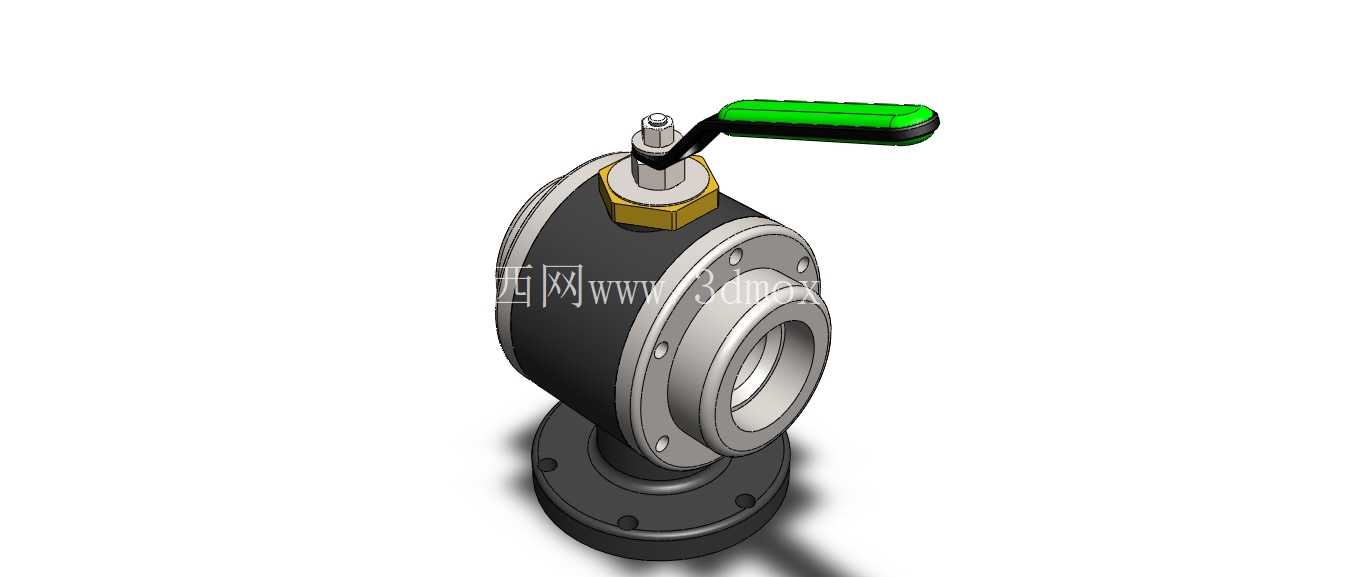

带绿色手柄法兰连接式球阀结构设计

　　这款手动球阀的三维结构设计，首先要考虑的是现场管路安装的适配性，底部带螺栓孔的法兰结构，是为了匹配工业现场常见的法兰对接管路，安装时只需对齐法兰孔位穿入螺栓紧固即可，不需要额外加工焊接坡口，适配给排水、液压油路、低压化工流体输送等多个场景的管路通断控制需求。从功能实现逻辑来看，这款阀采用浮动式球体作为启闭件，球体中心开有与管路通径匹配的通孔，当手柄扳动至与管路轴向平行位置时，球体通孔完全对齐管路流道，流体可无明显节流阻力通过，压损控制在同通径闸阀的同等水平；当手柄扳动90度至与管路轴向垂直位置时，球体通孔完全垂直于流道，配合阀座的软质密封面实现零泄漏截断，操作全程仅需90度回转，相比闸阀、截止阀的多圈旋转操作，开关动作耗时更短，适合需要快速切断管路的工况。设计过程中，首先确定的是手柄的操作力矩范围，绿色包覆的加长手柄利用杠杆原理，在公称压力1.6MPa的工况下，操作人员无需借助加力杆即可完成开关动作，手柄表面的防滑包覆结构，也能避免带油污的手套操作时出现打滑问题。阀体部分采用分体式结构，中法兰位置通过螺栓紧固，将左右阀体与中间的球体、阀座组件夹紧，这种结构的好处是后期维护时，只需拆开中法兰即可更换磨损的阀座或球体，不需要将整个阀门从管路上切割下来，大幅降低现场维护的工时成本。

　　安装边界方面，这款阀的底部法兰采用标准PN16压力等级的法兰尺寸，螺栓孔中心圆、法兰外径、密封面凸台尺寸都符合通用管路法兰标准，不需要单独定制配对法兰；顶部阀杆的伸出高度经过核算，即使在阀体外部包裹30mm厚度的保温层，手柄操作也不会与保温层发生干涉，适配北方冬季室外管路的保温安装需求。密封结构上，阀杆位置采用双重O型圈密封，避免阀杆转动时出现外漏，球体与阀座的密封面采用软硬复合密封结构，既保证低压工况下的密封可靠性，也能在介质带有少量细小固体颗粒时，不会轻易刮伤密封面导致内漏。

　　流道设计采用全通径结构，球体通孔直径与管路内径完全一致，流体通过时不会出现缩径导致的流速突变，一方面降低了阀门本身的流阻，减少输送过程中的能耗，另一方面也方便管路通球清扫，适合长距离输送管线的使用需求。在结构细节处理上，阀杆与球体的连接采用扁方传动结构，相比传统的销钉连接，能承受更大的操作扭矩，不会出现开关过程中销钉剪断导致阀杆空转的故障；阀体底部的排污螺塞设计，可在管路检修时排出阀腔内部积存的介质与杂质，避免长期积存导致球体锈蚀或密封面损伤。

　　从实际应用场景来看，这款阀既可以用在民用建筑的给排水管路、消防管路上，也可以用在小型液压站的压力油管路、普通化工介质的输送管路上，适用介质温度范围覆盖-20℃到120℃，能满足绝大多数常规工业与民用管路的通断控制需求。建模过程中，所有配合面的公差都按照机械设计手册的推荐值设定，阀杆与阀体的配合采用H8/f7间隙配合，既保证阀杆转动灵活，又不会出现过大的间隙导致密封件偏磨；法兰密封面的平面度公差控制在0.1mm以内，保证安装时密封垫片能均匀受压，不会出现局部渗漏的问题。
