手动杠杆式小型压力装压作业工装结构

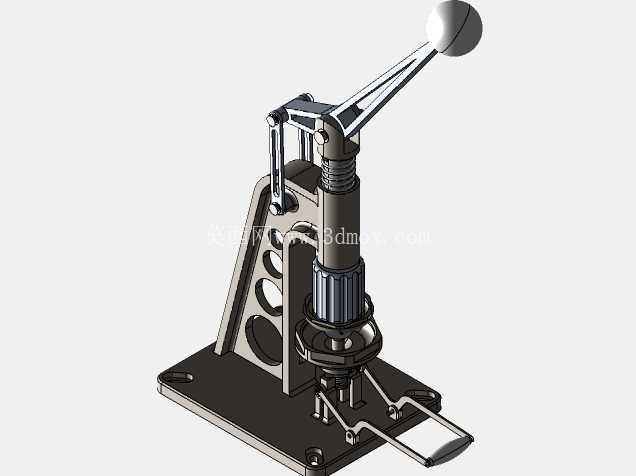

　　这款手动杠杆施压的工装结构，多应用在小批量零部件加工、维修工位、电子元器件引脚压装、小型五金件铆合、塑胶件压入配合这类不需要大吨位压力的作业场景，相比气动、液压驱动的压装设备，它不需要外接动力源，摆放在工作台面即可使用，对工位的配套设施要求极低，适合零散维修、小批量试制、教学实训这类场景使用。从结构设计逻辑来看，整体采用立式悬臂布局，底部是带安装孔的平板底座，底座上预留的四个沉头孔可以直接通过螺栓固定在工作台面上，避免施压过程中设备移位，底座的平面度公差控制在0.1mm以内，保证放置工件时的基准水平，不会因为底面倾斜导致压装同轴度偏差。

　　中部的支撑立板采用带减重孔的板式结构，几个圆形镂空在不降低结构刚性的前提下减少了整体重量，立板和底座之间采用焊接加螺栓紧固的双重连接方式，承受杠杆施压时的侧向力矩时不会出现连接松动。施压执行部分采用梯形丝杠配合复位弹簧的结构，顶部的杠杆手柄通过销轴和立板上部的铰接座连接，手柄末端的球形握把符合人手握持的人机工程尺寸，操作时单手握持即可完成下压动作，杠杆的力臂比经过测算，人手施加15kg左右的握力时，压头位置可以输出近200kg的垂直压力，足够覆盖绝大多数小型零件的压装需求。

　　压头部分采用快换式结构，可以根据不同的工件压装需求更换不同形状的压头，比如平压头、凹面压头、定位销式压头，适配不同的工件端面形状，压头和丝杠下端的连接采用间隙配合加锁紧螺钉固定，更换压头时不需要拆解整个传动结构，单人两分钟内即可完成更换。下部的工件定位区域预留了可调式定位块安装槽，可以根据工件的外形尺寸调整定位挡块的位置，保证每次压装时工件的位置一致，压装深度的控制通过丝杠上部的限位环实现，调整限位环在丝杠上的固定位置，就可以设定压头的下行极限位置，避免压装过度损坏工件。整个结构的运动部件都设计了润滑注油孔，铰接销轴位置配有铜质衬套，长期反复使用也不会出现铰接位置的磨损旷量，复位弹簧套在丝杠外侧，下压完成后松开手柄，弹簧会自动带动压头回升到初始位置，不需要手动抬升手柄，减少操作的多余动作。从安装边界来看，整体底座的长宽尺寸控制在300mm200mm以内，设备总高度不到400mm，即使是狭小的工作台面也可以摆放，不需要额外的安装支架，整体重量控制在15kg左右，需要移位时单人即可搬运。

　　在实际使用中，这类手动压装工装常用来完成小型轴承的压入、线束端子的压接、塑胶外壳的卡扣压合、小型铆钉的铆接作业，相比大型压力设备，它的操作门槛极低，新员工不需要复杂培训即可上手，而且没有气动液压设备的管路维护需求，日常只需要定期给铰接位置加注少量润滑脂即可长期使用。设计过程中特意将受力路径做了优化，人手施加的力通过杠杆放大后，直接沿丝杠垂直传递到压头位置，支撑立板的受力点做了加厚处理，避免长期受力出现立板变形，所有的棱角位置都做了R3的圆角处理，避免操作时划伤操作人员，手柄的摆动角度控制在60度以内，操作时手臂不需要大角度抬起，长时间重复作业也不容易产生疲劳。压头的下行行程设计为50mm，足够覆盖绝大多数小型零件的压装行程需求，丝杠的梯形螺纹选用T164的规格，具备自锁特性，下压过程中不会因为压力反弹出现手柄反转的情况，操作安全性有足够保障。底座上的工件放置区域没有设置多余的遮挡结构，异形工件也可以直接放置在底座平面上，通过临时加装定位挡块即可完成定位，适配性比专用压装工装更强，适合多品种小批量的生产场景使用。
