DN50手动对夹式球阀工业结构设计

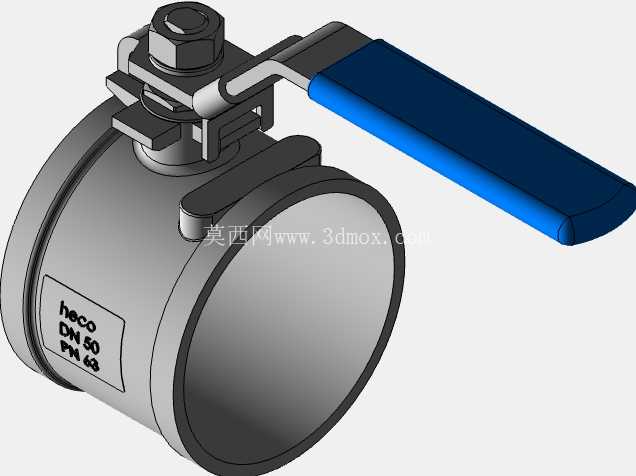

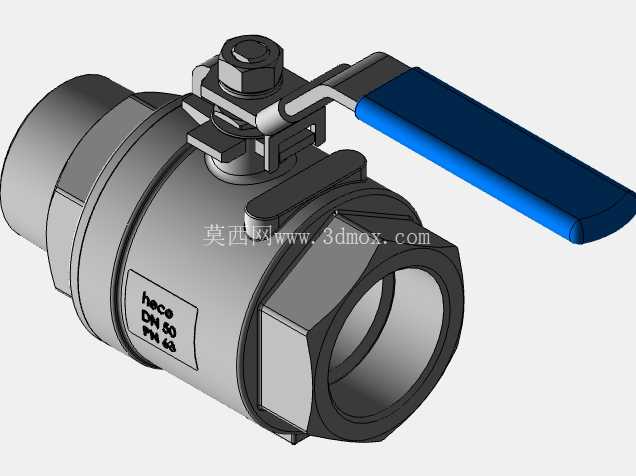

　　这款手动球阀的三维结构，完全围绕工业管路的现场安装与操作需求搭建，核心适配公称通径DN50的中低压流体输送场景，常见于给排水管网、小型化工介质输送、暖通循环水系统、普通工业设备的流体通断控制工位，承担管路介质截断、导通的核心功能，无法用于精准流量调节，仅做全开全关位的工况切换。从结构设计逻辑来看，整体采用对夹式安装形态，相比法兰式球阀大幅压缩了轴向安装尺寸，不需要在阀体两端加工一体式法兰凸缘，安装时直接将阀体夹在两侧管路法兰之间，穿装螺栓即可完成固定，对于安装空间局促的紧凑型管路布局十分友好，能有效减少管路系统的轴向占用空间，降低现场安装的施工难度。

　　阀体部分采用直通式流道设计，流道内径与公称通径保持一致，全开状态下介质流通阻力极小，不会出现明显的介质压损，适合输送水、轻质油品、无强腐蚀性的中性气体等常规工业介质。驱动部分采用杠杆式手柄结构，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆，仅靠手部力量即可完成阀门的开关操作，手柄端部包覆防滑绝缘套，即便在表面沾有少量油污、冷凝水的工况下，也能保证操作时的摩擦力，避免打滑。手柄与阀芯的连接部位设置了定位止挡结构，能精准限制阀芯的旋转角度为90度，手柄与管路平行时为全开位，垂直时为全关位，操作人员在现场无需观察阀芯状态，仅通过手柄朝向就能快速判断阀门的开关状态，避免误操作。

　　阀杆与阀体的密封部位采用多级填料密封结构，通过顶部的压紧螺母调整填料的压缩量，当长期使用出现微量渗漏时，不需要拆解整个阀门，仅需适当拧紧压紧螺母即可补偿密封填料的磨损量，大幅降低现场维护的工作量。阀体上的标识区域直接模压了公称通径、公称压力参数，现场安装时不需要额外悬挂标识牌，就能快速识别阀门的参数规格，避免错装。从安装边界来看，这款球阀的径向尺寸完全匹配DN50法兰的螺栓孔分布范围，安装时不会与法兰螺栓产生干涉，手柄的旋转半径经过校核，在安装完成后手柄的活动范围内没有其他管路构件遮挡，能保证90度旋转全程无卡滞。

　　建模过程中对所有配合面做了公差匹配，阀体与阀芯的配合间隙控制在合理范围，既保证阀芯转动灵活无卡涩，又不会因为间隙过大导致内漏超标；阀杆与填料腔的同轴度做了严格约束，避免阀杆偏心导致的填料偏磨、密封失效问题。这类手动球阀在工业现场的应用量极大，相比电动、气动驱动的球阀，不需要额外配置气源、电源以及控制线路，结构简单可靠，故障率极低，特别适合不需要频繁操作、无远程控制需求的管路工位，日常维护仅需定期检查填料密封状态、操作手柄的紧固情况即可，全生命周期的使用成本远低于带驱动的阀门产品。建模时还原了所有装配细节，包括手柄与阀杆的防转销结构、填料压盖的配合结构、阀体两端的密封面定位结构，所有零件的装配关系完全符合实际加工装配的工艺要求，不存在无法加工、无法装配的干涉结构，可直接用于教学演示、产品选型参考、管路布局的干涉检查等场景。
