民用红色液化石油气存储钢瓶结构设计

　　日常餐饮经营、城郊居民家庭炊事场景中，液化石油气钢瓶是接驳燃气灶具、提供稳定燃烧气源的核心承压存储部件，区别于固定式市政燃气管网铺设的覆盖局限，这类可移动承压容器能灵活适配临时摊点、未通管道燃气的自建房、户外施工作业炊事点等多种分散用气场景，无需依赖固定管线布设即可完成气源供给。从结构设计逻辑来看，整个钢瓶采用上下两瓣冲压封头拼焊成型的主体结构，摒弃了多段筒体拼接带来的多焊缝应力集中风险，上下封头均采用带圆弧过渡的椭球曲面造型，在相同壁厚条件下能更好分散内部液化气饱和蒸气压带来的环向、纵向应力，避免直角结构处出现应力突变导致的承压失效隐患。

　　顶部的护圈结构采用与上封头一体化焊接的笼式设计，既可以在搬运、堆叠过程中保护突出的瓶阀接口不受外力磕碰变形，也能作为临时堆叠时的定位限位结构，避免运输过程中钢瓶之间出现滑移碰撞，护圈上预留的镂空槽位刚好适配人工搬运时的手部抓握空间，同时不会过多增加罐体整体重量。瓶身中部的环形贴标区域做了微凹的平面处理，避免警示标识、充装信息标签在搬运摩擦中出现卷边脱落，符合燃气容器的标识张贴规范要求。底部的底座采用翻边冲压结构与下封头焊接固定，环形支撑边的宽度经过匹配设计，既可以保证钢瓶直立放置时的支撑稳定性，避免轻微外力触碰出现倾倒，也能让下封头曲面不直接接触地面，减少地面潮气对瓶底焊缝的腐蚀，延长罐体的实际使用寿命。

　　设计过程中需要严格把控各部位的壁厚匹配关系，主体封头的壁厚要满足额定充装量下的承压要求，护圈、底座的壁厚则在满足结构强度的前提下适当减薄，控制整体自重便于人工搬运。瓶阀安装座的焊接位置做了局部加厚处理，避免反复接驳减压阀时的扭矩作用导致安装座焊缝开裂，安装座的内螺纹精度要匹配通用民用瓶阀的连接标准，保证不同厂商生产的合格瓶阀都能顺利密封安装。外形尺寸方面，这类常用规格钢瓶的整体高度控制在成年人腰部位置，直立放置时接驳灶具软管不需要过度弯折，瓶身最大直径适配常规民用燃气柜的预留空间，不会出现放不进柜体的情况，护圈的外径略小于瓶身最大直径，空瓶堆叠时上层钢瓶的底座可以刚好卡入下层钢瓶的护圈内，提升仓储运输时的堆叠稳定性。

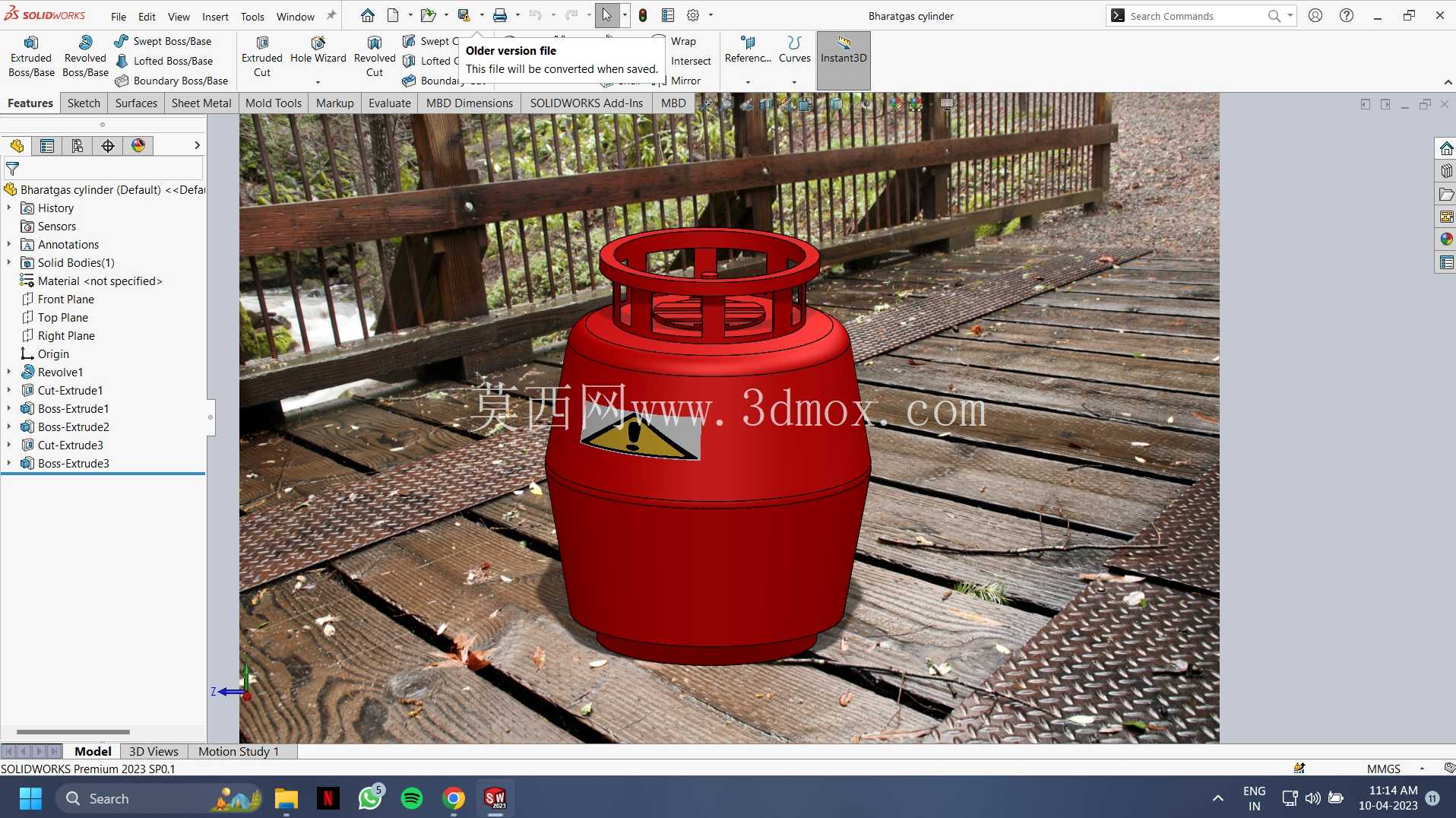

　　从实际使用的功能特性来看，钢瓶的密封完全依靠瓶阀与安装座的锥面密封配合，瓶身本身为全焊接密封结构，除了定期检验时的试压操作外，日常使用中不会出现焊缝泄漏情况，红色的外表面涂装既符合燃气压力容器的标识规范，也能在户外堆放场景下快速被识别，避免被其他重物误砸。建模过程中需要重点还原焊缝的位置与成型形态，尤其是上下封头拼接的环焊缝、护圈与上封头的连接角焊缝、底座与下封头的连接焊缝，这些位置是应力分析的关键节点，曲面建模时要保证封头曲面的曲率连续，避免出现局部曲面褶皱导致后续有限元承压分析时出现应力集中的假阳性结果，护圈的栅格结构要做等距排布，保证各个方向的防护强度一致，不会出现局部防护空缺。
