立式法兰连接真空腔体结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1117575
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计
  • 立式法兰连接真空腔体结构设计

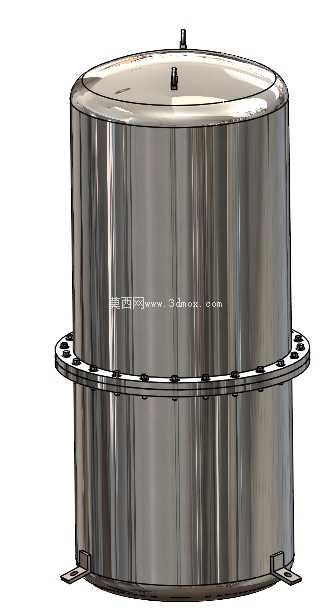

  这类立式真空腔体是真空获得与工艺处理环节的核心承压部件,常见于电子元器件真空封装、材料表面改性处理、实验室真空环境模拟、小型工件真空脱泡等场景,作为真空工艺的承载腔室,需要在抽气作业时维持稳定的负压环境,避免外界气体渗入破坏工艺条件。从结构设计来看,整体采用上下两段式圆柱筒体拼接结构,中间通过带螺栓孔的凸缘法兰实现连接,法兰面需预留密封件安装槽位,配合橡胶或金属密封垫实现周向密封,这种分段式设计一方面降低了大长度筒体的加工难度,另一方面也方便后期打开腔体进行内部工件装夹、清洁维护以及内部构件的更换调整。

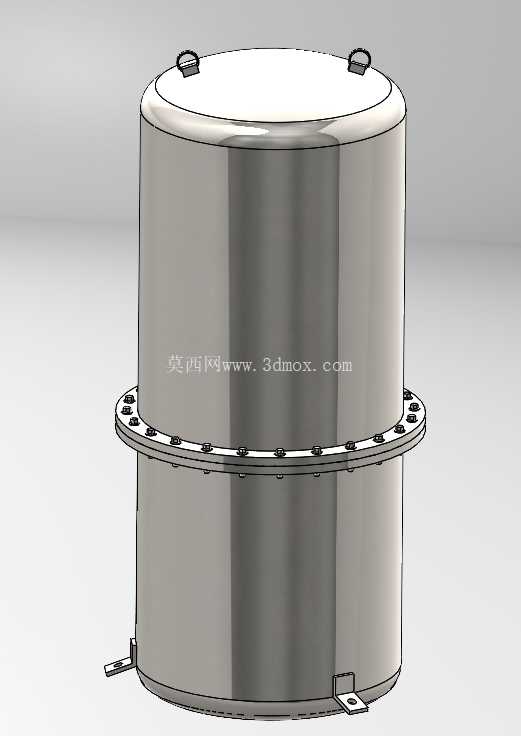

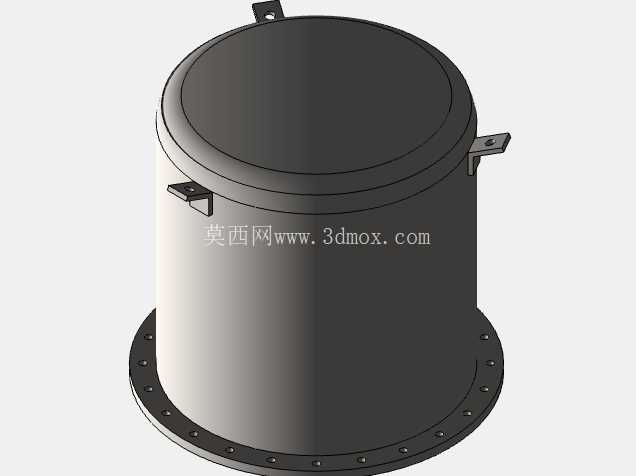

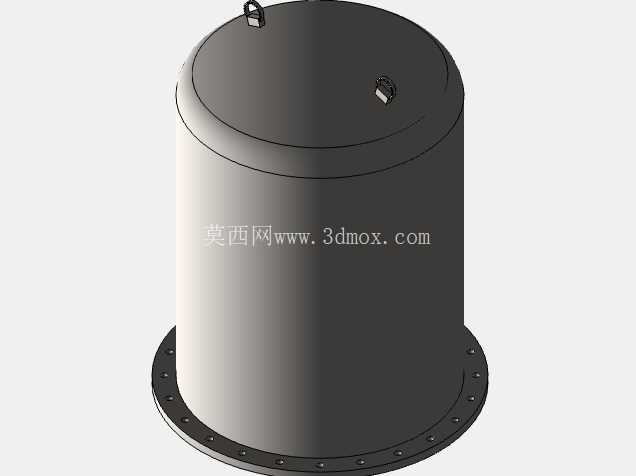

  筒体顶部采用平盖封头结构,封头上设置两个对称的吊环结构,用于腔体上盖的吊装拆卸,毕竟大尺寸腔体的上盖自重较大,人工搬运难以实现对位安装,吊环的位置经过重心校核,起吊时上盖可保持水平状态,方便与下部法兰的螺栓孔对位,避免密封面磕碰损伤。筒体下部侧面预留了抽气接口,用于连接真空管路与真空泵组,接口位置靠近筒体底部,可减少抽气过程中腔体内的气流死角,提升抽气效率;底部设置的支撑脚结构用于将整个腔体固定在安装机架或者地面基础上,支撑脚的安装孔位需匹配现场的固定螺栓规格,同时要保证安装后整个腔体的垂直度,避免法兰密封面出现偏载导致密封失效。

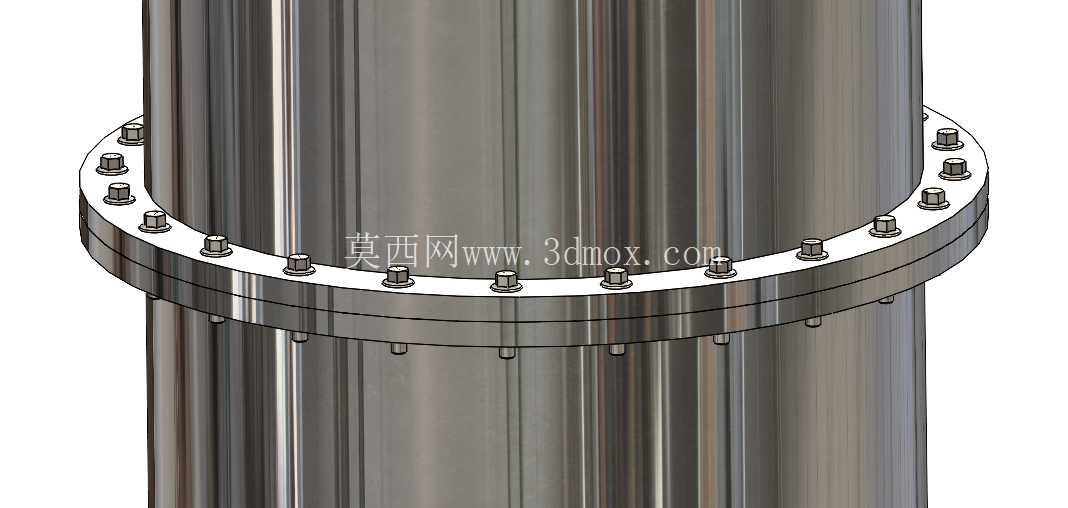

  设计过程中首先要确定腔体的额定工作真空度,根据负压载荷计算筒体壁厚,避免在大气压作用下出现筒体失稳变形,圆柱筒体的壁厚计算需结合材料的弹性模量、安全系数以及筒体的直径尺寸,对于常规低真空应用场景,采用普通不锈钢板材卷焊即可满足强度要求,若涉及高真空工况则需要选用内壁抛光的不锈钢材料,减少内壁放气率。法兰连接部位的螺栓排布采用等间距圆周布置,螺栓数量根据法兰直径、密封所需的压紧力计算确定,保证密封面各点的压紧力均匀,避免局部压力不足导致漏气。

  上下筒体的同轴度是加工装配的核心控制指标,若同轴度偏差过大,法兰对接时会出现局部间隙过大的问题,即使拧紧螺栓也难以消除间隙,会直接导致真空泄漏,因此加工时需要先完成筒体卷焊、校圆,再焊接法兰,焊接过程中采用工装固定法兰位置,减少焊接变形带来的同轴度误差。安装边界方面,需要预留足够的上部空间用于上盖的吊装拆卸,空间高度需大于上盖直径加上吊具的最小作业高度,避免吊装时与周边设备发生干涉;侧面抽气接口位置需要预留管路安装的操作空间,方便真空阀门、波纹管的连接与后期维护;底部支撑脚的安装平面需要保证水平度,平面度误差控制在合理范围内,避免腔体安装后产生附加应力,长期使用过程中出现焊缝开裂的问题。腔体内部可根据不同工艺需求加装工件托架、加热组件、测温元件等附属结构,设计时在筒体上预留相应的备用接口,避免后期改造时在筒体上重新开孔破坏原有结构强度。这类真空腔体的设计核心是在保证结构强度、密封可靠性的前提下,尽可能优化内部可用空间,减少不必要的结构冗余,同时兼顾加工工艺性与装配维护的便捷性,避免出现设计结构无法加工、后期维护无法拆卸的问题。
