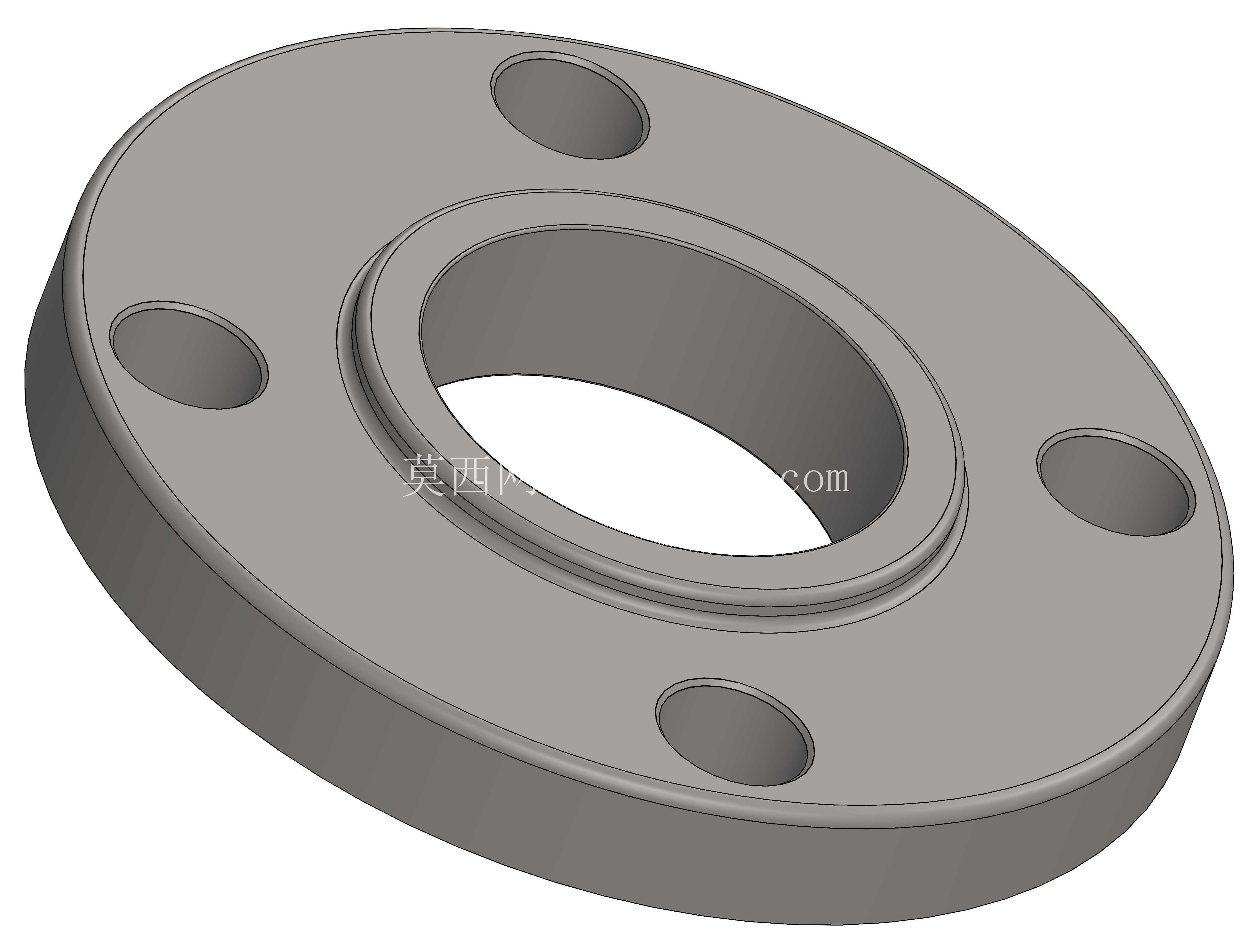

四孔凸面带颈滑动法兰连接构件

　　在民用建筑给排水、工业工艺管路、市政热力输送等场景的管路布设作业中，法兰连接是实现管段可拆卸对接、阀件与管路衔接的核心连接形式，其中滑动法兰凭借安装容错率高、现场适配性强的特点，在低压流体输送场景中应用占比极高。这款滑动法兰的结构设计围绕现场安装的实际痛点展开，主体采用圆盘式法兰盘搭配中心凸起密封台的结构，中心通孔为贯通式设计，可直接穿套在对应通径的钢管端部，无需提前在管端加工复杂的对接坡口，现场施工时仅需将法兰套入管段调整至合适位置，在管端与法兰内侧接缝处完成角焊缝焊接即可完成固定，相比对焊法兰大幅降低了现场焊接的操作难度，也减少了管段预制阶段的加工工序。

　　法兰盘沿圆周均匀分布四个螺栓通孔，孔位的分度圆直径严格匹配对应压力等级的法兰连接标准，安装时可与配对法兰的螺栓孔快速对齐，四个螺栓的紧固顺序采用对角交替紧固的方式即可保证密封面受力均匀，避免因局部应力过大导致密封垫片压溃或者法兰面变形。中心位置的凸起密封台为凸面密封结构，相比全平面法兰，凸台结构可以将密封垫片的受压区域集中在凸台范围内，相同螺栓预紧力下能获得更高的密封比压，适配橡胶垫片、石棉橡胶垫、聚四氟乙烯垫片等多种常用密封垫片，可满足常规水、低压蒸汽、压缩空气等介质的密封需求。

　　法兰颈部的凸起结构做了圆弧过渡处理，既可以增强法兰盘与中心通孔位置的结构强度，避免管路运行过程中因振动、外力拉扯导致法兰盘变形，也能在焊接时减少应力集中，降低焊后法兰出现裂纹的风险。从安装边界来看，这款法兰的外径尺寸、螺栓孔直径、凸台高度、法兰盘厚度均匹配对应公称通径的常用法兰标准，安装时配对法兰的密封面形式需保持一致，螺栓规格需匹配螺栓通孔的直径，紧固后的螺栓露出螺母2-3个螺距即可，无需过度紧固导致法兰变形。在管路系统运行过程中，滑动法兰除了承担管段之间的连接固定作用，还可配合密封垫片阻断介质从连接位置泄漏，同时可拆卸的结构也方便后期管路检修、阀件更换作业，无需对整段管路进行切割，仅需拆卸连接螺栓即可完成对接部位的拆解。

　　在三维建模过程中，这类法兰的建模需要重点保证螺栓孔的位置度、密封凸台的平面度、中心通孔的同轴度，这些形位公差直接影响现场安装的适配性，如果螺栓孔位置度偏差过大，会导致现场安装时螺栓无法穿入，密封凸台平面度不足则会导致介质泄漏，中心通孔与管段的配合间隙过大则会增加焊接难度。实际选型过程中，需要根据管路的公称通径、设计压力、输送介质特性匹配对应规格的法兰，这款四孔结构的滑动法兰通常适配中低压小通径管路，在给排水入户管段、压缩空气分支管路、小型工艺设备的外接管路中十分常见，安装时需要注意法兰密封面不得有磕碰、划痕等缺陷，焊接时需要采取防护措施避免焊渣飞溅到密封面上影响密封效果。
