法兰连接式三通止回阀结构设计

在工业流体输送管网、市政给排水系统、化工介质输送管线以及暖通空调循环管路中，止回阀是无需额外外力驱动、依靠介质自身流动状态自动启闭的核心控制部件，核心作用是阻断介质反向流动，避免下游介质倒灌冲击上游设备——比如水泵出口端加装该类部件，可在水泵意外停转时防止高压水倒流冲击叶轮，避免泵体反转损坏密封结构与轴承组件；在多支路合流的管网上，三通结构的止回阀可同时兼顾两个支路的单向导通需求，减少管路中单独加装多个止回阀带来的流阻损失与安装空间占用。

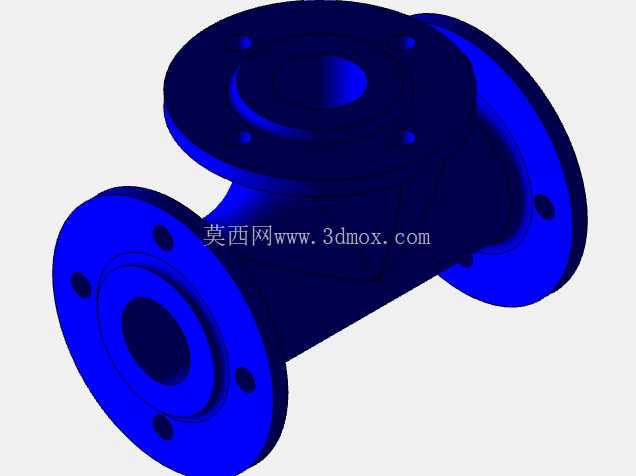

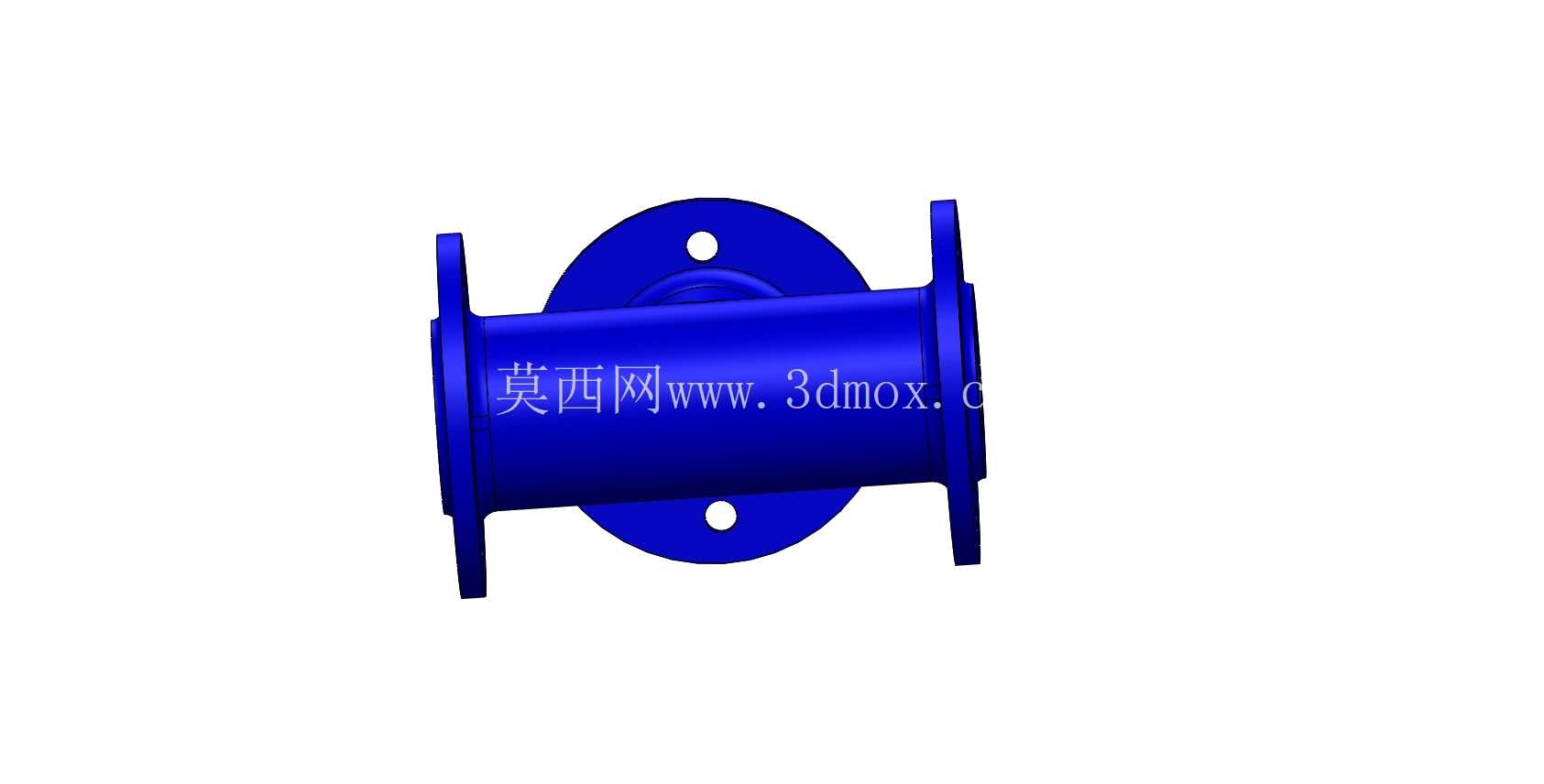

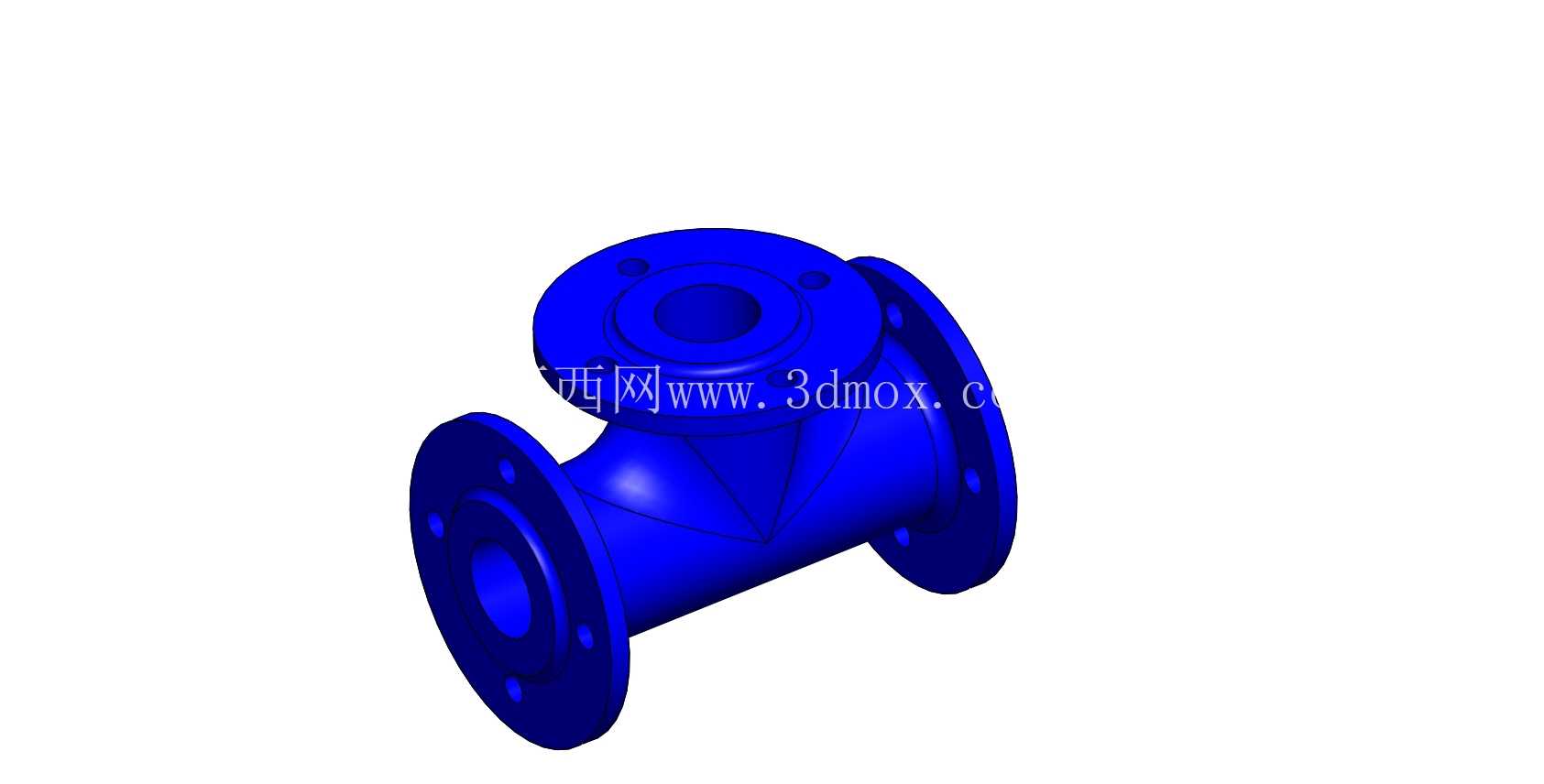

这款三通式止回阀采用法兰连接结构，三个接口均为标准凸面法兰设计，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固、法兰面间加装密封垫片实现静密封，相比螺纹连接的止回阀，法兰连接形式更适配DN50及以上的中大通径管路，能承受更高的管路压力，后期检修拆卸也无需转动整段管路，适配长期固定安装的工业管路场景。阀体整体采用三通式流线型腔设计，介质流通的内腔做了圆弧过渡处理，没有直角突变的流道结构，可大幅降低介质流经阀体时的局部阻力损失，减少输送过程中的能耗，同时避免介质中的固体杂质在直角区域沉积卡滞阀瓣。

从结构设计逻辑来看，该止回阀的三个接口分别对应不同的介质流向逻辑，内部阀瓣采用旋启式或升降式的密封结构，当介质从指定入口进入时，介质压力推动阀瓣克服自身重力与复位弹簧力（若带弹簧辅助结构）开启，介质可顺畅流向两个出口端；当任意出口端的介质压力高于入口端时，反向流动的介质会推动阀瓣压紧在密封阀座上，实现通路的完全截断，避免介质倒流。设计过程中需要重点核算阀瓣的开启压力，既要保证正常输送工况下阀瓣能完全开启、不产生节流振动与噪音，也要保证反向压力出现时阀瓣能快速复位密封，避免出现倒流泄漏。

安装边界方面，该三通止回阀的三个法兰端面的同轴度、垂直度公差需要严格控制，避免安装时与管路对接出现错位，导致密封面受力不均产生泄漏；阀体的结构长度、法兰盘的外径、螺栓孔中心距均遵循对应压力等级的管路法兰标准，选型时只需要匹配管路的公称通径、公称压力以及介质腐蚀属性，即可直接替换同参数的同类型阀门，无需额外修改管路布局。日常运维中，只需要定期检查法兰密封面的垫片老化情况、阀瓣密封面的磨损情况，即可保证长期稳定运行，相比多阀组合的防回流方案，该三通一体式结构减少了两个法兰连接点，也降低了管路整体的泄漏风险点。

在实际工况适配中，这类三通止回阀常被用在循环水系统的回水合流段、压缩空气管网的支路汇总处、以及小型液压系统的回油通路中，不同的介质场景只需要更换阀瓣与阀座的密封材质——比如清水介质用丁腈橡胶密封即可满足需求，腐蚀性化工介质则需要更换氟橡胶或聚四氟乙烯密封件，阀体材质也可根据介质属性选用铸铁、铸钢或者不锈钢材质，适配不同的腐蚀与压力工况。建模过程中，需要重点保证内腔流道的曲面连续性，法兰螺栓孔的位置度公差，以及阀瓣与阀座配合面的角度精度，这些细节直接决定了阀门装配后的密封性能与流通效率。
