车用锥形发动机空气滤清器结构设计

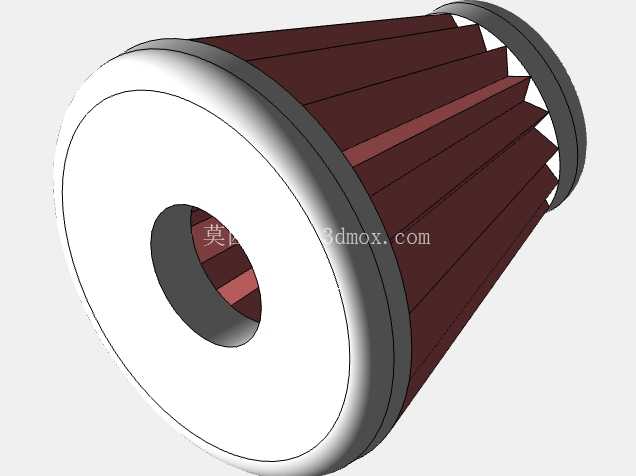

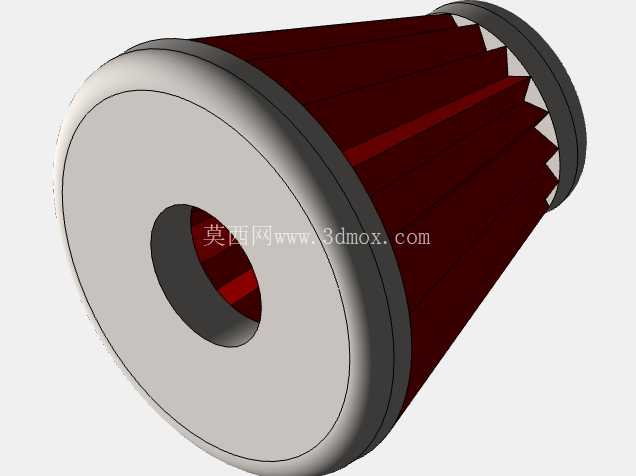

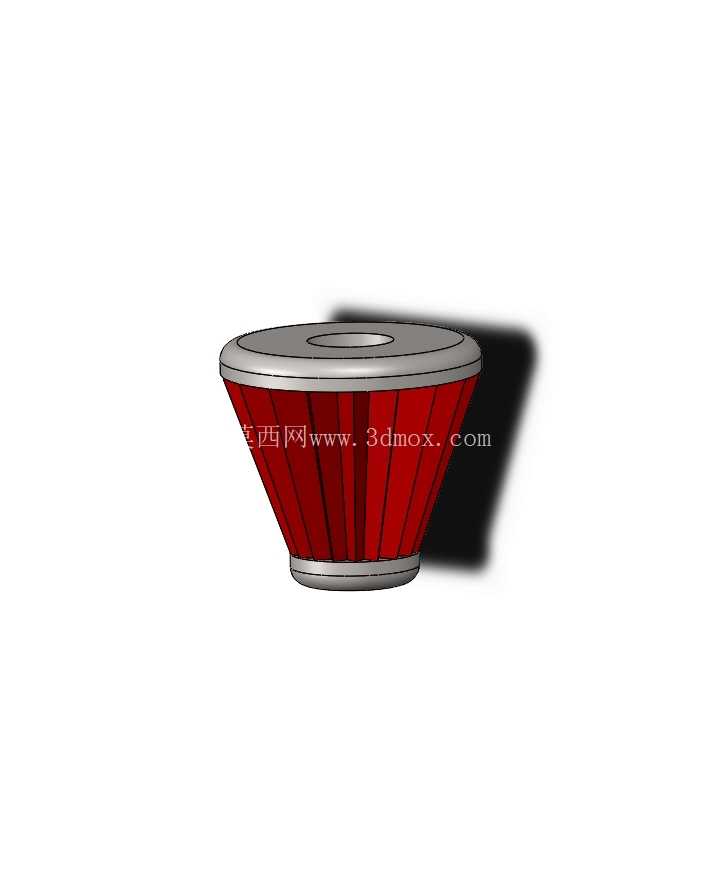

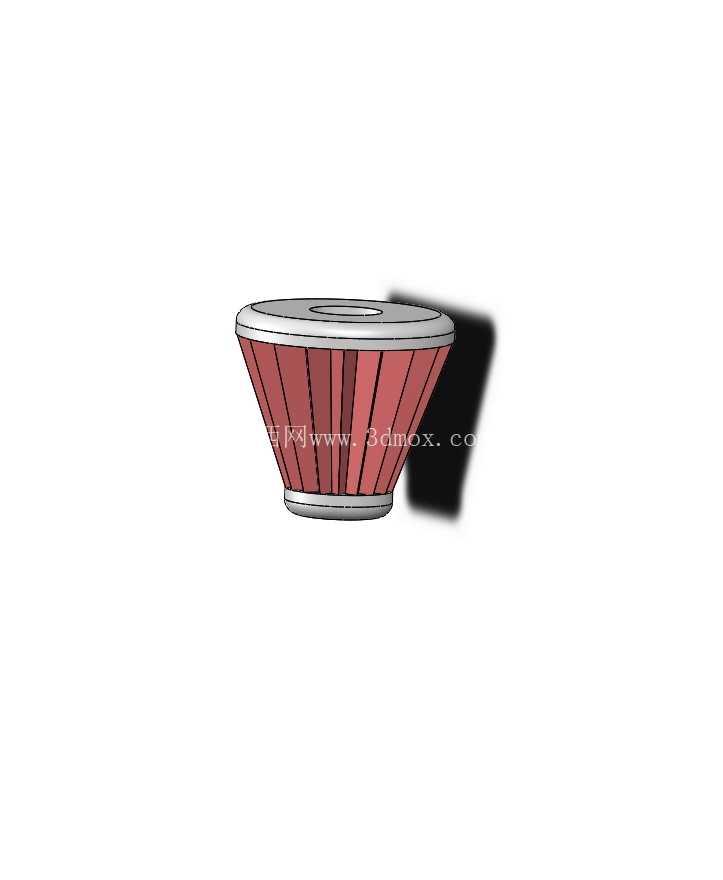

在商用车与乘用车辆的进气系统布局中，空气滤清器始终是决定发动机运行寿命与输出效率的核心功能部件，本次呈现的锥形空气滤清器结构，主要适配小排量自然吸气发动机的前置进气舱布局，区别于传统平板式方壳滤芯，锥形结构的设计初衷首先是在有限的安装空间内最大化过滤介质的展开面积。从实际装车场景来看，这类锥形空滤大多布置在发动机舱靠近翼子板的进气侧，安装边界需要避让周边的冷却管路、线束接插件以及引擎盖的闭合间隙，上下端的金属压边结构一方面承担密封作用，避免未经过滤的空气从滤芯侧边短路进入进气歧管，另一方面也为滤芯提供足够的结构刚度，应对车辆行驶过程中的振动与进气负压带来的形变。从功能实现逻辑来看，空气进入滤芯外侧后，会穿过多层过滤介质流向中心的出气通道，锥形的渐缩结构可以让气流在流动过程中逐步提升流速，减少进气阻力的同时，让大颗粒灰尘在离心力作用下附着在滤芯外层下部，降低上层过滤介质的堵塞速率，延长保养周期。设计过程中需要重点考量几个核心边界：首先是上下端盖的同轴度公差，若端盖偏移超过0.5mm，安装时就会出现密封胶圈压合不均的问题，导致漏气风险；其次是滤芯褶皱的均匀度，每一道褶皱的间距需要控制在3-4mm之间，间距过小会在积尘后快速堵塞气流通路，间距过大则会浪费有效过滤面积，无法达到额定进气流量要求；最后是外层金属护网的网孔尺寸，既要保证足够的通流率，又要能阻挡较大的树叶、碎石等异物直接冲击过滤介质，避免滤芯被意外击穿。在实际工况验证中，这类锥形空滤需要承受-40℃到120℃的环境温度变化，端盖的密封胶圈需要选用耐老化的丁腈橡胶材质，避免长期接触发动机舱的油气、高温出现硬化开裂；滤芯的过滤介质采用复合纤维材质，对10μm以上颗粒的过滤效率需要达到98%以上，才能有效阻挡道路扬尘、花粉、轮胎磨损碎屑等杂质进入气缸，防止活塞环与缸壁出现异常磨损。很多结构设计人员在建模时容易忽略滤芯的安装导向结构，实际上在下端盖位置设计15°的导向倒角，能大幅提升总装线上的装配效率，工人不需要反复对位就能将滤芯快速卡入安装底座，减少装配工时。另外，锥形结构的倾斜角度也不是随意设定的，角度过大则整体高度过高，无法适配低矮的引擎舱布局，角度过小则过滤面积提升效果有限，经过多轮仿真验证，锥角控制在25°-30°之间时，能在120mm的总高度限制下，实现比同直径平板滤芯高40%左右的过滤面积，同时进气阻力控制在2.5kPa以内，满足发动机高转速工况下的进气量需求。在日常保养场景中，这类滤芯的拆卸不需要额外工具，松开进气软管的卡箍就能直接取出，清理时可以用低压压缩空气从内侧向外吹除附着的灰尘，当累计行驶里程达到保养阈值后直接整体更换，不需要拆解内部结构，降低了后期维护的技术门槛。从进气系统的匹配角度来说，空滤的出气端直径需要与进气软管的内径保持一致，避免出现变径导致的气流紊流，紊流不仅会提升进气噪音，还会影响空气流量计的测量精度，导致喷油量匹配失准，出现动力下降、油耗升高的问题。建模过程中需要重点还原褶皱的均匀排布、上下端盖的卷边结构、密封胶圈的安装槽位，这些细节直接决定了模型用于结构验证、装配干涉检查时的参考价值，不能因为是外观可见度不高的部件就简化核心配合结构。
