小型四旋翼航拍巡检飞行器结构设计

　　这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可覆盖园区巡检、小范围航测、户外航拍、农林作物长势巡查等多个使用场景，相比固定翼飞行器，它不需要专用起降跑道，在狭小的楼顶、林间空地、厂区路面都能完成垂直起降，悬停状态下可定点采集画面或传感数据，适配多数低空零散作业的需求。

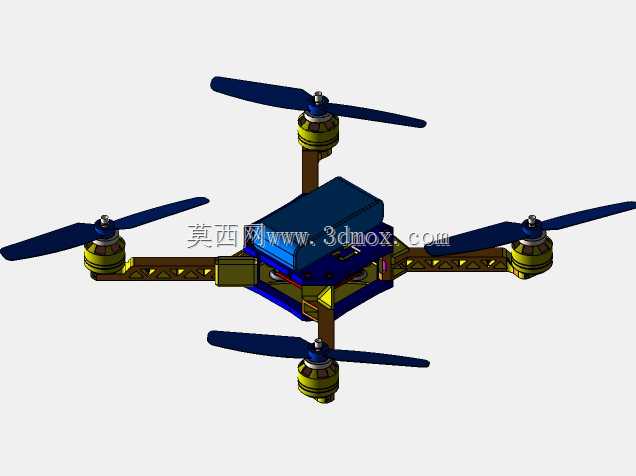

　　从功能特性来看，整机采用X型机架布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反抵消反扭力矩，飞控模块安装在机身中心的载荷仓内，重心与整机几何中心重合，可降低飞行过程中的姿态调整负载，机臂采用镂空减重设计，在保证结构刚度的前提下尽可能降低整机自重，预留的中心载荷仓可根据作业需求更换航拍相机、气体检测模块、温湿度采集模块等不同载荷，适配不同的作业任务。

　　设计过程中优先考虑了安装边界与维护便利性，机臂与中心机身采用快拆式连接结构，日常运输时可将机臂单独拆卸收纳，减少存放占用空间，单个旋翼组件包含无刷动力电机、螺旋桨与电调安装位，电机座预留了标准安装孔位，可适配同规格不同功率的动力电机，方便根据载荷重量调整动力配置。机身底部预留了起落架安装孔位，安装起落架后可在降落时缓冲地面冲击，同时避免底部挂载的载荷直接接触地面造成磕碰。

　　外形尺寸上，整机对角电机轴距适配小范围作业的灵活需求，既不会因为尺寸过大导致林间、楼道等狭窄空间穿行困难，也不会因为尺寸过小导致抗风能力不足、载荷挂载空间受限，螺旋桨旋转范围与机臂末端保持足够安全间隙，避免飞行过程中桨叶碰到机臂结构引发故障。中心机身的载荷仓采用分层设计，上层布置飞控与供电模块，下层预留载荷安装位，走线槽沿机臂内部布置，可将电调与电机的连接线完全收纳在结构内部，减少飞行过程中的风阻，同时避免线材外露被桨叶剐蹭。

　　结构设计阶段还考虑了不同工况下的受力情况，机臂与机身的连接位置做了局部加强处理，应对飞行过程中机动动作带来的交变载荷，电机座位置设计了散热间隙，可在电机长时间工作时引导气流带走热量，避免动力系统过热降效。整机结构没有多余的装饰性部件，所有结构特征都服务于飞行性能与载荷安装需求，不管是用于航模爱好者的二次改装，还是作为小型作业无人机的结构原型，都能提供清晰的结构参考，可直接在此基础上根据具体作业场景调整尺寸、更换动力配置或扩展功能模块。
