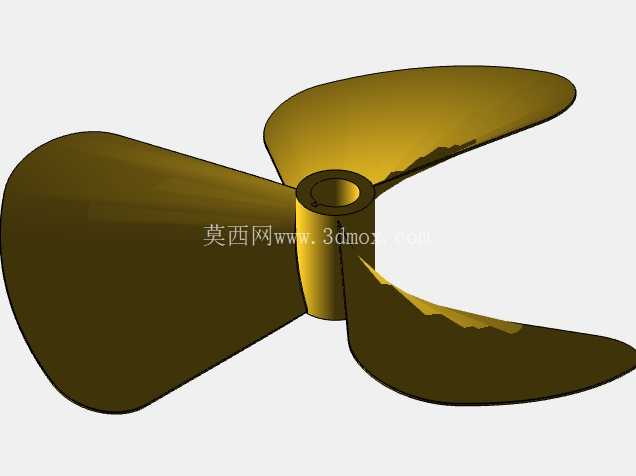

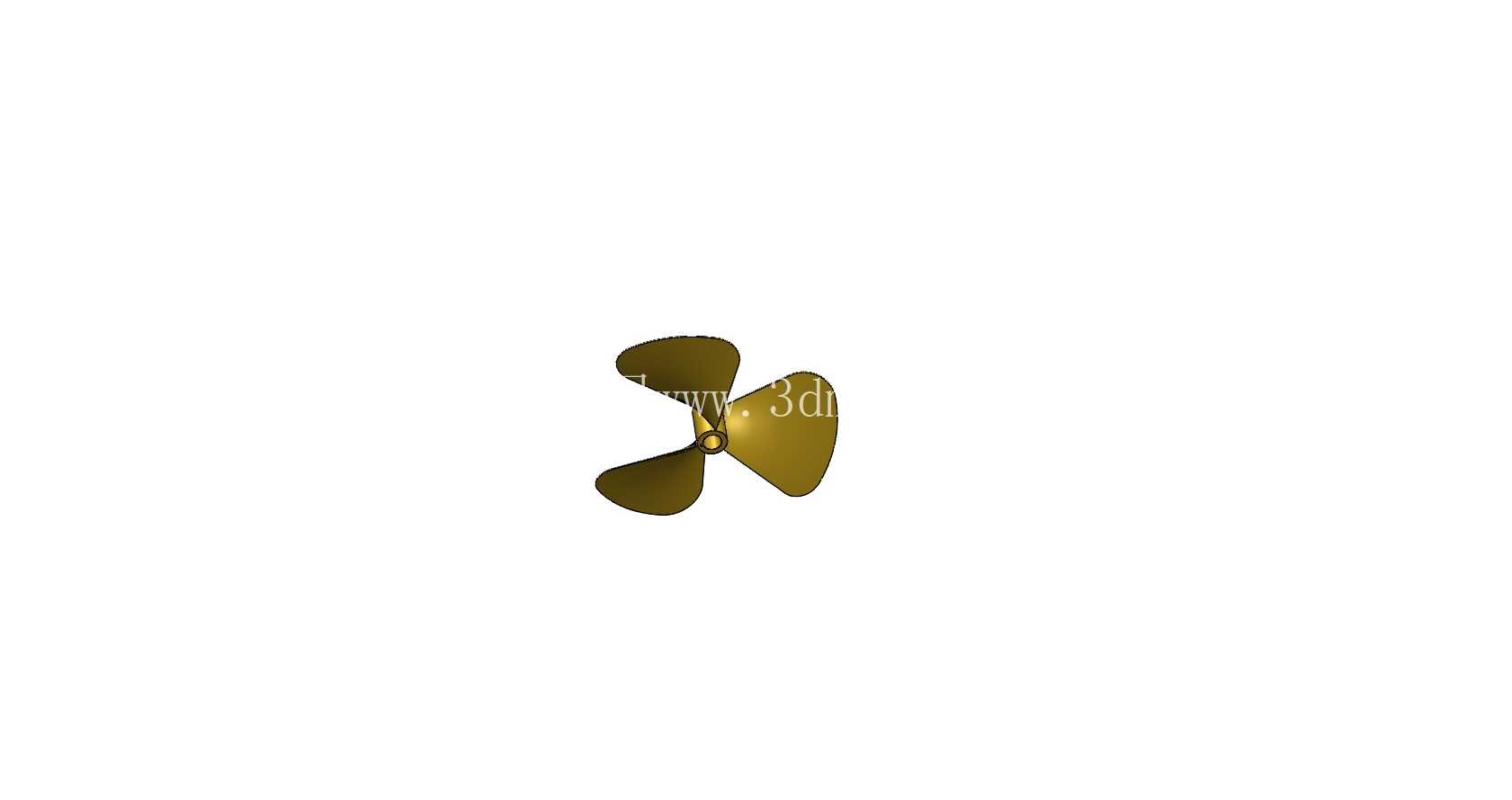

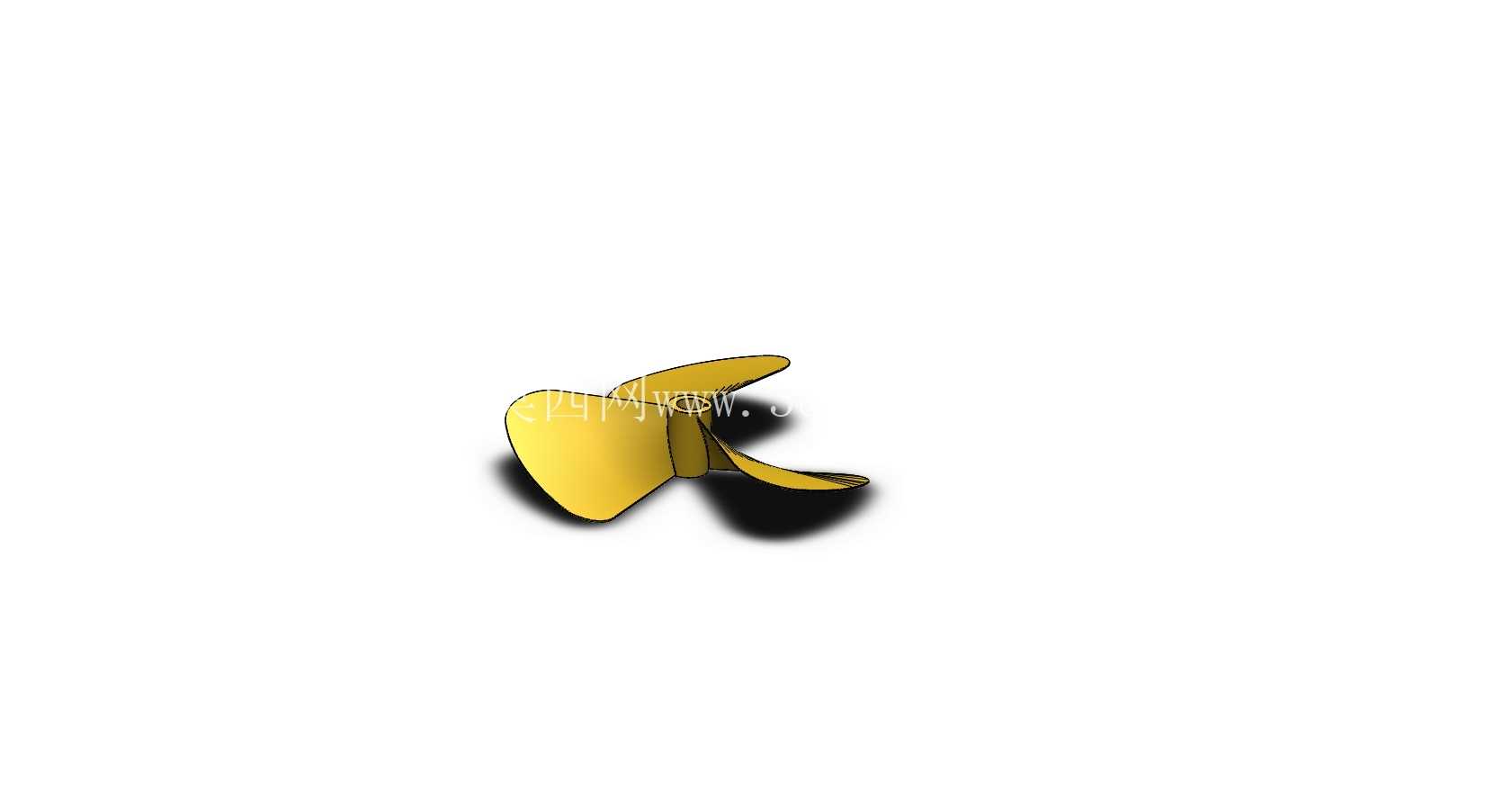

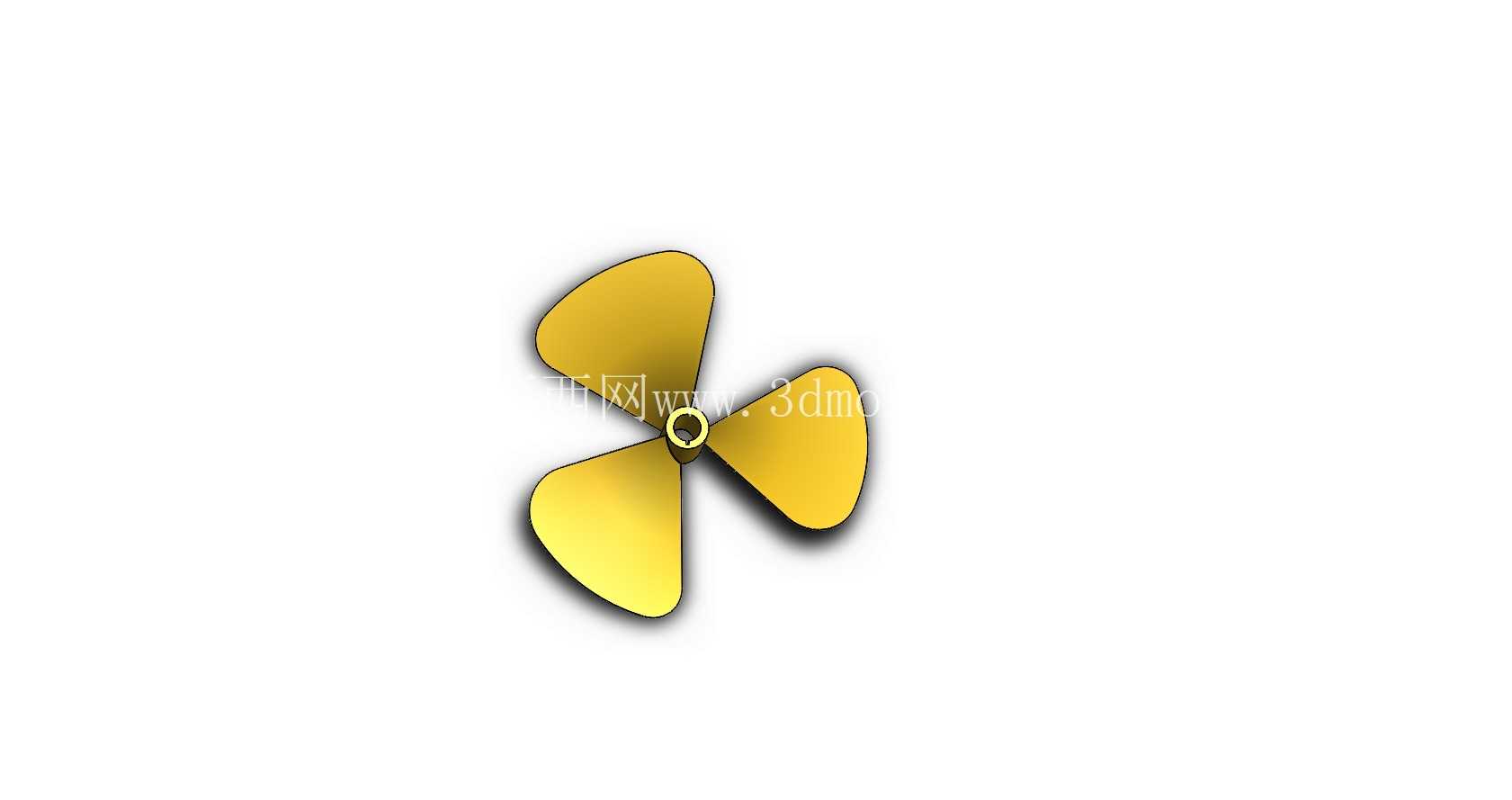

三叶式流体推进螺旋桨结构设计

在流体推进类设备的动力输出端，螺旋桨是直接将旋转机械能转化为流体推力的核心执行部件，本次设计的三叶式螺旋桨，主要面向小型低空无人机、内河小型作业艇、低速风洞试验台等场景的动力匹配需求，区别于大型船舶用的大直径多叶螺旋桨，该款螺旋桨在设计阶段就优先考虑了小空间安装边界下的推力效率与动平衡稳定性。从实际使用场景来看，低空多旋翼无人机对螺旋桨的重量敏感度极高，过重的桨叶会提升电机的启动负载，缩短续航时长，因此该螺旋桨在叶片根部做了渐变式加厚处理，既保证了高速旋转时的结构强度，避免叶片在离心力作用下出现形变断裂，又尽可能削减了叶片非工作面的材料冗余，降低整体转动惯量。而在小型船舶的应用场景中，螺旋桨需要兼顾水中的抗腐蚀性能与杂物缠绕规避能力，该设计的叶片前缘做了圆弧过渡处理，没有尖锐的棱角，在浅水区航行时能减少水草、漂浮杂物挂住桨叶的概率，同时叶片的曲面弧度经过流体仿真优化，在低转速下就能获得足够的推水效率，匹配小功率舷外机时也能推动船体平稳行进。

从设计思路层面，三叶结构的选择是平衡推力输出与运行振动的折中方案，两叶桨虽然转动惯量更小，但高速旋转时容易产生周期性的振动，对动力轴的轴承磨损较快，四叶及以上的多叶桨虽然推力更平顺，但在同等直径下气动或水动阻力更大，对动力源的功率要求更高，三叶结构刚好能在多数小型动力场景下兼顾效率与稳定性。叶片的翼型截面采用了从根部到梢部的渐变设计，靠近桨毂的位置弦长更大，安装角也更大，这是因为桨叶根部的线速度更低，更大的安装角能提升该区域的流体做功效率，而靠近叶梢的位置线速度更高，因此适当减小安装角、收窄弦长，能降低叶梢的涡流损耗，减少无用的能量耗散。桨毂中心设计了标准的D型轴孔，配合侧面的紧定螺钉安装位，能适配市面上多数小型动力输出轴的安装尺寸，不需要额外定制转接件，安装时只需要将桨叶套入动力轴，拧紧紧定螺钉即可完成固定，拆卸维护也十分便捷。

在外形尺寸与安装边界上，该螺旋桨的整体回转直径控制在适配小型动力设备的区间内，安装后不会超出多数小型无人机机架、小型船舶舷侧的边界，避免旋转过程中碰到机架或船体结构。桨叶的后缘做了轻微的削薄处理，能减少旋转时的流体噪音，在无人机应用场景下能降低飞行时的气动噪声，在船舶应用场景下也能减少水下航行的噪音辐射。为了保证高速旋转时的动平衡，每一片叶片的重量偏差都控制在极小的范围内，桨毂的端面也做了平整度处理，安装后不会出现端面跳动的情况，能有效延长动力端轴承的使用寿命。在实际工况验证中，该螺旋桨在额定转速区间内运行时，推力输出线性度较好，不会出现突然的推力波动，匹配对应的电子调速器或油门控制机构时，操控手感更加跟手，无论是无人机的姿态调整还是船舶的航速控制，都能获得更精准的动力响应。针对不同的应用介质，该结构的螺旋桨只需要更换对应的材质即可适配，空气中使用可以选择轻质高强度的工程塑料或碳纤维材质，水中使用可以选择尼龙加纤或金属材质，结构本身不需要做大幅修改，具备较强的场景适配性。
