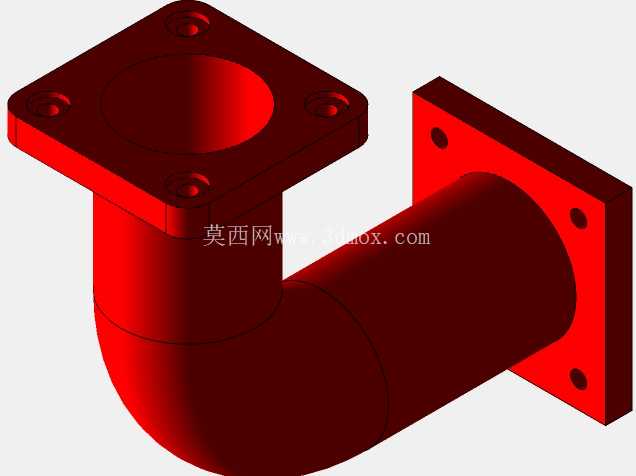

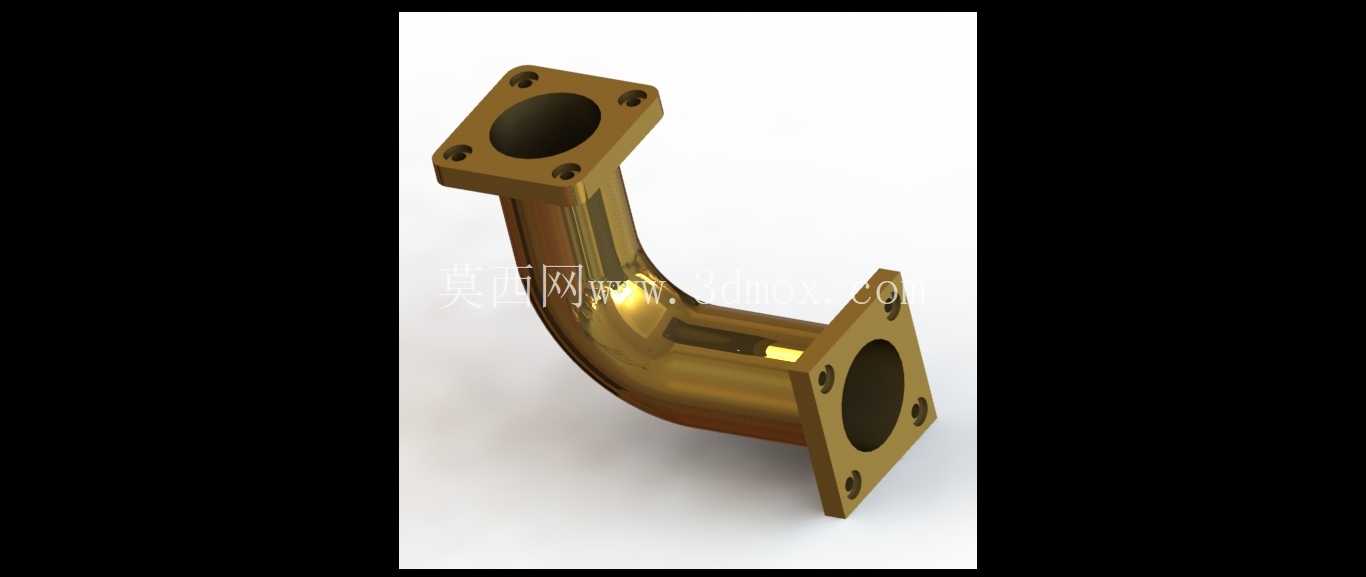

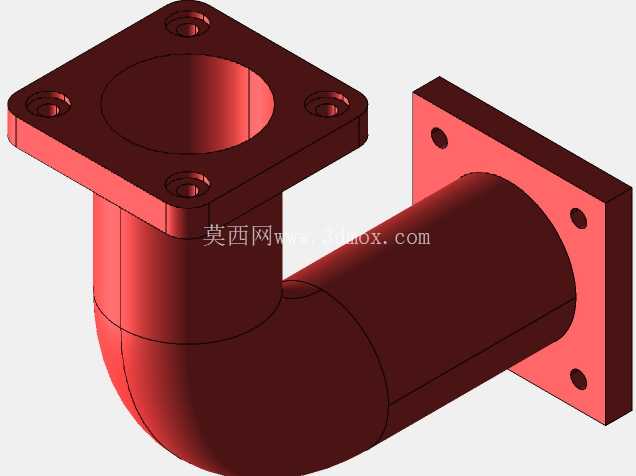

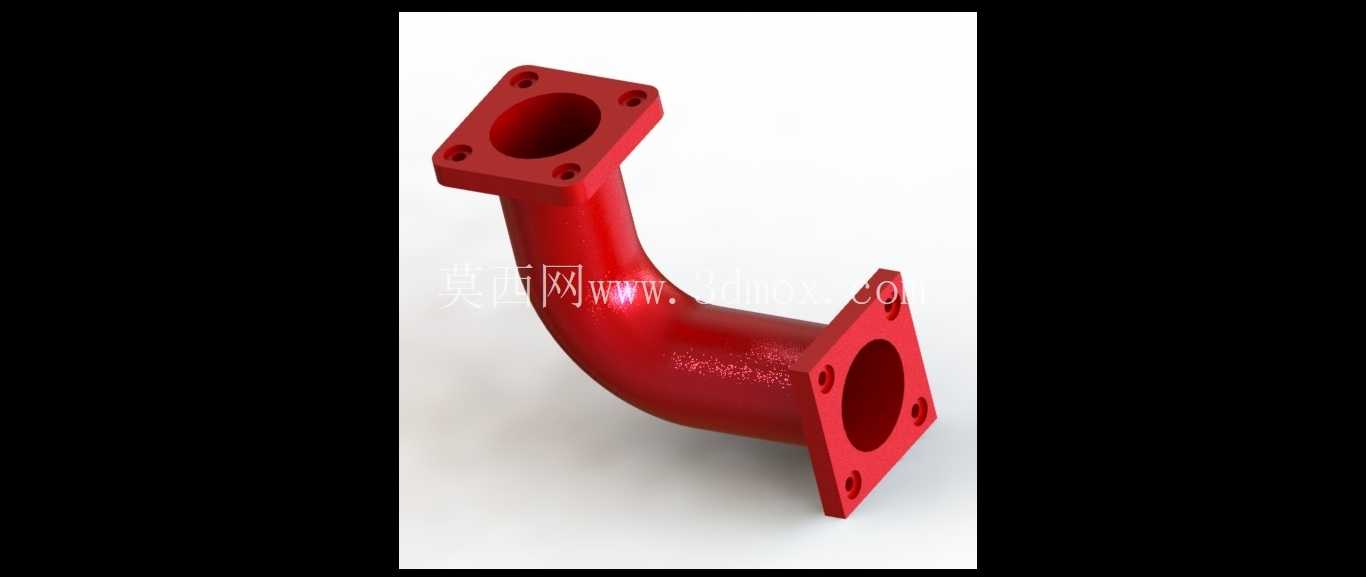

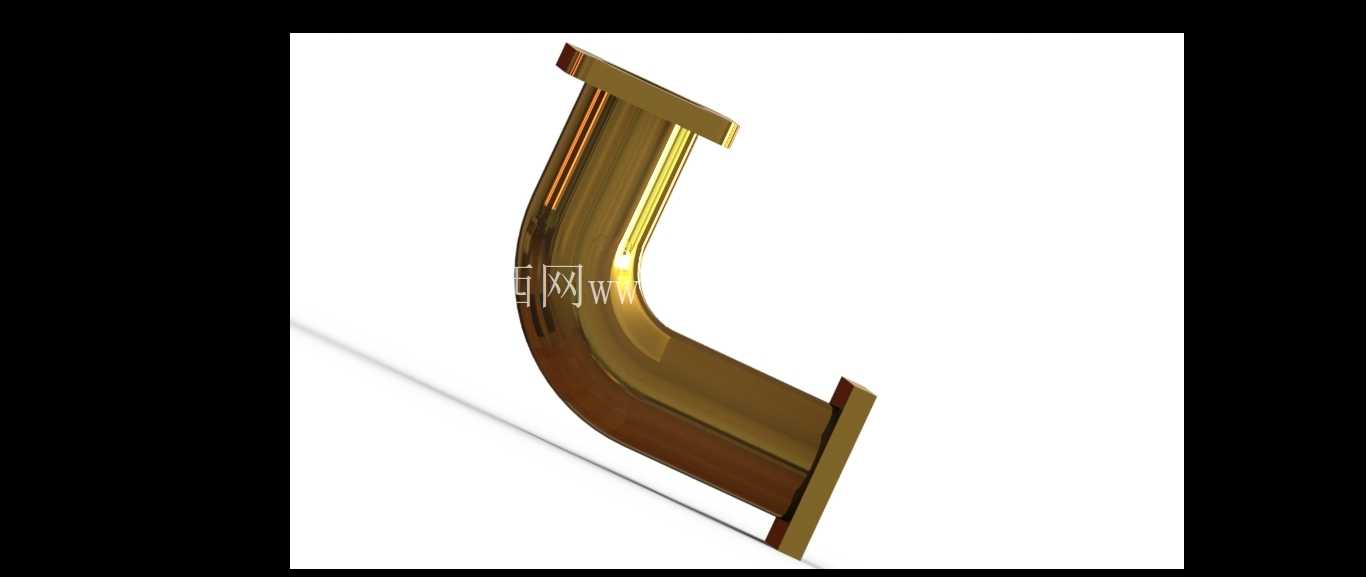

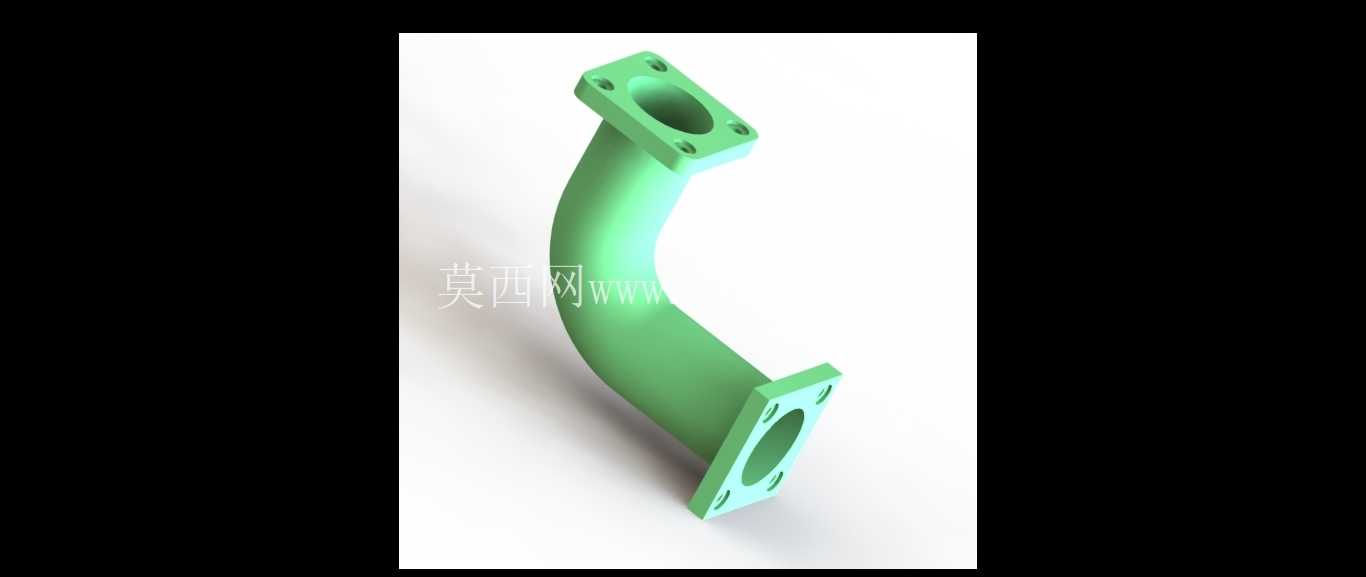

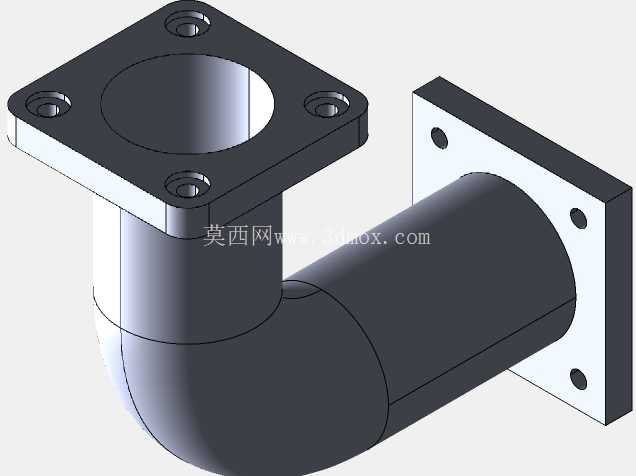

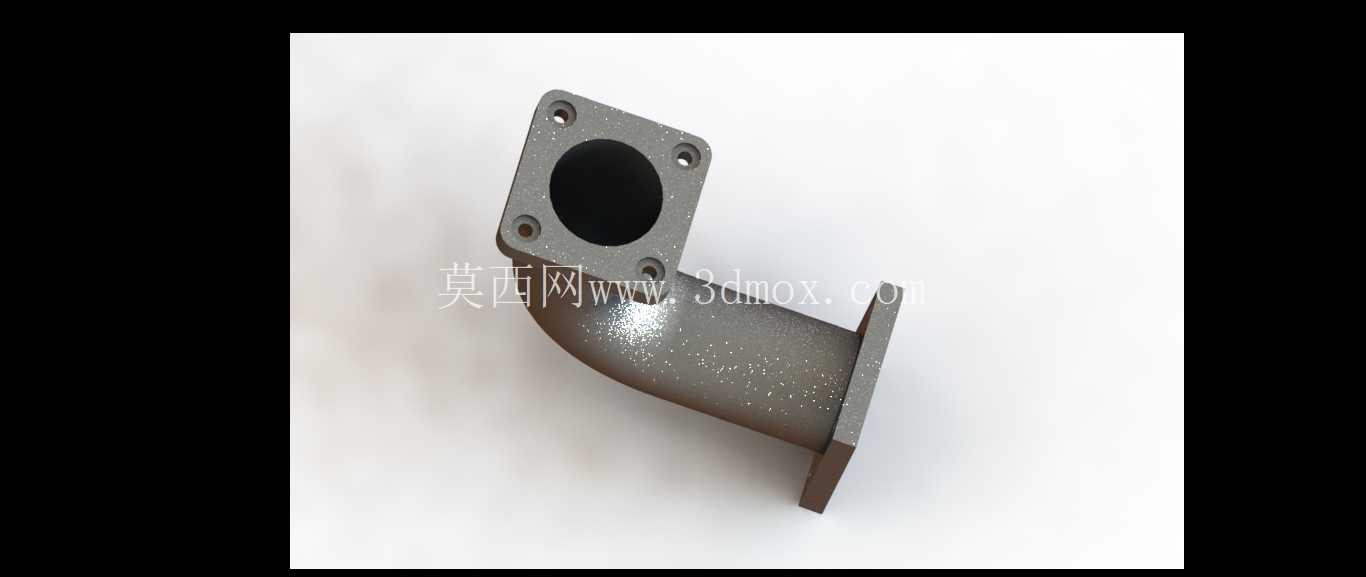

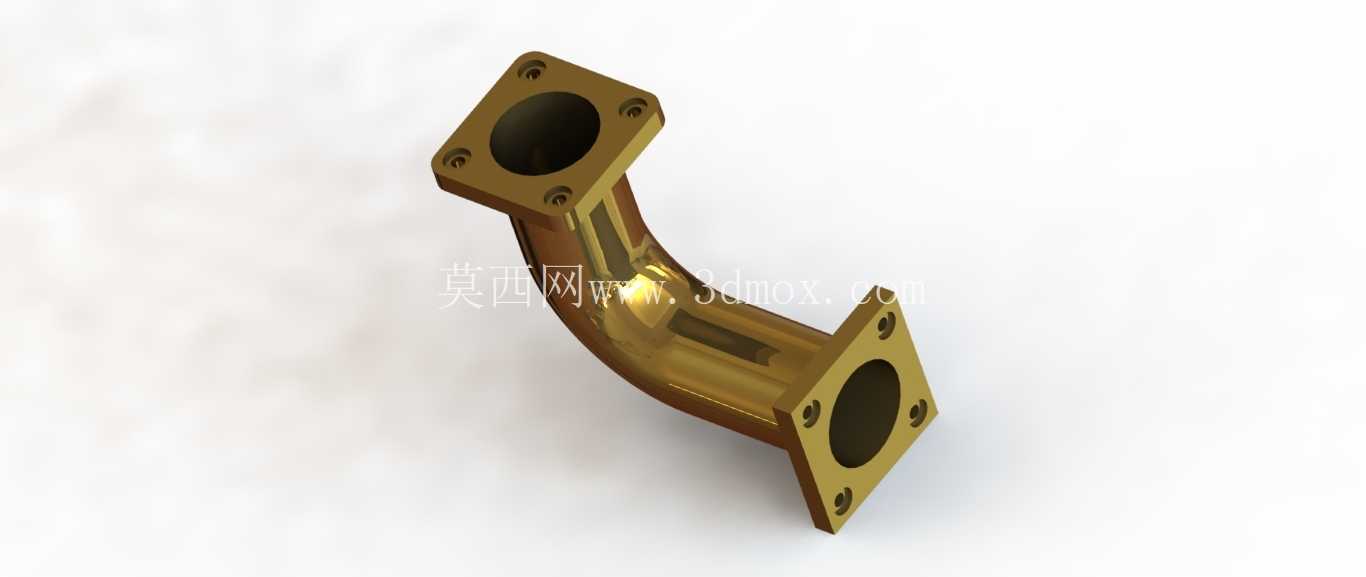

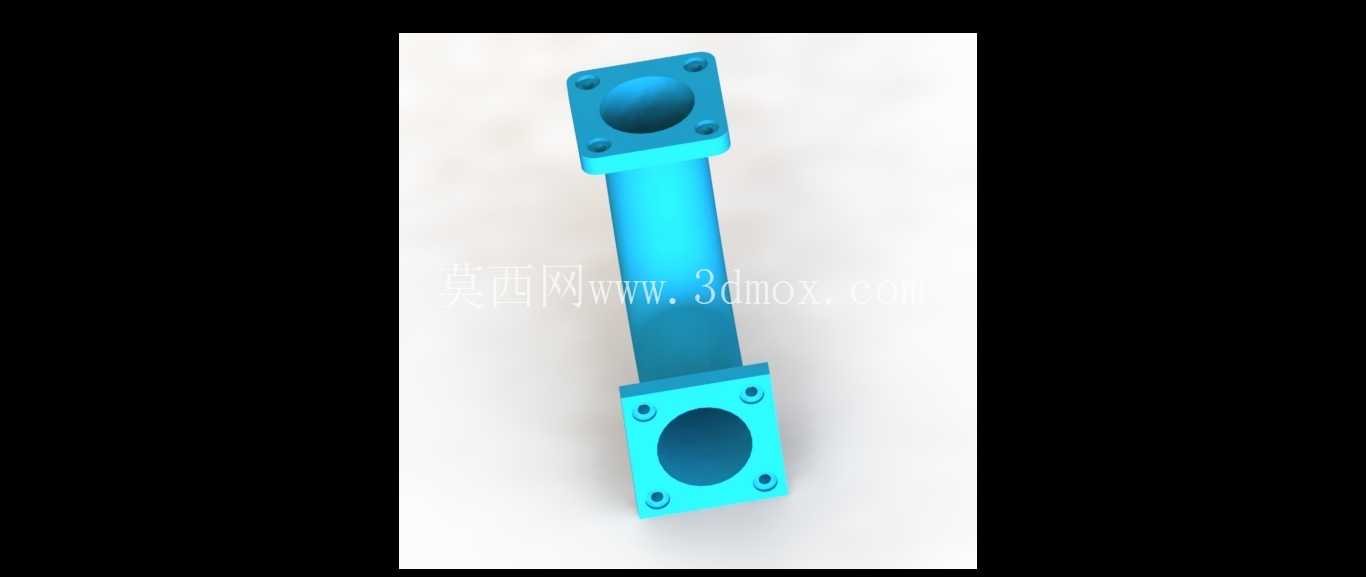

带法兰安装座的90度弯角肘管结构设计

　　从结构设计逻辑来看，整个弯管段采用等通径的圆弧过渡流道，没有出现截面突变或者直角死角，流体在转向过程中不会因为流道骤变产生局部涡流，能够有效降低管路运行过程中的压力损失，同时减少介质内杂质在转角处的沉积概率，对于输送带有微小固体颗粒的介质、或者对流速稳定性要求较高的气动回路，这种平滑过渡的流道设计能大幅降低管路堵塞、局部冲蚀的风险。两端的方形法兰座与弯管段采用一体化过渡结构，法兰与管身的衔接位置做了圆弧加厚处理，没有应力集中的直角棱边，在承受管路内压或者外部安装载荷时，应力能够沿着加厚过渡区均匀分散，避免长期受载后在衔接位置出现开裂失效。在流体输送、气动回路、液压管路以及部分需要硬质管路转向的设备布局场景中，直角转向的管路连接件是管路排布里无法绕开的核心部件，这类肘管结构的设计合理性，直接影响管路的流阻表现、安装便捷性以及长期运行的密封可靠性。不同于常见的丝扣连接弯头，这款带方形法兰安装座的肘管，两端均采用带螺栓孔的方形法兰结构，适配需要硬密封、大扭矩固定或者需要频繁拆装维护的管路节点，避免了丝扣连接在反复拆装后出现的螺纹滑牙、密封带老化渗漏的问题。

　　法兰端面上的密封面为平面结构，适配平垫片或者O型圈的密封形式，四个角的安装螺栓孔采用通孔设计，安装时可以从法兰外侧穿入螺栓，不需要在管体上加工螺纹，降低了加工难度，同时螺栓锁紧时的压紧力能够均匀作用在整个密封面上，保证密封压力分布均匀，不会出现局部压不紧导致的渗漏。在安装边界的设计上，两端法兰的安装面呈90度垂直布局，两个法兰的中心轴线严格垂直相交，交点位于弯管段的圆弧中心位置，安装时可以直接贴紧对应设备的安装面，不需要额外调整管路角度，能够快速完成两个垂直方向管路的对接，适合在设备内部空间紧凑、管路排布密集的场景下使用，比如小型液压站的阀块接口转向、气动控制箱的进出气路连接、小型冷却系统的管路转向布局。

　　弯管段的外壁做了等壁厚设计，在保证整体结构强度的前提下尽可能控制零件重量，同时外壁的平滑曲面没有多余的凸起结构，在设备内部排布时不会和周边的其他零部件产生干涉，安装后也不会因为突出的结构积灰或者残留清洁死角。从实际使用的角度出发，这种法兰式肘管相比焊接式弯头，不需要现场焊接作业，安装时不需要专业的焊接设备和焊工，只需要用标准螺栓锁紧即可完成装配，后期维护拆卸时也只需要松开螺栓就能拆下，不会对周边管路造成破坏，适合在需要定期维护清理管路内部、或者需要频繁调整管路布局的设备上使用。

　　在建模过程中，需要重点保证两个法兰端面的平面度、螺栓孔的位置度，以及弯管段内壁的平滑度，法兰端面如果平面度超差，锁紧螺栓后会出现局部间隙，导致密封失效；螺栓孔位置度偏差过大则会出现安装时螺栓无法穿入、或者强行穿入后法兰面错位的问题；内壁如果有建模残留的台阶或者凸起，会直接影响流道的顺畅性，增加流阻甚至造成杂质堆积。整个结构没有多余的复杂特征，所有加工面均为平面或者规则圆弧面，不管是采用金属切削加工、铸造成型还是3D打印制作，都有较好的工艺性，不需要特殊的定制刀具或者复杂工装，能够有效控制零件的加工成本。在选型适配时，只需要匹配对应法兰的安装孔距、通径尺寸以及额定工作压力，就可以直接替换同规格的其他转向接头，不需要对周边管路结构做额外修改，具备较好的通用适配性。
