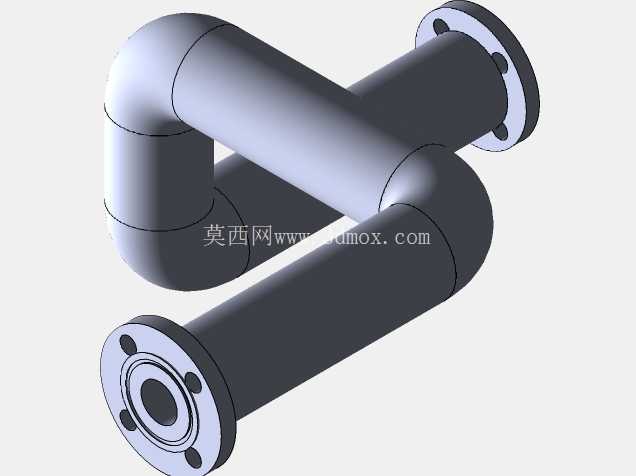

带法兰连接的S型弯扫掠管路结构

　　在流体输送系统的管路布局设计中，受现场安装空间限制、设备接口位置错位、管路应力补偿需求等因素影响，非直连的异形弯管是管路系统中极为常见的结构部件，本次呈现的带法兰S型弯管路，就是针对小范围错位接口对接场景设计的典型管路构件。这类弯管常应用在化工流体输送、暖通空调水循环、小型液压动力站油路、实验室气路等场景中，当两个待连接的法兰接口存在轴向与径向的复合错位，且错位距离较小、不适合采用多段直管加弯头拼接的方案时，一体化成型的S型弯管可以在最小的空间占用下完成接口对接，同时减少管路连接节点数量，降低泄漏风险。

　　从功能特性来看，该管路两端采用标准凸面带颈法兰结构，法兰端面均匀分布四个螺栓通孔，对接时可配合密封垫片完成端面密封，法兰与管身采用圆弧过渡结构，避免直角连接处的应力集中，提升管路承压能力。管身部分采用等径圆管结构，两次90度平滑弯转形成S型走向，弯转段的弯曲半径符合管路设计的通用规范，既不会因为弯曲半径过小导致管内流体阻力激增、介质输送能耗上升，也不会因为弯曲半径过大造成整体结构占用空间过多，适配紧凑安装场景的需求。

　　在设计思路上，这类扫掠成型的弯管建模过程需要先确定两端法兰的安装基准面，根据实际接口的错位量绘制三维空间扫掠路径，路径的弯转段做相切约束，保证管身曲率连续，避免出现折角导致的流道突变；之后以路径为引导线，选取标准管径的圆形截面完成扫掠生成管身实体，再在两端基准面上匹配对应压力等级的法兰结构，法兰的螺栓孔位置需要与对接设备的接口孔位保持一致，建模时需要注意螺栓孔的跨中布置要求，避免安装时出现螺栓与其他构件干涉的问题。

　　从安装边界来看，这类弯管的安装需要预留足够的法兰螺栓操作空间，法兰圆周外侧需要预留至少能放入扳手完成螺栓拧紧的操作距离，管身弯转部分需要与周边的设备壳体、其他管路、支撑结构保留不小于管径十分之一的安全间隙，避免管路工作时因振动、热胀冷缩产生形变与周边构件发生摩擦碰撞。在实际工程应用中，这类一体化弯管相比多段拼接的管路，焊缝数量更少，对于输送有腐蚀性介质、高压介质的场景，能有效减少焊缝泄漏的隐患，同时S型的管身结构自带一定的形变补偿能力，可以吸收管路系统运行时产生的小幅度热胀冷缩位移、设备运行传递的微幅振动，降低管路接口处的应力集中，避免法兰密封面因长期受交变应力出现密封失效的问题。建模过程中还需要注意管身壁厚的均匀性，扫掠成型时需要保证截面始终与路径垂直，避免弯管外侧壁厚减薄、内侧壁厚堆积的问题，实际生产中这类弯管如果采用金属材质，多采用无缝钢管弯制后焊接法兰的工艺，建模时的壁厚参数需要匹配对应管材的标准规格，保证模型可以直接对接生产工艺环节，不需要二次调整参数。
