异径沟槽式机械三通管路接头结构

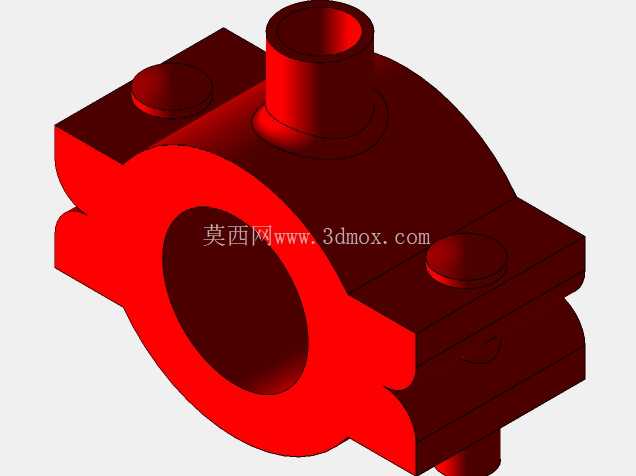

　　在民用建筑消防供水、工业循环水输送、市政给排水管线改造这类现场施工场景里，经常会遇到主管道已经铺设完成，需要额外引出小口径支路的需求，要是采用传统焊接式三通，不仅要动火作业，在易燃易爆的厂区、地下管廊区域施工审批流程繁琐，还会破坏原有管道的防腐层，后期运维隐患多，沟槽式异径机械三通就是针对这类场景开发的管路分流连接件。这款接头的主接口适配2英寸也就是DN50规格的沟槽式管道，配套标准Victaulic沟槽卡箍安装，不需要对主管道进行截断套丝或者焊接作业，只需要在主管道对应位置开出匹配的孔位，把三通的上下两部分壳体对合卡在主管道上，通过壳体两侧的紧固螺栓锁紧，就能实现主管道的固定密封，侧面引出的3/4英寸也就是DN20规格的接口，可以直接接驳小口径支管，用来接压力表分支、喷淋支路、小型排水旁路这类小流量管路。

　　从结构设计来看，这款三通的壳体采用了等强度的异形腔体设计，主通道为全通径结构，不会因为加装三通造成主管道的通流截面缩减，避免产生额外的管路压损，主通道两端的卡接位做了和标准沟槽管匹配的圆弧凸缘，安装时可以和卡箍内的橡胶密封圈紧密贴合，在1.6MPa的常规工作压力下不会出现渗漏。侧面的支管接口和主腔体采用一体化的圆弧过渡，没有直角突变的流道结构，能减少支路流体转向时的湍流冲击，降低管路运行时的振动和噪音。壳体上的两个螺栓凸台做了加厚处理，螺栓锁紧时的压紧力可以均匀分布在壳体和密封圈接触的整个环形面上，不会因为局部应力过大造成壳体开裂或者密封圈压偏失效。

　　从安装边界来看，这款三通的整体外形没有突出的尖锐结构，主管道方向的安装长度比同规格的焊接三通缩短了近三分之一，在管线排布密集的管井、设备夹层里安装时，不需要预留太大的操作空间，螺栓的操作位朝向外侧，用普通的套筒扳手就能完成锁紧作业，不需要特殊的安装工装。主管道开孔的位置公差允许在±1mm范围内，壳体和主管道接触的内侧有定位凸台，安装时可以卡在开好的孔位上，避免三通在管道压力波动时出现移位。

　　密封圈采用的是和沟槽管路配套的C型橡胶圈，安装时卡在壳体的密封槽内，当管道内有压力时，流体压力会进一步把密封圈压向密封面，实现压力自紧密封，压力越高密封性能越好，和普通的螺纹接头相比，不存在螺纹锈蚀后拆不下来的问题，后期需要改造支路时，只需要松开两个紧固螺栓就能把三通拆下来，主管道可以重复利用，不会造成管材浪费。在实际选型时要注意，这款机械三通仅适用于外径匹配的镀锌钢管、无缝钢管等刚性金属管道，不能用于PE、PVC这类柔性塑料管道，因为塑料管道的刚性不足，螺栓锁紧时容易造成管道变形，反而会出现渗漏。支路接口如果是用来接仪表类元件，需要在接口处加装适配的过渡接头，避免因为螺纹规格不匹配造成安装问题。建模的时候要重点关注主通道的圆弧面和沟槽凸缘的尺寸精度，这部分尺寸如果和标准沟槽管不匹配，安装时会出现卡箍装不上或者密封不严的问题，螺栓孔的位置度也要控制在合理公差范围内，不然上下壳体对合的时候会出现错位，影响密封效果。流道部分的过渡圆角要做顺滑处理，不要出现建模的棱角残留，不然后续做流体仿真的时候会出现不必要的应力集中和流场畸变，和实际工况的偏差会比较大。
