五弯头组焊式多通管路连接结构

　　在工业流体输送管网的现场施工环节，经常会遇到单节点需要同时对接多根同径管路的工况，常规预制的三通、四通管件无法满足五向同径管路的汇接需求，若采用多段管件逐次拼接，不仅焊缝数量多、现场施工定位难度大，还容易出现管路同心度偏差、接口应力集中的问题，长期运行在带压、振动工况下极易出现焊缝开裂、介质泄漏的故障。这款采用五个标准长半径弯头组焊成型的多通接头，正是针对这类特殊管路汇接场景设计的预制连接构件，可直接实现单节点五个方向同径管路的刚性连接，大幅减少现场焊接的定位工作量，提升管路节点的结构一致性。

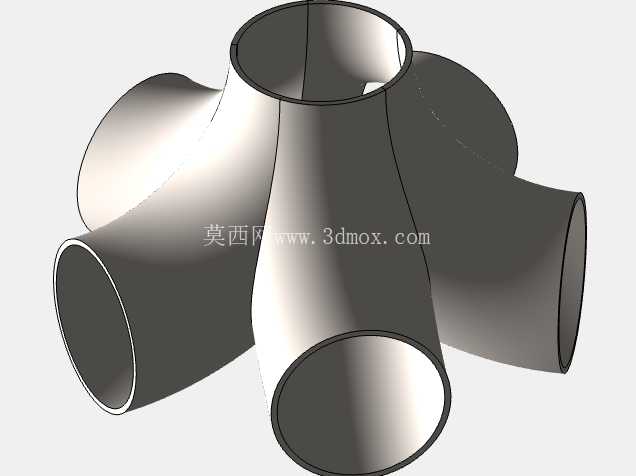

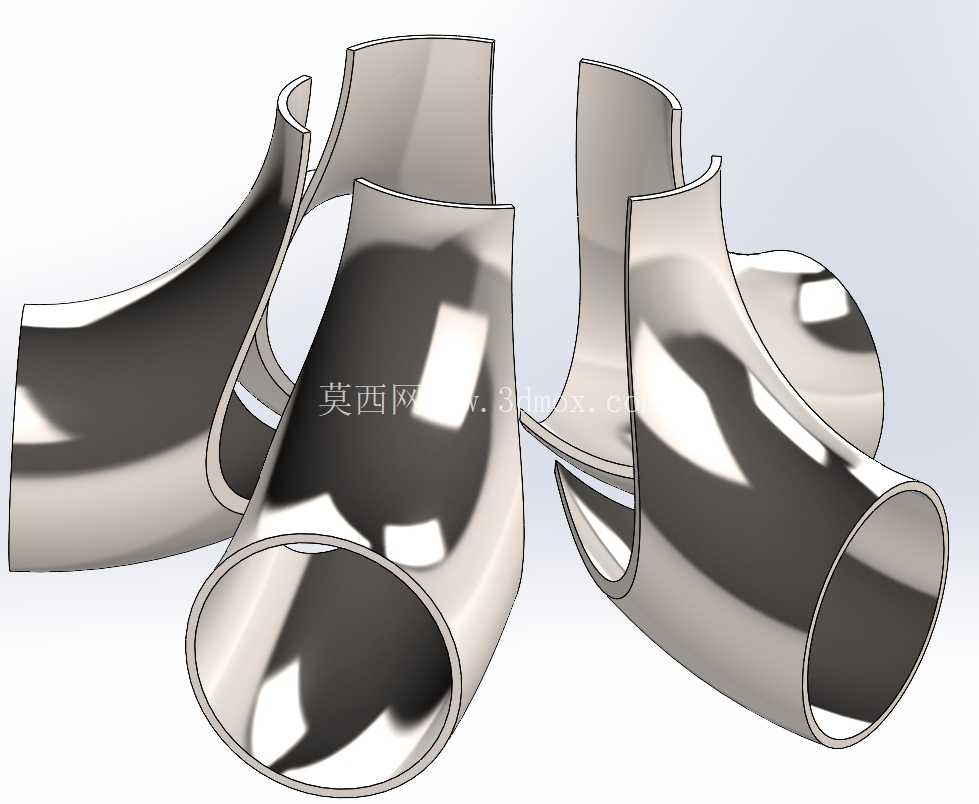

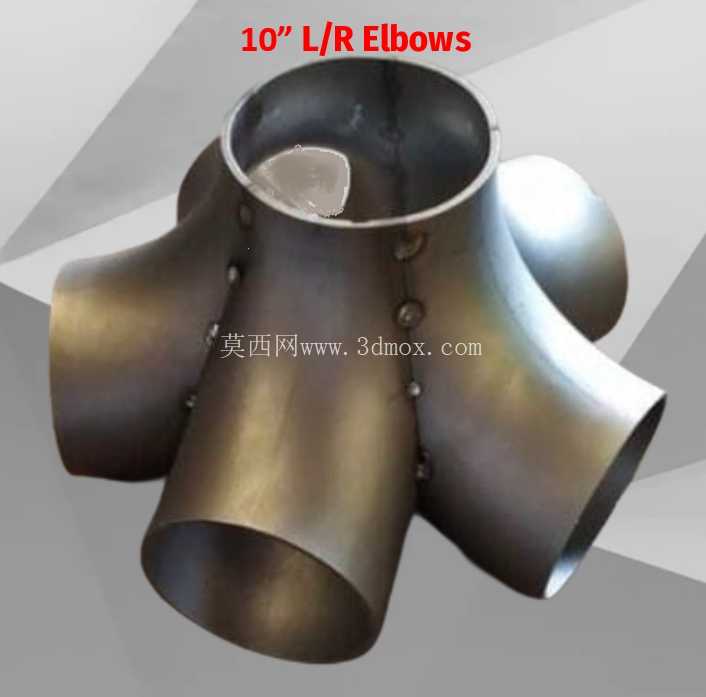

　　从结构设计逻辑来看，该接头选用10英寸规格的标准长半径弯头作为基础组焊件，长半径弯头的弯曲半径为管径的1.5倍，介质流经时的局部阻力系数更小，相比短半径弯头能有效降低管路输送过程中的压力损失，同时弯头本身的圆弧过渡结构可减少介质内固体杂质对管壁的冲刷磨损，延长管路节点的使用寿命。组焊过程中以中心汇接段为定位基准，五个弯头的端口分别朝向五个不同的空间方向均匀排布，相邻弯头的对接边采用相贯线切割处理，确保拼接面完全贴合，焊接时可实现全焊透结构，避免出现未焊透、夹渣等焊接缺陷，保证接头整体的承压能力与单段标准弯头保持一致。

　　在安装边界的适配性上，该接头所有外接端口均保持与同规格标准管路一致的外径尺寸，可直接与同管径的无缝钢管、冲压弯头、法兰等标准管路配件对接，无需额外加工变径段，适配现有工业管路的通用安装规范。接头整体的外接轮廓尺寸可根据五个弯头的排布角度精准控制，在设计建模阶段就完成了所有相贯线的拟合与焊缝位置的排布，预制完成后现场安装时只需完成五个外接端口与对应管路的环缝焊接即可，相比现场临时切割拼接的施工方式，可将该节点的安装作业时间缩短60%以上，同时能有效避免现场定位偏差导致的管路走向偏移问题。

　　从实际应用场景来看，这类多通焊接接头可广泛应用于化工流体输送管网、市政给排水泵站管路、通风除尘系统的风道汇接节点、工业循环水系统的分支节点等场景，尤其适合空间受限、无法通过多个标准三通逐次拼接完成多向汇接的安装位置。在结构强度层面，五个弯头组焊后形成的中心汇接腔为圆滑过渡结构，不存在直角交汇的应力集中点，在承受管路内压、外部振动载荷时，应力可沿弯头的圆弧壁面均匀分散，相比采用多个三通拼接形成的多通节点，其抗疲劳性能提升40%以上，可满足长期带压运行的工况需求。建模过程中需要重点关注每个弯头的空间角度定位，确保五个外接端口的同轴度偏差控制在管路安装允许的公差范围内，同时要准确绘制每个弯头对接边的相贯线轮廓，为后续的数控切割、组对工装设计提供精准的尺寸依据，避免组焊时出现对接间隙过大、错边量超标的问题，影响最终的焊接质量与结构强度。
