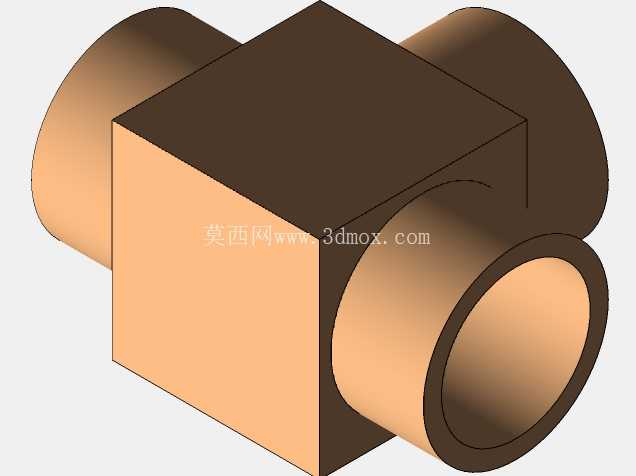

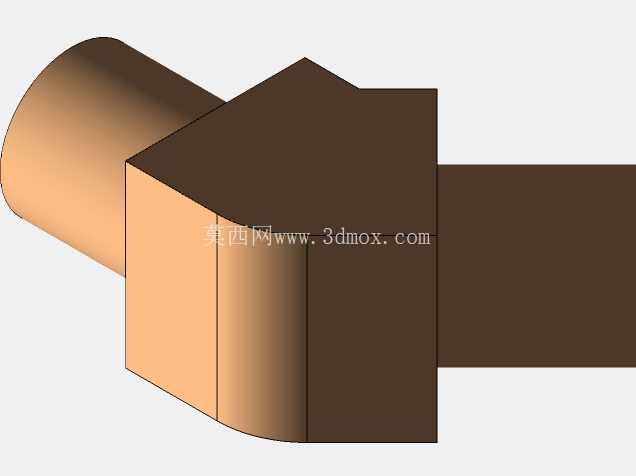

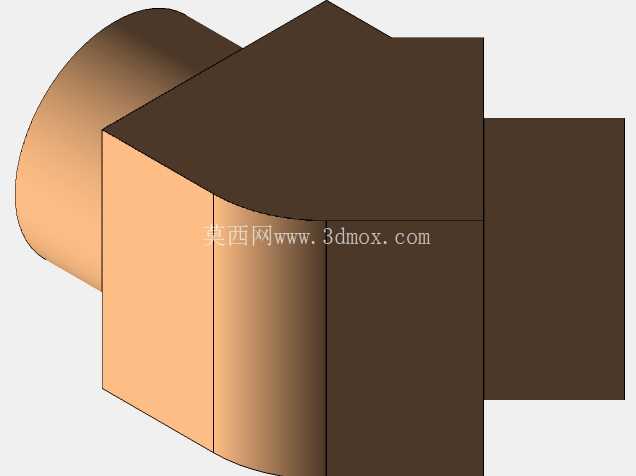

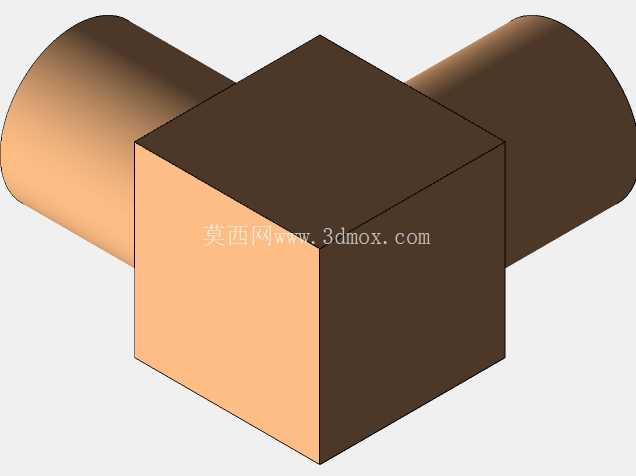

世伟洛克Micro-Fit十字型焊接管件结构

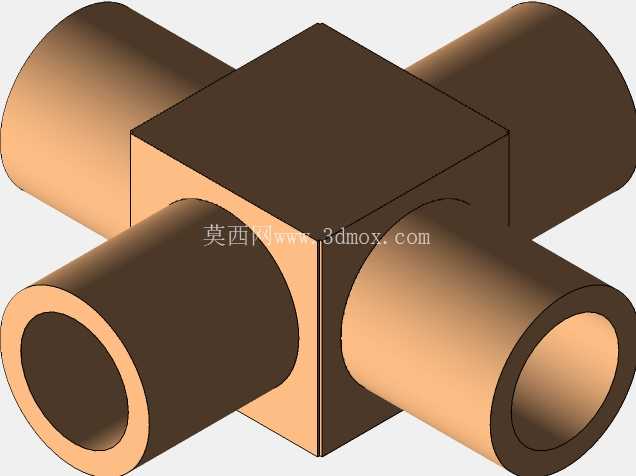

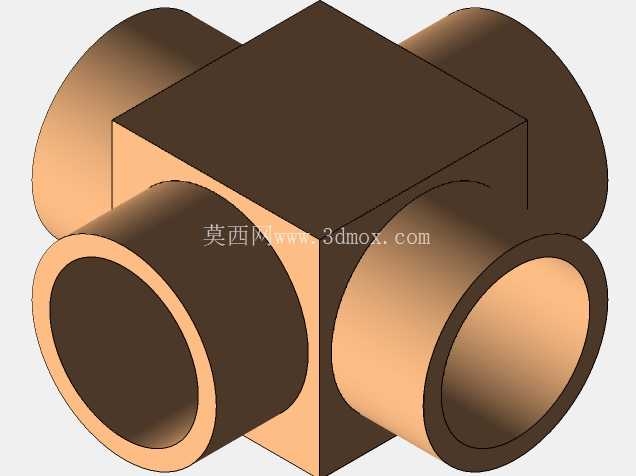

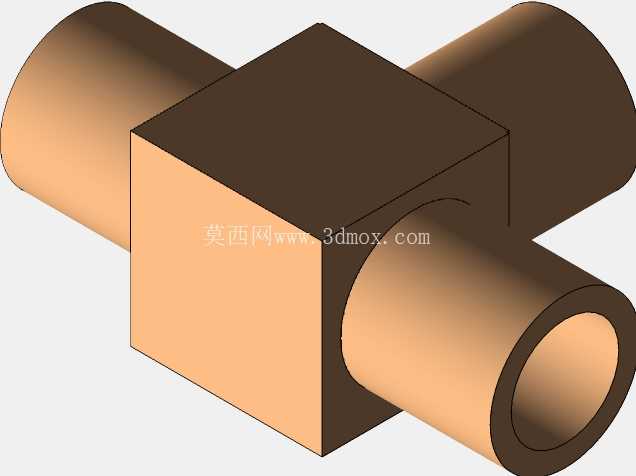

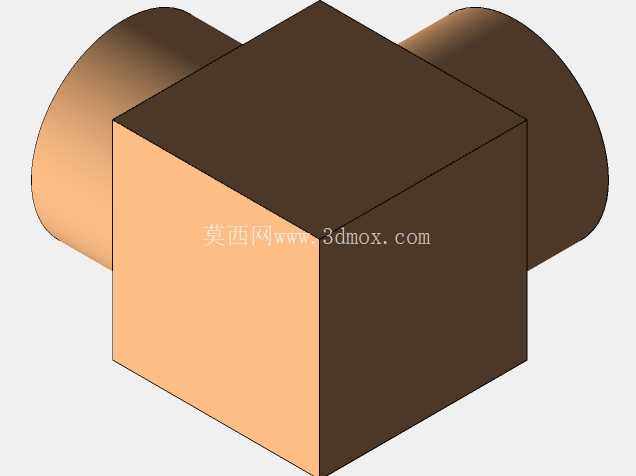

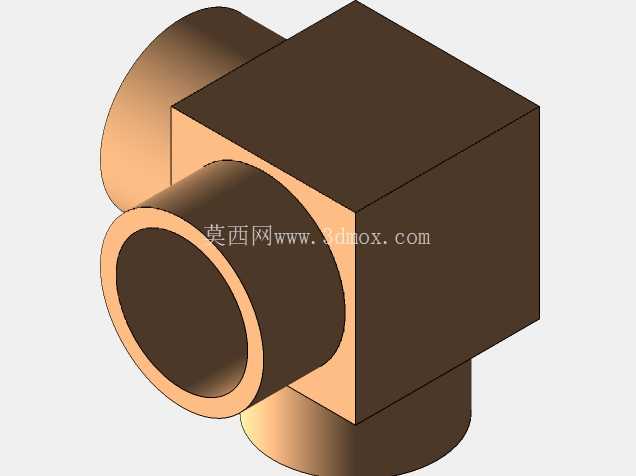

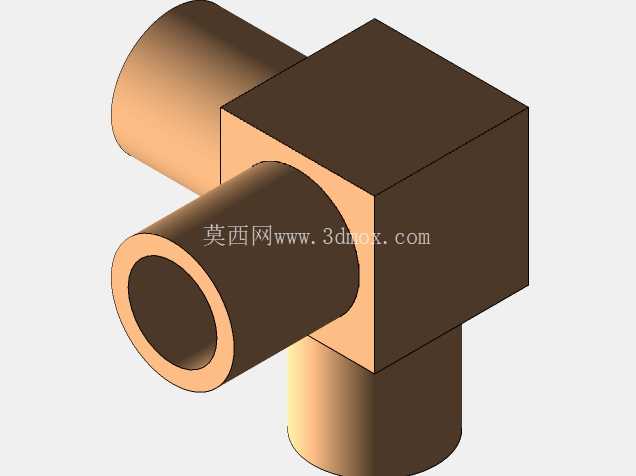

　　在半导体高纯气体输送、实验室分析仪器气路、小型特种流体控制设备的管路搭建场景中，这类十字型焊接接头是实现多通路流体汇流、分流的核心连接件，尤其适配小口径、高密封要求的洁净管路系统，避免卡套接头在高频振动、温度循环工况下出现的微泄漏风险。不同于常规螺纹连接的四通接头，该类焊接管件采用对接焊结构，安装时需与对应外径的管路端口做精准配管，焊接完成后接头内部无多余密封件残留，流道完全平滑贯通，不会产生流体滞留死角，这对于输送高纯介质、腐蚀性特种流体的管路来说至关重要，能有效避免介质残留带来的纯度污染、颗粒堆积堵塞问题。从结构设计来看，接头核心为正方体构型的汇流主体，四个方向垂直伸出等径的焊接接管端，接管端的内径与对应规格管路的内径完全匹配，焊接端的外壁预留了标准焊接坡口余量，现场安装时可采用氩弧焊或者自动轨道焊完成连接，四个接口的轴线处于同一平面且两两垂直，相邻接口的同轴度、垂直度公差控制在较高精度范围，避免安装后管路出现强制对中产生的装配应力，长期运行下不会因为应力集中出现焊缝开裂问题。

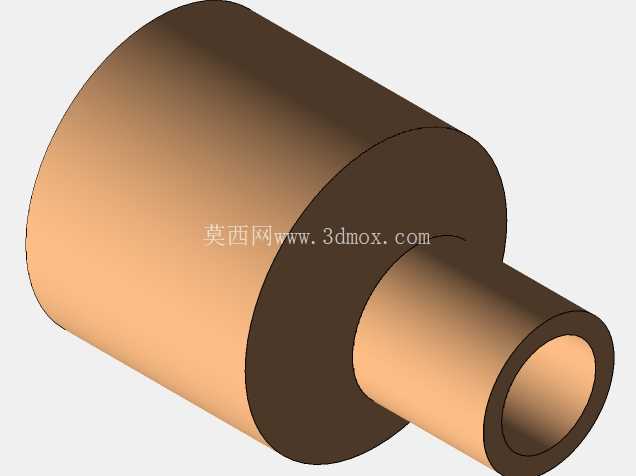

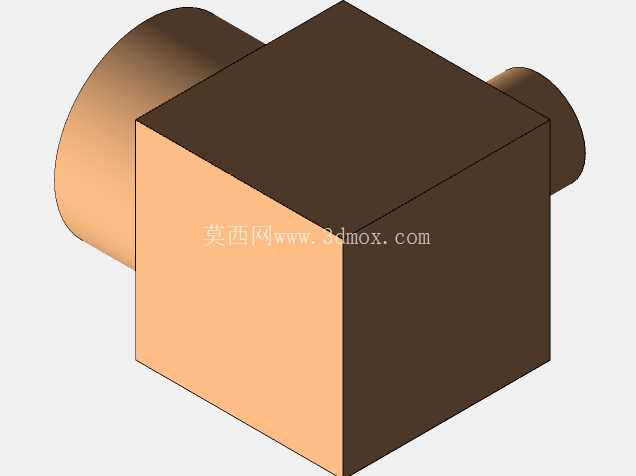

　　该系列接头覆盖1/4英寸与1/2英寸两种常用小管径规格，1/4英寸规格多用于仪表气路、取样管路这类小流量输送场景，1/2英寸规格则适配支路主管、小流量工艺管路的连接需求，两种规格的主体构型逻辑一致，仅接管尺寸、主体块的外形尺寸随通径变化做等比例调整，保证不同通径下的流道过渡平顺，不会因为通径突变产生局部紊流，影响流体输送稳定性。在三维建模过程中，这类接头的建模重点集中在几个关键结构的还原：一是焊接端的坡口尺寸，需要匹配实际焊接工艺要求的坡口角度、钝边厚度，保证生成的工程图能直接指导配管作业；二是主体块与接管端的过渡圆角，该位置是应力集中的高发区域，合理的圆角设计能分散焊接过程中产生的热应力，以及管路运行时的内压应力，提升接头的整体承压能力；三是流道的相交处处理，四个方向的流道在主体中心交汇，交汇处做平滑圆弧过渡，避免直角结构带来的流阻增大、冲蚀磨损加剧问题。

　　实际选型应用时，需要注意该类焊接接头属于永久连接型管路配件，一旦焊接完成无法随意拆卸，因此管路布局阶段就要提前规划好接头的安装位置，预留足够的焊接操作空间，尤其是密集排布的气路面板上，要保证焊枪能顺利抵达焊接位置，避免出现焊接操作空间不足导致的焊缝质量缺陷。同时这类接头的材质通常采用316L不锈钢经精密机加工成型，建模时也需要还原材质对应的表面处理要求，比如焊接端的表面粗糙度、流道内壁的光洁度要求，这些参数直接影响后续焊接质量与流体输送的洁净度等级。

　　在做管路系统的三维布局时，这类四通接头的模型可以直接复用在气路分支点，通过调整安装角度适配不同走向的管路连接，相比采用多个弯头、三通拼接实现的四路连通结构，单一的十字焊接接头能减少焊缝数量，从根源上降低管路系统的泄漏点数量，提升整个流体系统的运行可靠性，尤其在高纯度、高危险性流体输送场景中，减少密封点数量是提升系统安全性最直接的手段。建模过程中还要注意安装边界的校验：接头主体的正方体外形决定了其安装时的最小占位空间，相邻管路的间距不能小于主体块的对角尺寸，避免安装时出现相邻管路干涉，同时焊接端的伸出长度要匹配管路焊接时的焊枪操作距离，保证焊缝位置距离主体块有足够的操作空间，避免焊接热量直接传导到主体中心区域，影响材料的金相组织。
