4寸管径高度可调式管道支撑托架

这款可调式管道支撑结构，主要面向工业厂区、市政管线、工艺装置区的架空管道布设场景，用来承托4英寸规格的圆形输送管道，解决管线布设过程中存在的标高偏差、后期沉降补偿、不同工况下管道高度微调的实际需求。在实际工程现场，管道敷设很难做到全程标高完全一致，尤其是长距离输送管线，受土建基础施工误差、地面沉降、管道热胀冷缩位移影响，固定高度的管托很容易出现局部受力不均、管道悬空或者额外附加应力的问题，这款带高度调节功能的支架，就是针对这类现场痛点设计的。

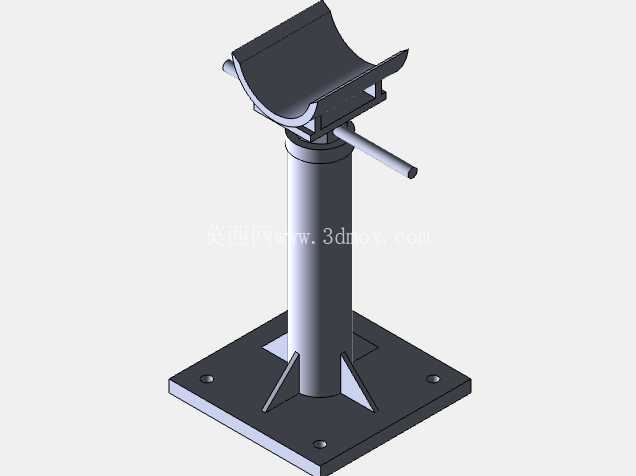

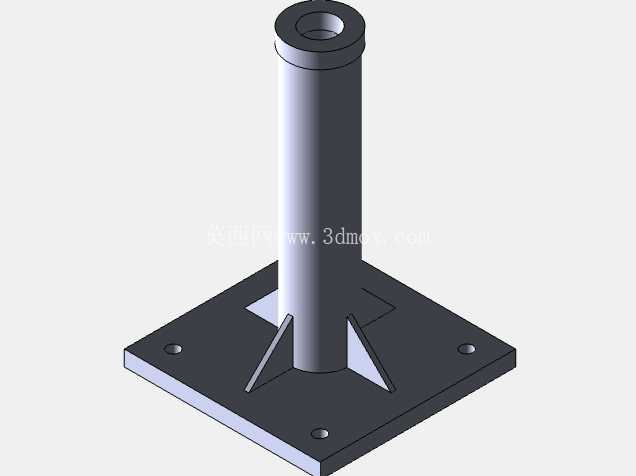

从结构组成来看，整个支架分为底部锚固底座、竖向支撑立柱、顶部管托承托段、高度调节操作杆几个核心部分。底部是方形安装底板，四个角预留螺栓安装孔，可通过膨胀螺栓直接锚固在混凝土基础、钢结构平台或者设备基座顶面，底板和竖向立柱之间焊接了三角形加强筋板，用来抵消管道自重带来的弯矩，避免立柱根部焊缝受应力集中出现开裂，实际选型时需要核对基础的螺栓孔位预留尺寸，确保安装时能顺利对位，不需要现场额外扩孔调整。竖向立柱采用套筒式伸缩结构，通过侧面的操作杆转动内部的调节丝杠副，就能带动顶部管托段上下移动，实现支撑高度的无级调整，调节行程覆盖常规现场的标高偏差范围，调整到位后可通过锁紧结构固定位置，避免承重后出现高度回落。

顶部的承托面采用和4英寸管道外径匹配的弧形托板，托板边缘做了外翻折边，既能增大和管道外壁的接触面积，分散管道的局部压应力，也能避免管道在横向出现意外滑脱，托板和下部伸缩立柱之间采用可小角度偏转的连接结构，能适配管道存在的微小坡度，保证托面和管道外壁完全贴合，不会出现线接触导致的局部压强过大损伤管道防腐层的问题。

设计过程中优先考虑了现场安装的便捷性，整个支架为整体预制结构，运抵现场后只需要完成底部锚固、调整到设计标高两个步骤就能投入使用，不需要现场焊接、切割作业，适合在有防火要求的厂区、已投产装置区的管线改造项目中使用，避免动火作业带来的安全风险。结构受力计算时，按照4英寸管道满水状态的自重、加上管线运行时的振动载荷做了冗余校核，立柱的壁厚、加强筋的尺寸、调节丝杠的直径都匹配对应载荷等级，不会出现承重后立柱失稳、调节机构滑牙的问题。

在实际应用中，这类可调管托常被用在循环水管道、压缩空气管道、工艺物料管线的架空敷设段，尤其是管线进出设备接口的位置，通过调整支架高度可以精准对齐设备的接管标高，减少管道安装时的强制对口应力，保护设备接口的密封件不受额外载荷影响。和传统的固定高度焊接管托相比，这种可调结构后期维护也更方便，如果后期出现基础沉降，不需要切割原有支架重新焊接，只需要转动调节杆就能重新调整到合适的支撑高度，大幅降低后期运维的工作量和成本。安装时需要注意，底部锚固螺栓必须保证足够的锚固深度，混凝土基础的强度要达到设计要求，避免支架受载后出现倾斜；高度调整时要保证同一管段的多个支架受力均匀，不要出现单个支架过载承重的情况；弧形托面和管道接触的位置，可以根据管线的防腐要求，垫入橡胶垫片来减少摩擦对管道防腐层的损伤，同时也能吸收管线运行时的小幅振动，降低结构噪音传递。
