俄标P13消防快接软管总成结构

该套三维结构对应消防供水、应急输水及工业临时流体输送场景中常用的P13型连接软管总成，核心作用是在两段承压管路、消防泵出口与水带接口、车载消防设备出水口之间建立可快速装拆的密封通路。现场作业中，这类带锁紧爪的快接端不需要额外工具，操作人员对位后旋转卡合即可完成锁止，相比螺纹接口在戴防护手套、夜间抢险、低温泥泞环境下的操作效率更高，也能避免螺纹沾附泥沙后咬死无法拆卸的问题。

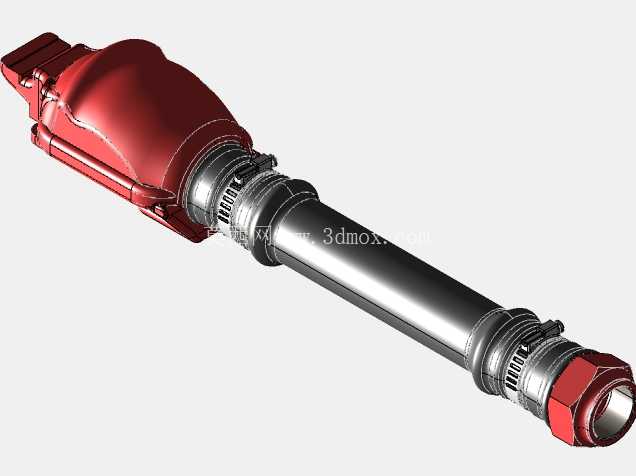

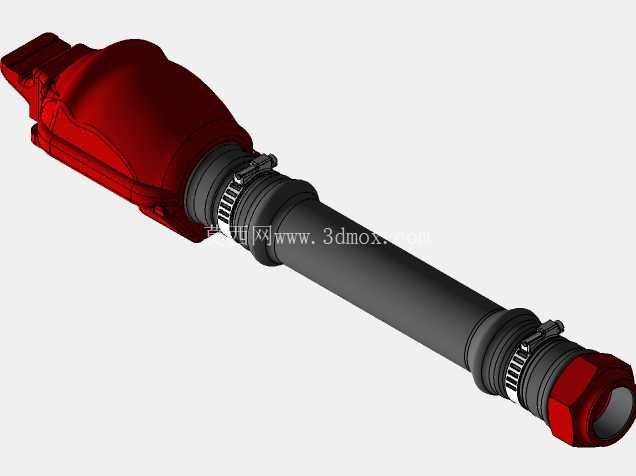

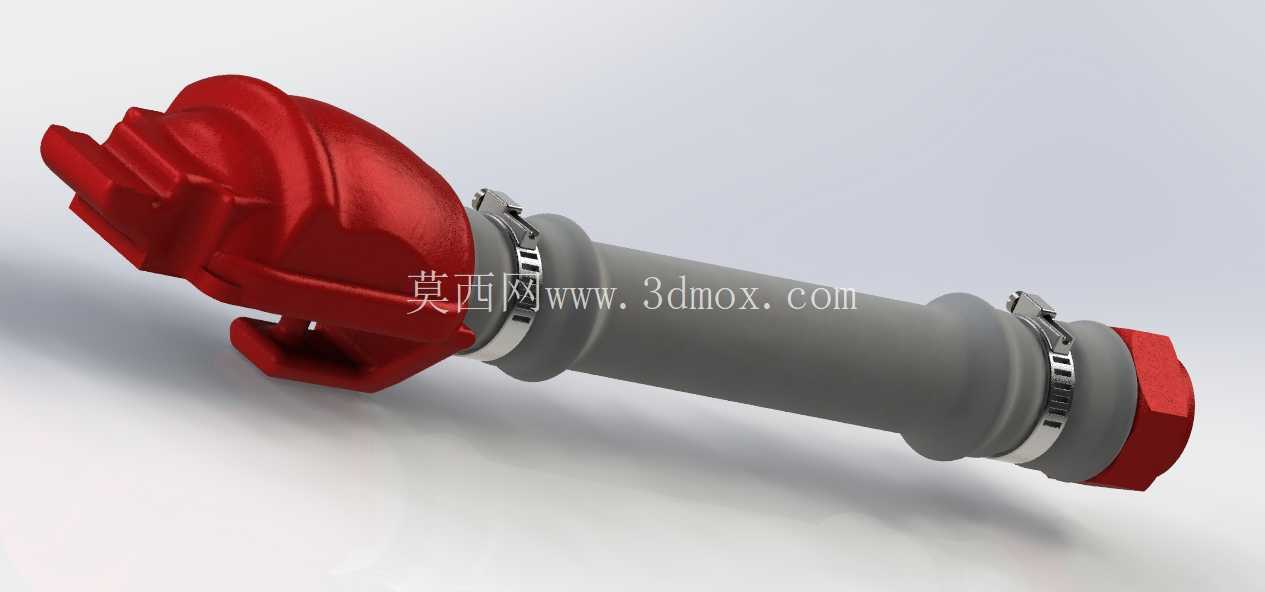

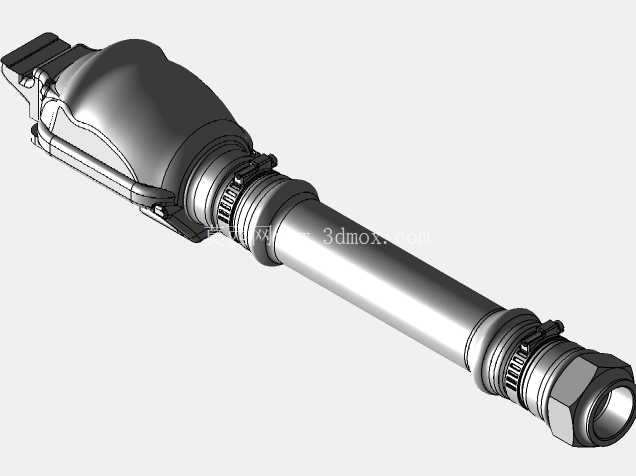

从结构拆分来看，总成由端部红色锁紧接头、灰色柔性管体、两处不锈钢喉箍以及尾端红色封堵/转接端组成。红色端为标准卡扣式消防接口，外周分布的凸起爪块与对接接口的卡槽配合，轴向推入后旋转小角度即可形成机械锁止，接头内部预留密封面安装位，可嵌入橡胶密封圈实现端面压紧密封；接头尾部设计为多级阶梯倒刺结构，套入软管后倒刺嵌入管体内壁，再通过外侧喉箍径向收紧，既能防止承压时软管从接头上拔脱，也能消除配合间隙避免渗漏。灰色管体为承压柔性软管，建模时保留了管身的环形加强波纹段，该结构在允许小角度弯曲、补偿安装错位的同时，不会因内部水压产生过度鼓胀，管路布设时可绕过设备机架、避让现场障碍物，不需要完全刚性对中。两处喉箍分别布置在两端接头与软管的叠合区域，蜗杆锁紧结构的卡带环绕管外壁，拧紧后均匀施加径向抱紧力，模型中还原了卡带的冲孔纹理与蜗杆调节位，装配时可直观确认箍带是否完全覆盖接头倒刺区域。尾端红色件为同规格快接堵头或转接接口，当软管临时停用或单端封闭时可直接卡合封堵，防止管内余水流出、杂物进入管路。

设计建模过程中优先保证对接安装尺寸的准确性：快接爪的分布角度、卡合行程、接口公称通径、密封面轴向位置均按GOST 2593-2014标准要求搭建，确保该模型导入整机装配后，可与同标准的消防栓、泵体接口、水带接头完成无干涉虚拟装配。软管部分采用柔性件等效建模思路，既保留了直管状态下的总长、外径、接头插入深度等硬边界，也通过分段结构示意出允许弯曲的曲率范围，布局设计时可直接拖动调整管路走向，检查最小弯曲半径是否小于软管允许值，避免实际使用时因弯折过度导致通流面积骤降、管体折裂。安装边界方面，两端快接接头卡合旋转所需的外周操作空间需要预留，爪块外侧不能紧贴机架板面，否则操作人员无法发力旋转锁止；喉箍的蜗杆调节位需朝向易操作侧，预留螺丝刀或紧固工具的摆动空间；软管走向需避开高温 exhaust 部件、尖锐钣金棱边，若无法避让则需在模型中同步增加防护护套结构。

在消防整车装配、临时泵站布设、厂区消防系统改造项目中，该模型可直接置入管路系统装配树，用于校核接口匹配性、模拟软管铺设路径、统计管路连接元件数量。非关键外观细节做了简化处理，比如橡胶管体的表面纹理、接头铸造圆角做了适度省略，但所有影响装配的配合尺寸、运动干涉边界、连接关系均完整保留，结构工程师无需重新测绘标准接口，即可快速完成输水支路的布局设计，也可在此基础上派生不同长度、不同尾端接口形式的软管总成系列，覆盖不同流量等级、不同布置距离的使用需求。承压工况下，接头锁爪的剪切面、倒刺与软管的抱紧力、喉箍的收紧强度是核心校核部位，建模时各零件的配合面完全贴合，可直接导入仿真环境完成内压加载、轴向拉脱的受力分析，验证结构在额定供水压力下不会出现松脱、泄漏问题。
