木铅笔削尖扭矩检测装置结构设计

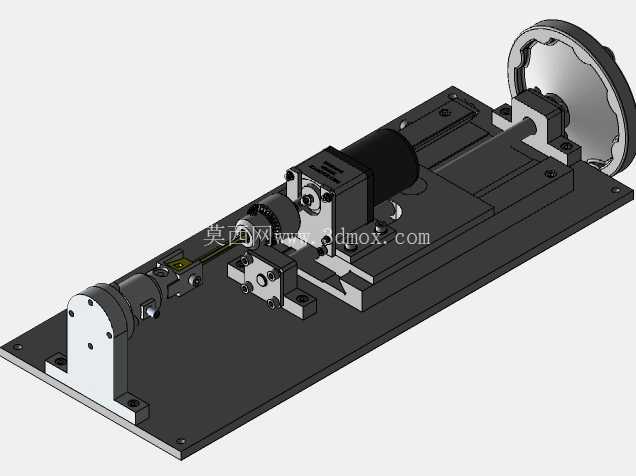

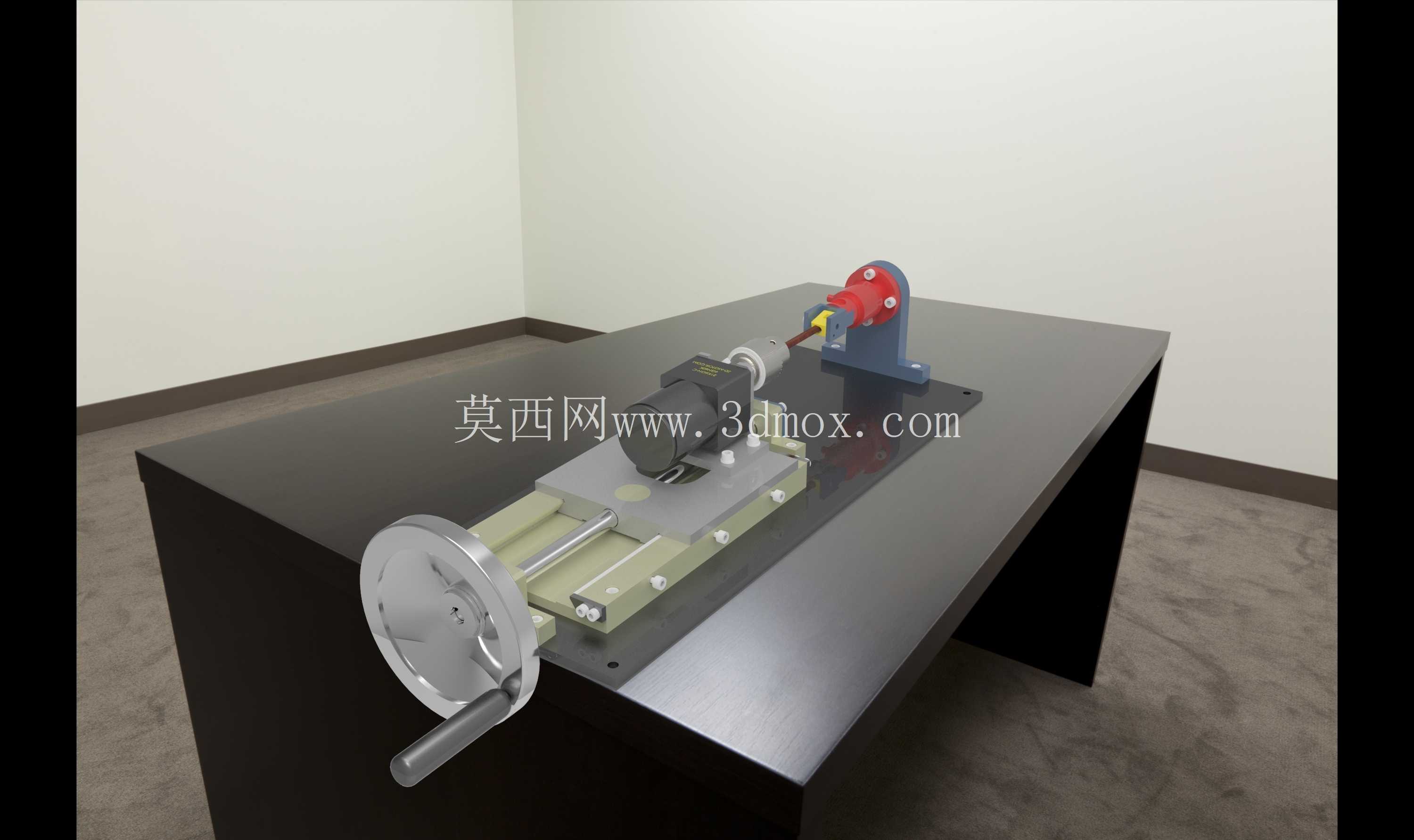

　　在文具生产的质量管控环节，木杆铅笔的削尖扭矩是核心性能指标之一，直接关系到用户削笔时的笔芯断裂概率、卷笔刀适配性以及使用手感，这套检测装置正是针对该检测需求开发的专用测试工装，可在实验室或产线质检工位完成标准化的扭矩数据采集。整套装置采用台式安装布局，所有功能组件均集成在一块平整的金属安装底板上，底板预留的安装孔位可直接固定在标准检测工作台面，无需额外搭建复杂支架，整体安装边界控制在长600mm、宽300mm的矩形范围内，不会占用过多质检工位的操作空间，适配多数中小型文具企业的实验室工位布局。

　　从功能实现逻辑来看，装置分为工件装夹、扭矩加载、位移调节三个核心模块，其中工件装夹端采用带V型槽的快速夹头结构，可适配不同直径的常规木杆铅笔，装夹时无需额外调整垫片，转动夹头手柄即可完成铅笔的同轴固定，保证铅笔轴线与加载轴的同轴度误差控制在0.1mm以内，避免因装夹偏斜带来的扭矩测量误差。扭矩加载端采用手轮配合精密丝杠的手动加载结构，手轮直径设置为120mm，操作人员单手握持即可平稳转动，丝杠导程选用2mm，转动手轮时可带动装夹的铅笔以恒定的进给速度向削尖模拟端移动，模拟实际削笔过程中的轴向进给动作，加载端内置的扭矩传感单元可实时采集铅笔削切过程中的阻力扭矩数值，数据传输路径做了简化处理，可直接对接常规的数显采集仪表，无需额外配置信号放大模块。

　　位移调节模块采用双直线导轨的滑台结构，滑台行程设置为150mm，可覆盖从铅笔初始接触削切刀具到完成整段笔尖削制的全行程需求，导轨选用标准的微型滚珠导轨，滑动阻力小于0.5N，不会额外增加扭矩测量的系统误差，滑台侧面设置有刻度标尺，操作人员可直观读取进给位移数值，方便控制削尖长度，匹配不同的铅笔检测标准要求。削尖模拟端的刀架组件采用可调角度设计，可根据不同的笔尖锥度要求调整刀具的切削角度，刀架本身通过螺栓固定在立式支座上，更换不同规格的刀片即可适配HB、2B等不同硬度铅芯的铅笔检测需求，立式支座的高度可在50mm范围内调节，保证不同直径铅笔的轴线始终与刀具切削点对齐。

　　整套装置的结构设计优先考虑了操作便捷性与测量稳定性，所有运动部件均做了限位处理，手轮转动到行程极限位置时会自动触发机械限位，不会出现丝杠脱开或部件碰撞的问题，装置的操作高度设置为距离安装台面120mm，符合人工操作的 ergonomic 要求，长时间操作也不会产生明显的疲劳感。在实际应用场景中，这套装置可完成铅笔削尖过程的动态扭矩检测，也可用于不同材质木杆、不同铅芯配方的铅笔性能对比测试，相比传统的人工手感判断，可输出量化的扭矩数值，为文具生产企业的原材料选型、工艺参数调整提供客观的数据支撑，装置的所有结构件均采用常规的机械加工工艺即可制作，没有复杂的曲面或特殊加工要求，零部件的通用化率达到85%以上，后期维护更换配件十分方便，不需要定制特殊规格的备件。在建模过程中，所有配合面的公差均按照常规机械装配要求设置，导轨与滑台的配合选用H7/g6的间隙配合，保证滑动顺畅无卡滞，夹头与安装座的配合选用H7/k6的过渡配合，保证装夹的同轴度，手轮与丝杠的连接采用平键传递扭矩，避免加载时出现打滑现象，所有外露的金属部件均做了发黑处理，既可以防锈也不会产生反光干扰操作人员读取刻度数值。
