双桅风帆休闲小艇Poc-650结构设计

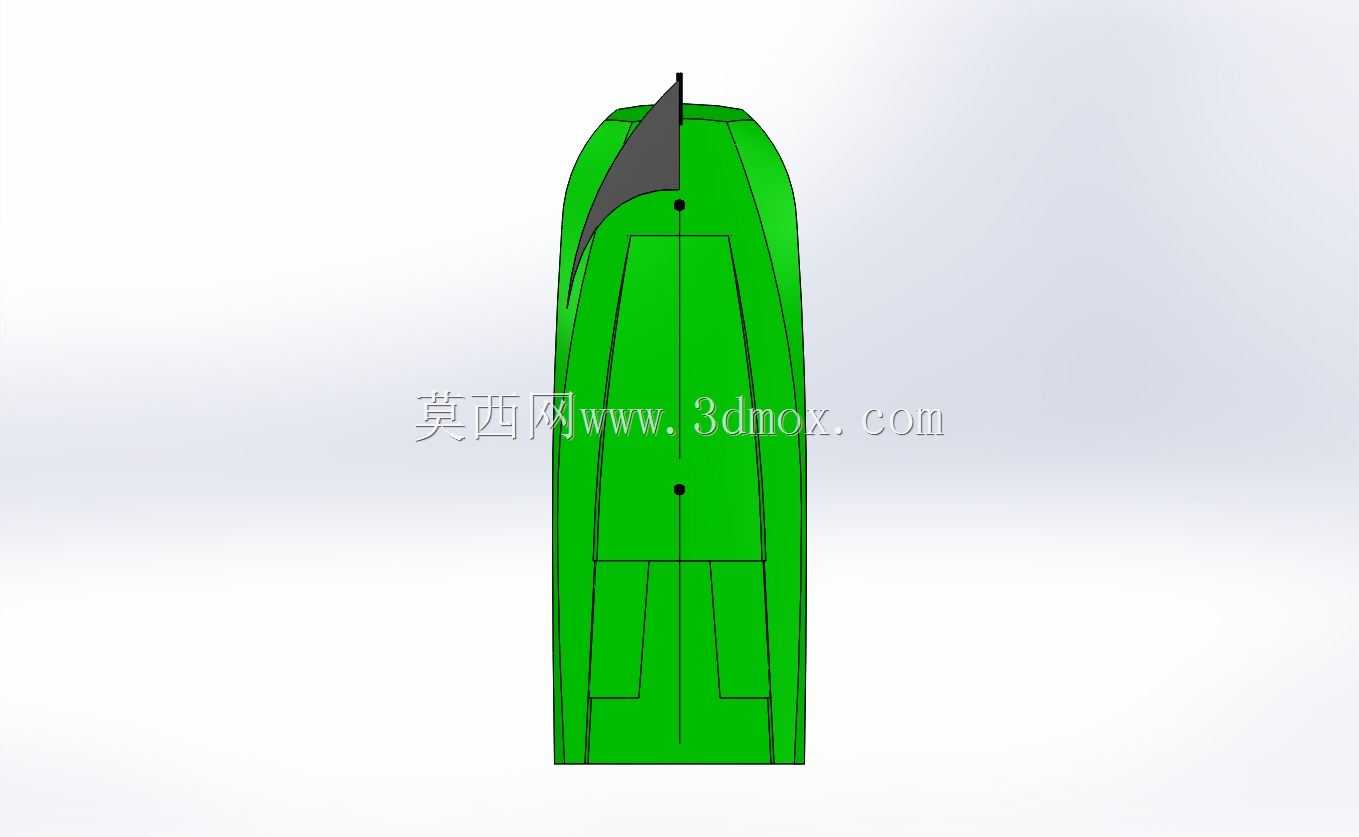

这款双桅风帆小艇的设计，核心面向近岸休闲航行、小型水域体验类场景，区别于大型远洋帆船的复杂结构，整体走轻量化、易操控的路线，适合单人或双人开展短距离水上活动，也可作为帆船入门训练的实操载体。从结构布局来看，船体采用宽体浅吃水的线型设计，船艏做了适度上翘处理，能够在迎浪航行时减少上浪情况，船艉区域预留了足够的操作空间，方便驾乘人员调整帆向、操控航向，船体中部的下沉式座舱设计，既降低了整船的重心高度，提升航行稳定性，也能减少驾乘人员的受风面积，降低侧风下的操控难度。

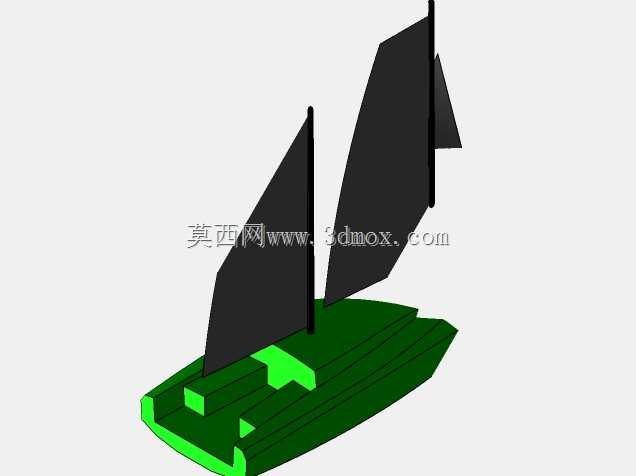

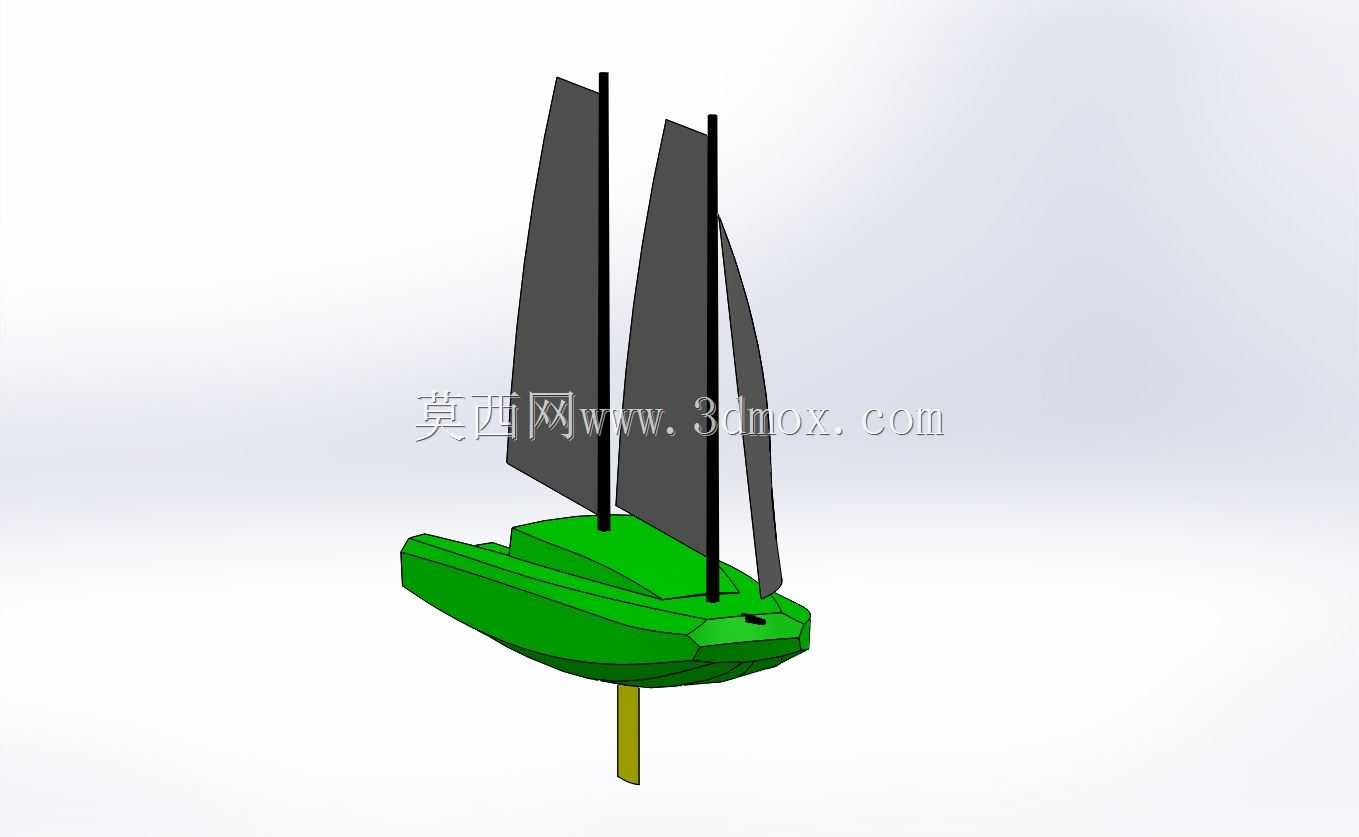

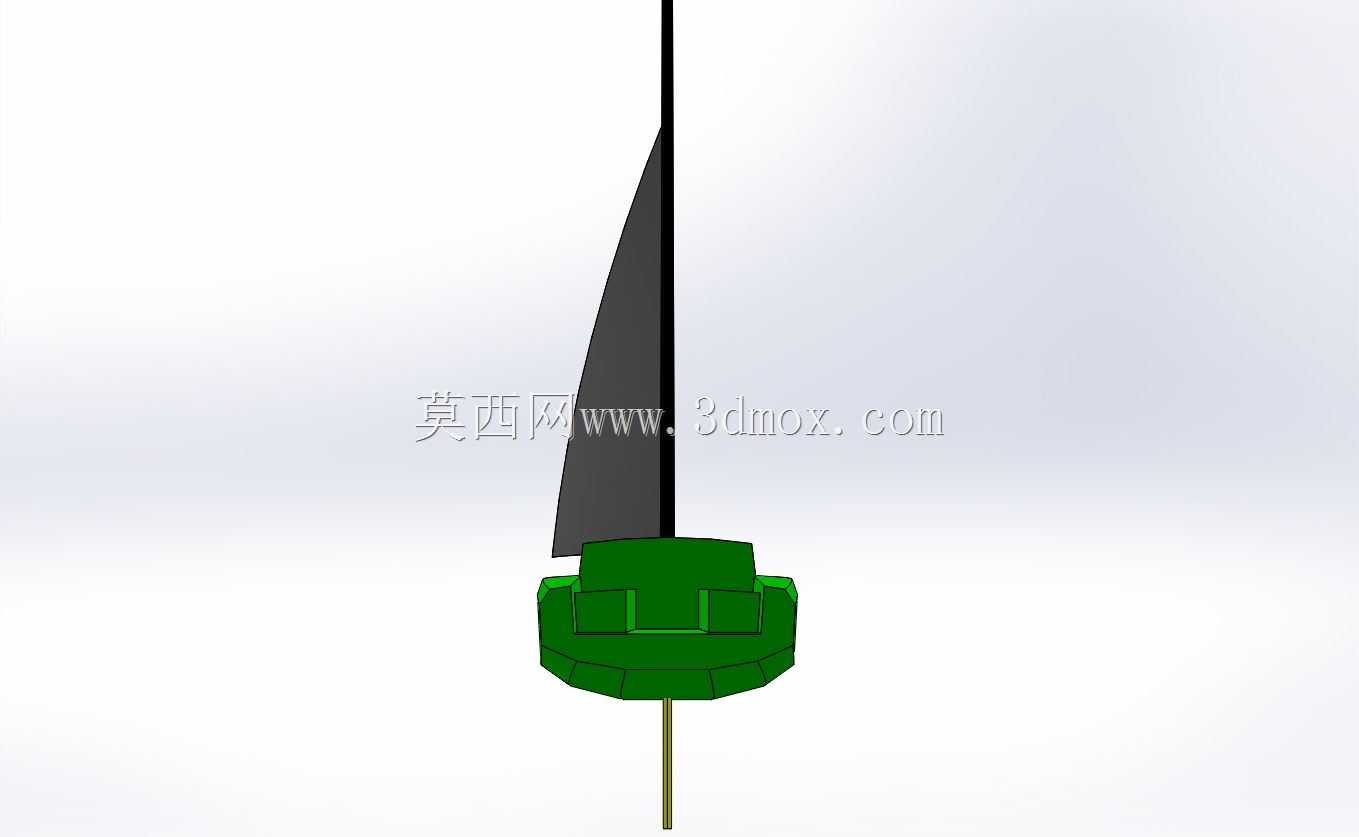

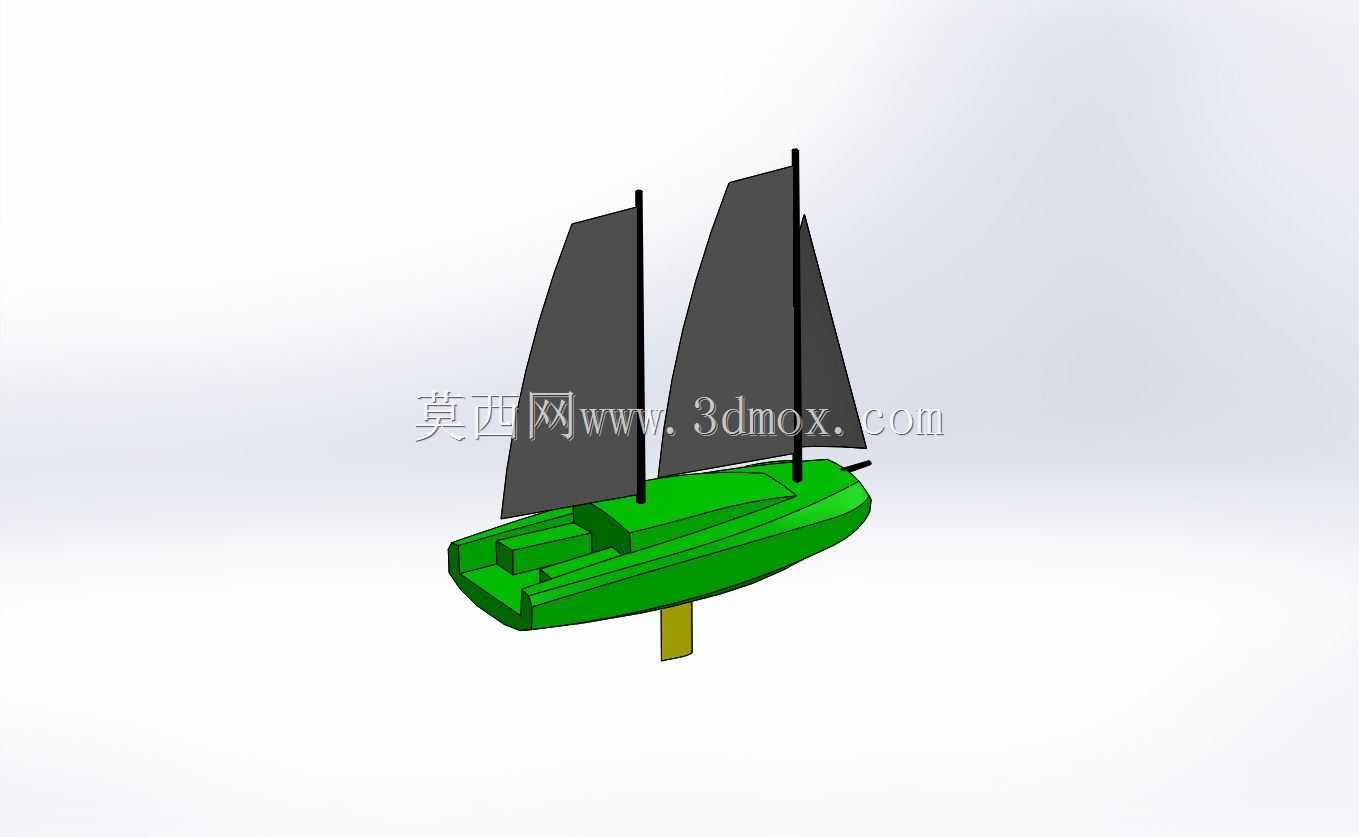

风帆系统采用双纵帆布局，两根桅杆沿船体中轴线前后排布，前桅杆高度略低于后桅杆，这种布局能够让两张帆的受风区域形成合理的气流差，避免帆面之间的气流干扰，相比单桅帆装，双桅配置可以在相同帆面积下降低桅杆高度，减少整船的侧倾力矩，在风力稍大的水域也能保持较好的航行姿态，帆面的下缘与甲板之间预留了足够的通行间隙，不会影响驾乘人员在甲板上的移动操作。船体底部设置了固定式稳向板结构，稳向板向下延伸的深度经过测算，能够在侧风航行时提供足够的横向阻力，减少船体的横漂量，同时稳向板的厚度做了流线型优化，降低航行时的水阻，稳向板与船体的连接区域做了加强结构处理，能够承受航行时水流冲击带来的交变载荷，避免连接部位出现结构疲劳。

从设计思路上，整船的结构拆分充分考虑了小型船舶的制造便利性，船体外壳采用分片式建模逻辑，船壳、甲板、座舱结构、桅杆基座都做了独立的结构拆分，每个部件的连接边界都预留了装配余量，不管是采用玻璃钢手糊成型，还是小型3D打印制作等比例验证模型，都能快速完成部件的加工与拼接。桅杆基座的位置做了局部加厚处理，内部设置了隐藏式的加强筋结构，能够将风帆传递来的推力均匀分散到船体的主承力结构上，避免局部应力集中导致的基座开裂。船体的外形尺寸控制上，整船长度控制在6.5米级别，宽度在2.2米左右，这种尺寸边界既能够保证车内运输的适配性——拆除桅杆后可以放置在常规拖车架上进行陆路转运，也能保证在狭窄的内河、湖泊水域有足够的转向灵活性，吃水深度控制在0.4米以内，能够适应近岸浅滩、小型内河航道等水深较浅的航行区域，不会出现搁浅问题。

细节设计上，甲板表面做了微凸的防滑纹理结构建模，即使在甲板沾水的情况下也能提供足够的摩擦力，船舷两侧预留了系缆桩的安装位置，方便停靠时的缆绳固定，船艏位置设置了导缆孔结构，能够让锚链或者缆绳顺畅穿过，避免磨损船壳表面。风帆的帆骨位置在模型中做了明确的结构标识，实际生产时可以沿着这些预设位置加装帆骨，保证帆面在受风时保持平整的翼型，提升风帆的气动效率。船体内部的舱室做了简化的浮力舱布局，船头和船艉的封闭舱室可以填充浮力材料，即使出现意外进水的情况，也能保证整船不会沉没，提升航行的安全性。舵叶的安装位置设置在船艉稳向板的后侧，舵轴的连接结构做了防水密封的结构预留，转动时的阻尼可以通过上部的舵柄直接反馈给操控人员，方便实时调整航向。

在建模过程中，所有的曲面过渡都做了连续性处理，船壳与甲板的拼接缝位置做了隐藏式的止口设计，装配后不会出现明显的拼接缝隙，同时能够提升连接部位的结构强度。桅杆采用等直径的空心杆状结构，在保证结构强度的前提下尽可能降低上部重量，进一步优化整船的重心位置，帆面与桅杆的连接点做了均匀排布，能够让帆面的受力均匀传递到桅杆上，避免局部受力过大导致帆面撕裂或者桅杆变形。
