框架式小型游艇内部结构三维设计

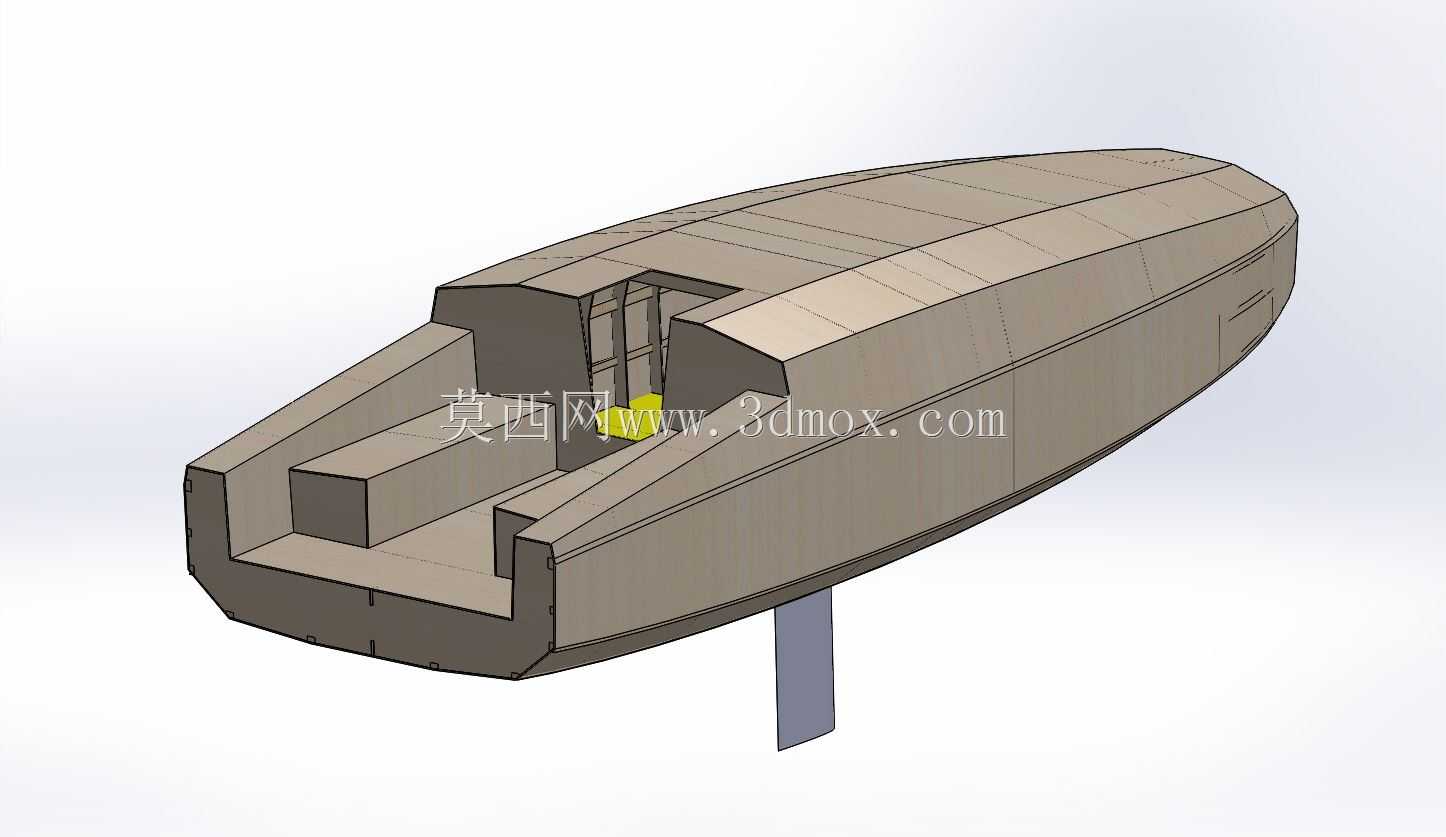

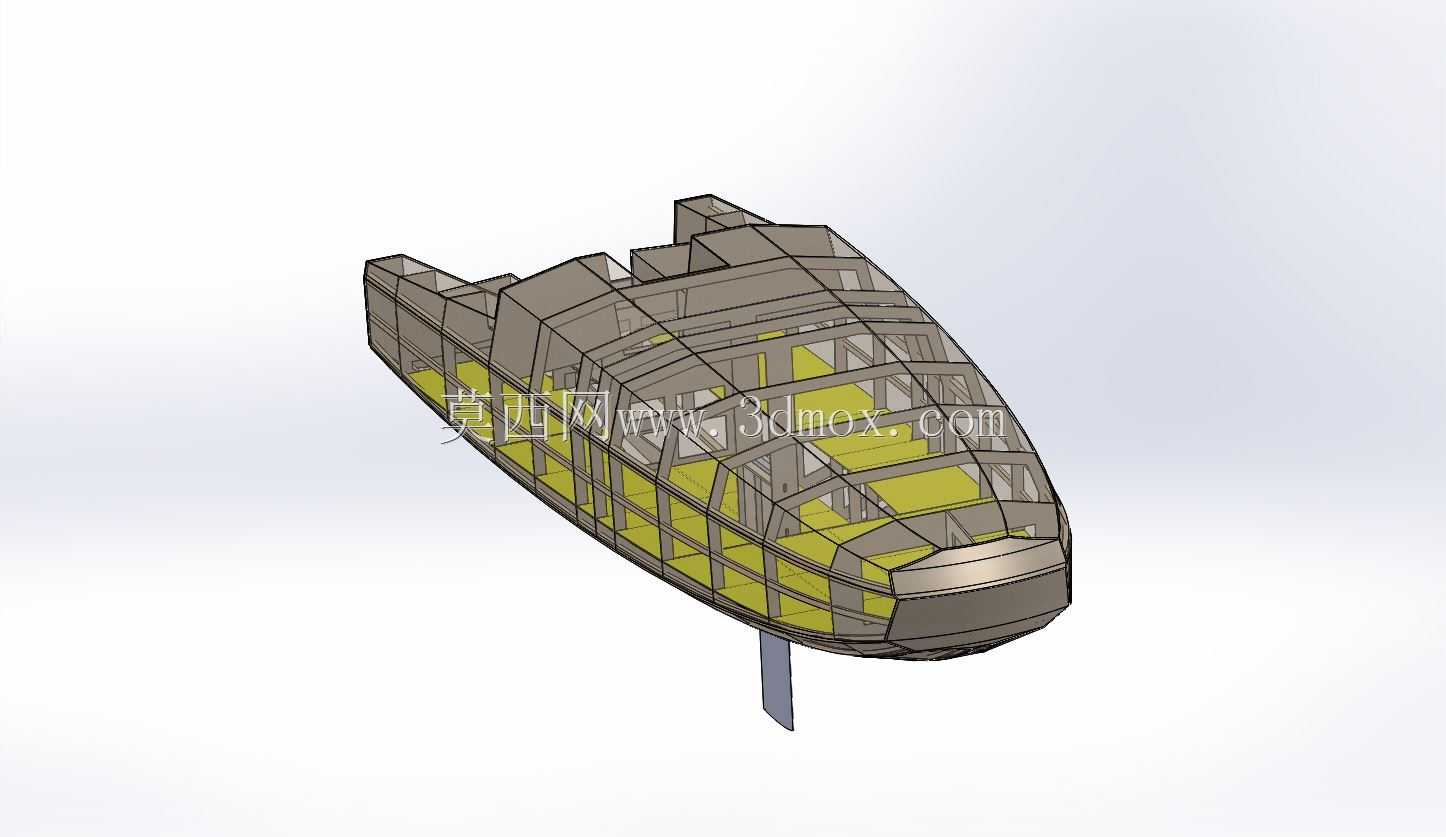

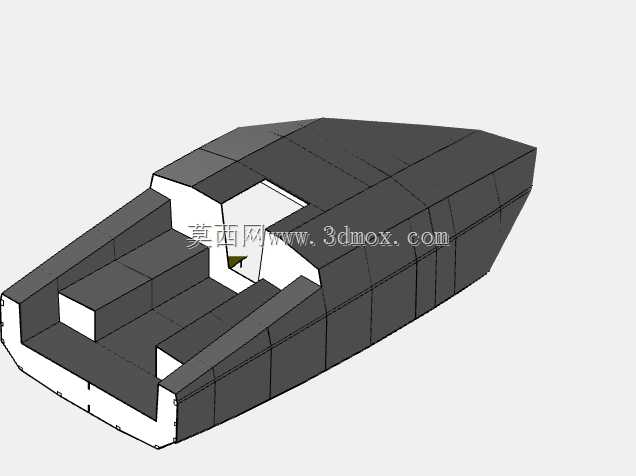

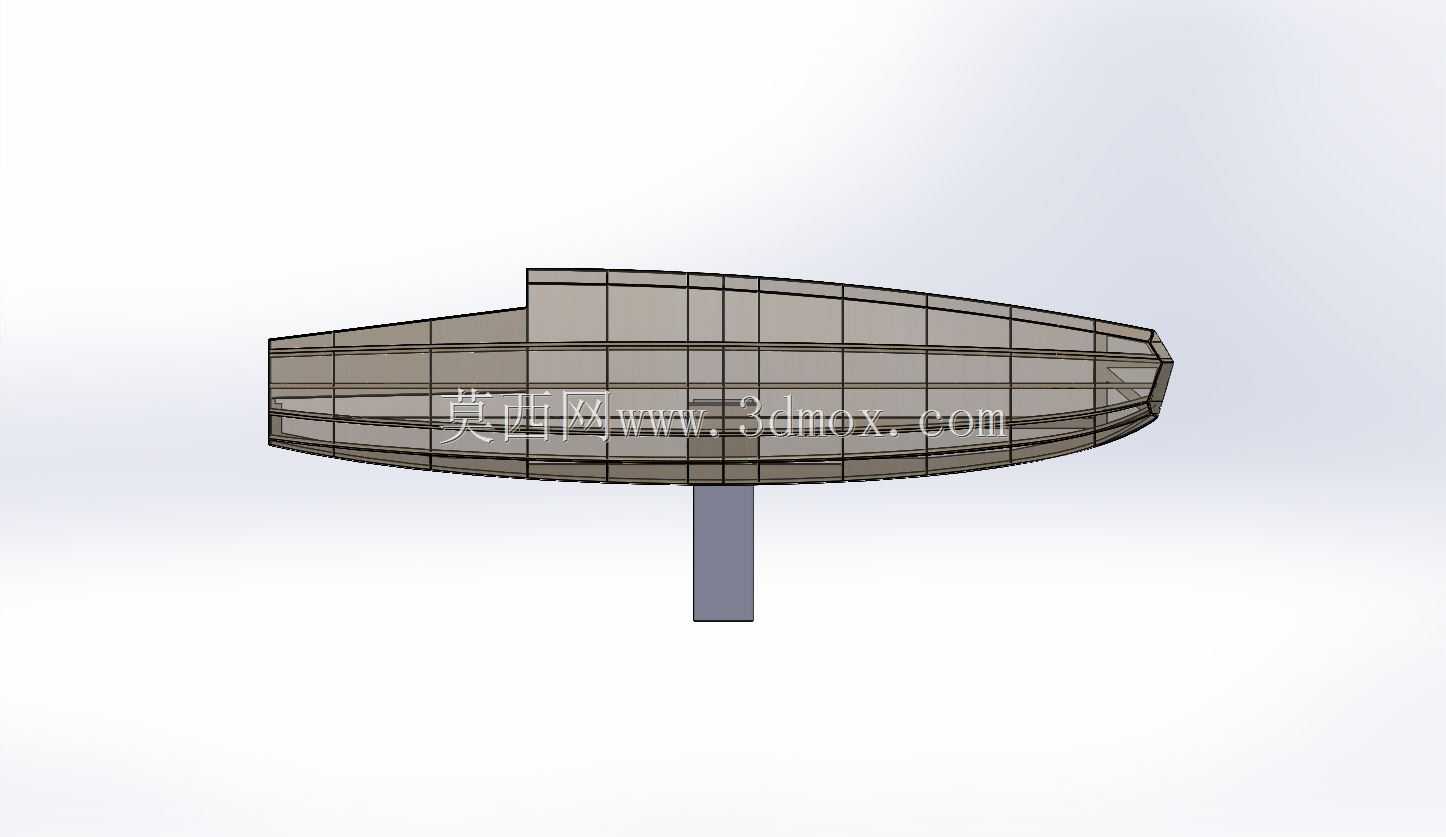

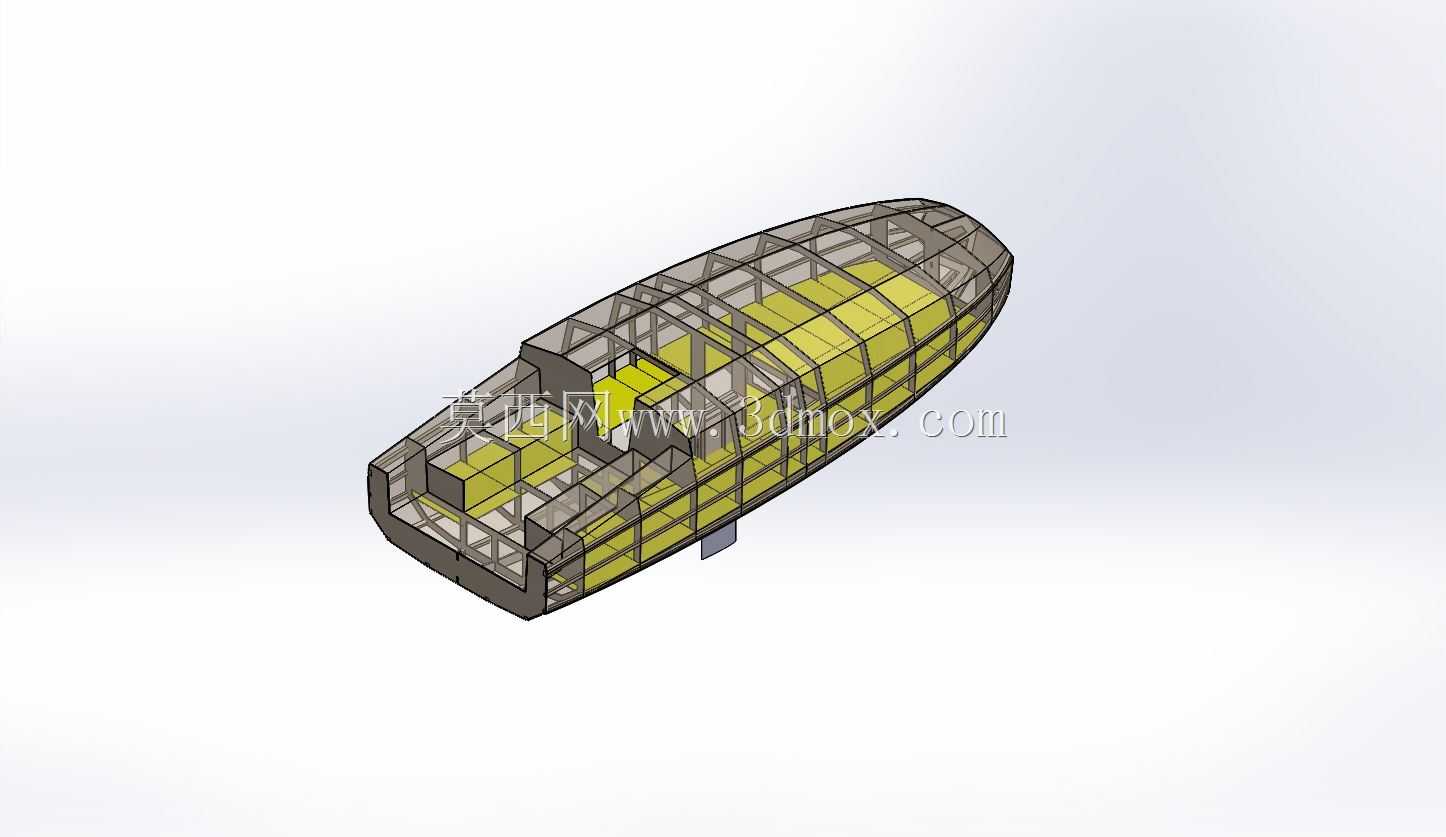

　　该模型呈现的是小型休闲游艇的框架式主体结构，从结构设计逻辑来看，这类骨架式船体结构主要面向内河、近岸休闲航行场景，可承载6-8人开展短途观光、水上休闲活动，区别于全实体外壳的展示模型，该结构完整还原了船体内部的龙骨、肋板、纵桁等核心承力构件的排布逻辑，能直观展现船体受力传递路径。从设计思路层面，整个船体采用流线型纺锤式外形，艏部做了大倾角收窄设计，可有效降低航行时的兴波阻力，艉部宽度适度收放兼顾了螺旋桨安装空间与航行稳定性，船体框架采用纵横混合骨架形式，主龙骨沿船体中轴线贯通，从艏柱一直延伸至艉封板，承担船体总纵弯曲的主要载荷，横向肋板按照等间距排布，每块肋板的轮廓都严格匹配对应站位的船体线型，保证外壳蒙皮安装后能完全贴合设计水线面的曲面要求。

　　内部舱室的划分也在框架结构中做了预留，靠近艏部的区域设置了锚链舱与储物舱的安装边界，中部区域预留了驾驶台与乘客座椅的安装空间，框架上的安装孔位都做了统一的间距排布，方便后续内饰件、甲板附件的模块化安装，艉部区域预留了动力系统的安装机位，可适配小型舷内外机，框架底部的承力梁做了局部加厚处理，用来承受动力系统运行时的振动载荷与静载荷。从安装边界来看，整个船体框架的型宽控制在2.4米以内，型深1.1米，总长7.2米，符合小型游艇的陆路运输尺寸要求，不需要办理超宽运输审批，框架所有构件的连接节点都做了倒角过渡，避免应力集中，纵向骨架与横向肋板的连接位置预留了焊接或螺栓连接的操作空间，实际生产中可采用铝合金挤压型材拼接，也可采用玻璃钢一体成型后预埋加强筋，两种工艺都能匹配该框架的结构尺寸。

　　这类框架结构模型在船舶设计阶段可用来验证舱室布局的合理性，检查各系统安装时是否存在结构干涉，比如燃油管路、电路走线的路径是否会与骨架构件冲突，甲板排水孔的位置是否能避开主承力梁，同时也可作为教学演示模型，帮助初学者理解小型船舶的骨架受力逻辑，区别于仅做外观展示的游艇模型，该结构模型把内部所有承力构件的截面尺寸、排布间距都做了等比例还原，每根纵骨的位置都对应实际建造时的布置要求，没有做简化省略，甚至连框架上用于固定外壳蒙皮的小凸台都做了还原，能直接用于生产前的结构校核。

　　在实际应用中，这类框架结构是小型游艇建造的核心基础，所有外板、甲板、上层建筑都要依附该框架进行安装，框架的线型精度直接决定了整船的水动力性能，模型中每一处肋板的轮廓曲线都经过线型光顺处理，保证相邻肋板之间的曲面过渡平滑，不会出现硬折角，避免航行时产生额外的紊流阻力。另外框架在驾驶台位置做了局部加高处理，用来支撑挡风玻璃与驾驶台台面，艏部的骨架做了加密排布，提升碰撞时的结构强度，满足近岸航行的防撞要求，底部的龙骨在中部站位做了局部下沉，形成类似舭龙骨的结构，可提升航行时的横摇稳定性，减少乘客的晕船感，整个框架的重量分布也做了优化，构件截面尺寸从船中向艏艉逐步减小，在保证总纵强度的前提下尽可能降低船体自重，提升有效载荷能力。
